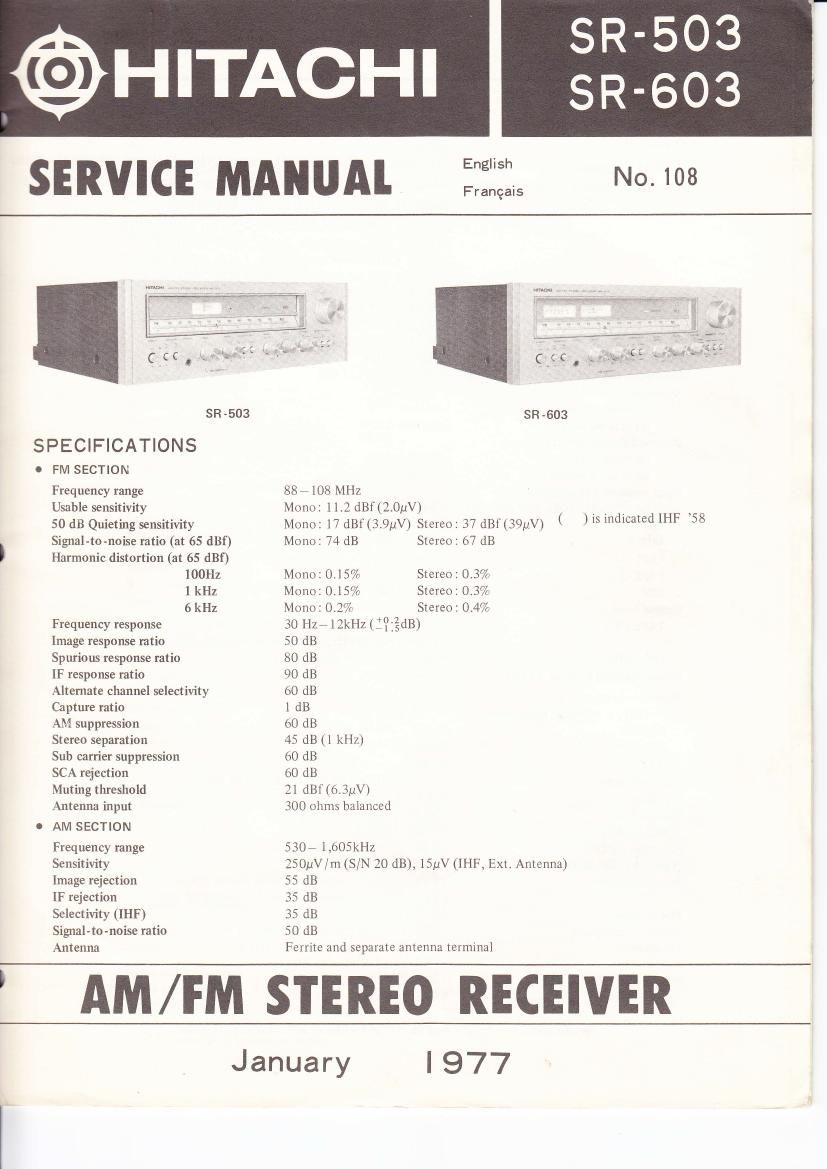

Page 1
HTTACHt SR-503/SR-603
. AUDIO SECTION
Output
RMS power
(Both channel driven)
Power bandwidth
Frequency characteristics (AUX, TAPE)
Ilarmonic distortion
(at rated output)
(at lz rated output)
Intermodulation distortion
(at rated output)
(at lznted output)
Input sensitivity (Impedance)
PHONO
AUX
TAPE.l
TAPE-2
DIN
Output level
TAPE OUT
DIN OUT
Phono overload level (at 1 kHz)
Signal-to-noise ratio
(IHF, A network, rated power)
PHONO
AUX
TAPE
Damping factor
Equalizer
Bass control
Treble control
Loudness control
High filter (SR-603)
Semi-conductor
Power supply
Power consumption
Dimensions
Weight SR-503
sR-603
20 watts (SR-503),30 watts (SR-603) per channel, min.
RMS, at 8 ohms from 20Hz to 20kHz, with no more
than 0.3% total harmonic distortion.
25W I ch + 25W I ch (8 ohms, 1 kHz, T.H.D . 0.3%) (SR-503)
36W/ch + 36W/ch (8 ohms, I kHz,T.H.D. 0.37,) (SR-603)
30W/ch + 30W/ch (4 ohms, I kHz, T.H.D .O.3%) (SR-503)
42W I ch + 42W I ch (4 ohms, 1 kHz, T.H.D .0.3%) (SR-603)
45W/ch + 45Wi ch (8 ohms) (SR-s03)
50W/ch + 50Wi ch (8 ohms) (SR-603)
55W/ch + 55W/ch (4 ohms) (SR-503)
60W/ch + 60W/ch (4 ohms) (SR-603)
10 Hz-50 kHz
20Hz-2OkHz(tl dB)
Less than 0.3%
Less than 0.03%
Less than 0.3%
Less than 0.05%
(at22W (SR-503),32W (SR-603) output, I kHz)
2.5 mV (a7k ohm$
200 mV (aOk ohm$
200 mV ( 0k ohm$
200 mV (40k ohms)
450 mV (i00k ohms)
200 mV (PHONO, AUX at rated input)
300 mV (FM 400 H2,30% dev. input. I mV)
300 mV (AM 400 H430% mod. input. 5 mV/m)
40 mV (PHONO at rated input)
110 mV
70 dB
90 dB
90 dB
25 (SR-503), 30 (SR-603) (l kHz, 8 ohm$
RIAA 10,3 dB
t 10 dB (r00 H4
I 10 dB (tOtHz;
+8 dB (100 Hz) ,+4 dB (l0kHz)
-6 dB at 10kHz
I FET, 4ICs, 14 Transistors and 18 Diodes (SR-503)
I FET,4lCs, 18 Transistors and22 Diodes(SR-603)
AC 120Y 60Hz
115W or 130VA (SR-503), 145W or 170VA (SR-603)
171/s(W) x 5|t/ro(H) x la tVn (D) rn.
43.s(w) x 13.a(H) x 35.9(D) cm
7.6kg (16.7 lbs.)
8.0kg (17.6lbs.)
v
Specifications and designs may be changed without notice for improvement.
')
v
Page 2
HTTACHt SR-503/5R-603
r cARAc rÉnrsreuES TEcHNreuEs
)
o Partie FM Entre parenthèses: IHF '58.
Bande de fréquence 88 - 108MHz
Sensibilité utilisable Mono : 1 1,2 dBf (2,0pV)
Seuil de sensibilité 50 dB Mono : 17 dBf (3,9sV)
Stereo:37 dBf(39pV)
Rapport signal/bruit Mono: 74 dB
(65 dB| Stereo: 67 dB
Distorsion harmonique (65 dB|
100H2 Mono'.}JS%
Stereo'. O,3%
l kHz Mono'.0,15%
Stereo'.0,3%
6 kHz Mono:O,2%
Sfereo'. 0,4%
Réponse de fréquence 30Hz,l2kHz (l?'3 aSl
Rapport de sélectivité 50 dB
Rapport de réception
non sélective 80 dB
Rapport de réception de
moyenne fréquence 90 dB
Sélectivite du canal de rechange 60 dB
Rapport de captage 1 dB
Suppression AM 60 dB
Séparation stéréo 45 dB (1 kHz)
Filtrage de la sous-porteuse 60 dB
Réjection SCA 60 dB
Seul d'élimination des parasites 21 dBf (6,3pV)
Entrée de l'antenne 300 ohms composés
o Partie AM
Bande de fréquence 530- 1.605 kHz
Sensibilité 250pY lm (S/B 20 dB), 15pV (Antenne ext., IHF)
Rejet image 55 dB
Rejet FM 35 dB
Sélectivité (IHF) 35 dB
Rapport signal/bruit 50 dB
Antenne Borne d'antenne séparée et ferrite
o Partie AUDIO
Sortie
Puissance nominale 20W/ch + 20W/ch (8 ohms, 20Hz-20kHz, T.H.D. 0,3%) (SR-503)
30W/ch + 30W/ch (8 ohms, 20Hz-20 kHz, T.H.D. 0,3%) (SR-603)
25W I ch + 25W/ch (8 ohms, I kHz, T.H.D. 0,3%) (SR-503)
36W/ch + 36W/ch (8 ohms, I kHz, T.H.D .0,3%) (SR-603)
30Wi ch + 30Wi ch(4 ohms, 1 kHz, T.H.D.0,3%) (SR-503)
42W I ch+ 42W I ch (4 ohms, 1 kHz, T.H.D .0}%) (SR-603)
Fuissance nominale 45W/ch + 45W/ch (8 ohms) (SR-503)
50w/ch + 50w/ch (8 ohms) (sR-603)
55Wi ch + 55W/ch (8 ohms) (SR-503)
60W / ch + 60W / ch (4 ohms) (SR - 603)
Sortie bande passante l0Hz-50 kHz
Bande passante (AUX, TAPE) 20Hz-20 kHz (11 dB)
Distorsion harmonique
(à la puissance réelle) 0,3%
(à la moitié de la puissance réelle) 0,03%
-3-
