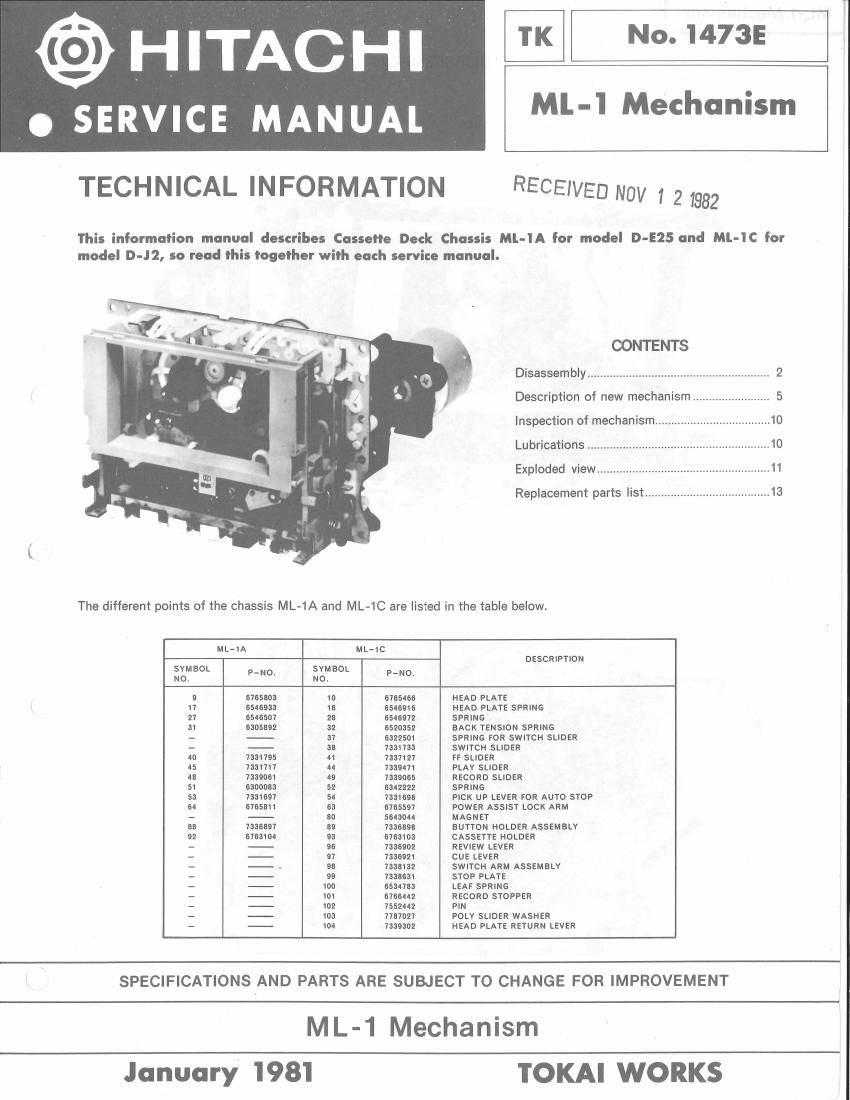

@HITACHI I TK No.1473E

e SERVICE MANUAL MM Mechanism

TECHNICAL INFORMATION RECEIVED NOV 1 21982

This information manual describes Cassette Deck Chassis Ml-IA for model D-E25 and MI.-'IC for
model D-JZ, so read this together with each service manual.

CONTENTS
Disassembly... .............................................. 2
Description of new mechanism ....................... 5
Inspection of mechanism .................................... 10
Lubrications ................................................ 10
Exploded view ...................................................... 11
Replacement parts list ....................................... 13

ML-IA ML-IC
DESCRIPTION
SYMBOL SYMBOL
NO. P NO. NO. P NO.
17 5765303 10 5765465 HEAD PLATE
17 0546933 18 65469 HEAD PLATE SPRING
27 6516507 23 6546972 SPRING
3| 6305892 32 5520352 BACK TENSION SPRING
- 37 632250! SPRING FOR SWITCH SLIDER
- 38 7331733 SWITCH SLIDER
40 7331795 41 7337127 FF SLIDER
45 7331717 44 7335471 PLAY SLIDER
ID 7333061 49 7339005 RECORD SLIDER
51 6300083 52 6342222 SPRING
53 7331697 54 7331698 PICK UP LEVER FOR AUTO STOP
6 61558 63 6765597 POWER ASSIST LOCK ARM
- no 511431) MAGNET
33 7336597 39 7335895 BUTTON HOLDER ASSEMBLV
92 5763 95 6763103 CASSETTE HOLDER
-- 96 7336902 REVIEW LEVER
- - 97 7335921 CUE LEVER
- - 93 7335152 SWITCH ARM ASSEMBLY
- - 99 733363! STOP PLATE
- - 100 6534733 LEAF SPRING
- - WI 5756? RECORD STOPFER
- - 102 7552042 PIN
- - 103 7787027 POLV SLIDER WASHER
- - ID! 7339302 HEAD PLATE RETURN LEVER

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT

ML-1 Mechanism

January 1981 TOKAI WORKS

Page 2

i
ML-1 Mechanism I

1. Cassette holder

Open the cassette holder, remove the spring, and push
the cassette holder in the direction of the arrow (D
to detach it.

DISASSEMBLY

Spring

2. Flywheel bracket

Remove 2 fixing screws.

33x30

Fig.2
V 2 _
