Hitachi HGEG 2 Service Manual

Page 1

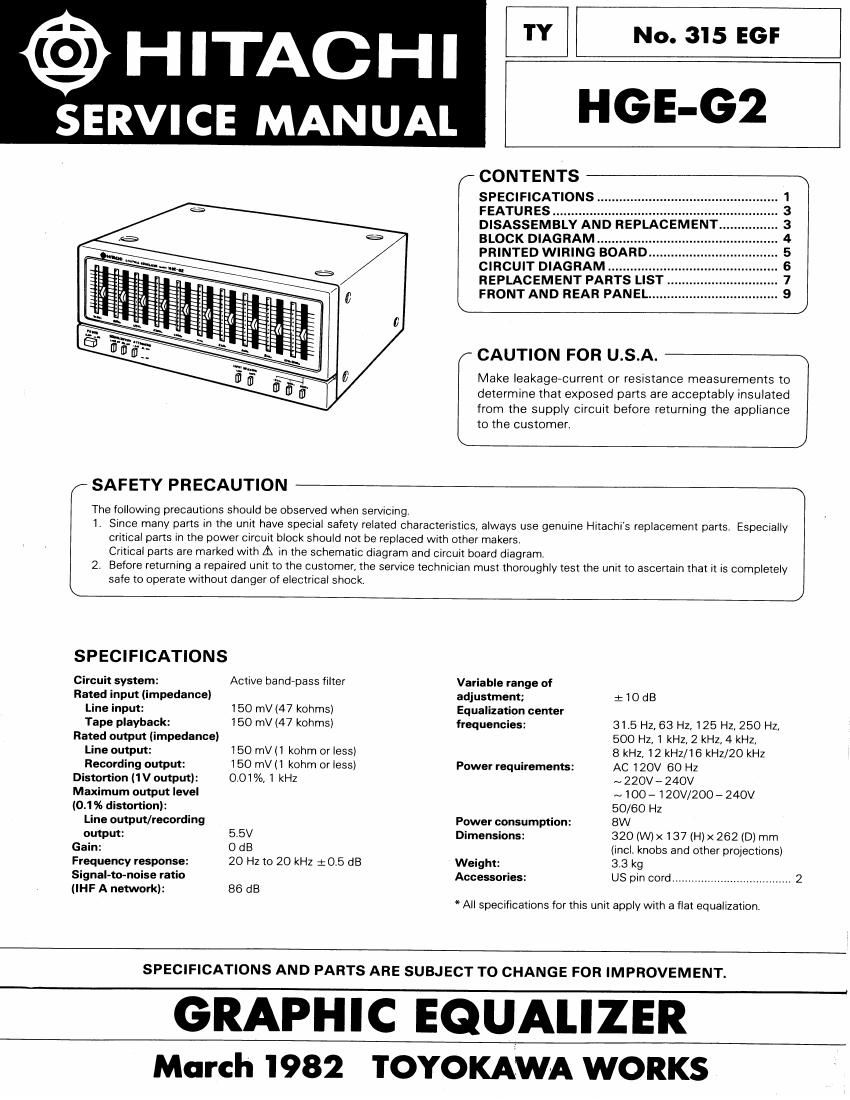

@ H ITAC H I TY No. 315 EGF
SERVICE MANUAL GE-62

r CONTENTS

SPECIFICATIONS ..
FEATURES ..............
DISASSEMBLY AND REPLACEMENT
BLOCK DIAGRAM ..
PRINTED WIRING B
CIRCUIT DIAGRAM ...........
REPLACEMENT PARTS LIST.
FRONT AND REAR PANEL...

wummbww-I

\

r CAUTION FOR U.S.A.

Make leakage-current or resistance measurements to
determine that exposed parts are acceptably insulated
from the supply circuit before returning the appliance
to the customer.

P

SAFETY PRECAUTION

The following precautions should be observed when sen/icrng.

1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachi's replacement parts. Especially
critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the schematic diagram and circuit board diagram.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it is completely
safe to operate without danger of electrical shock.

SPECIFICATIONS
Circuit system: Active bandpass filter Variable range of
Rated input (impedance) adjustment; I 10 dB
Line input: 150 mV (47 kohms) Equalization center
Tape playback: 150 mV (47 kohms) frequencies: 31.5 Hz, 63 Hz, 125 Hz, 250 Hz,
Rated output (impedance) 500 Hz, 1 kHz, 2 kHz, 4 kHz.
Line output: 150 mV (1 kohm or less) 8 kHz, 12 kHz/16 kHz/20 kHz
Recording output: 150 mV (1 kohm or less) Power requirements: AC 120V 60 Hz
Distortion (1 V output): 0.01%, 1 kHz ~ 220V v 240V
Maximum output level N 100 - 120V/200 - 240V
(0.1% distortion): 50/60 Hz
Line output/recording Power consumption: 8W
output: 5.5V Dimensions: 320 (W)>< 137 (H)>< 262 (D) mm
Gain: 0 dB (incl. knobs and other projections)
Frequency response: 20 Hz to 20 kHz 1 05 dB Weight: 3.3 kg
Signal-to-noise ratio Accessories: US pin cord ..................................... 2
(IHF A network): 86 dB

" All specifications for this unit apply with a flat equalization.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

GRAPHIC EQUALIZER

March 1982 TOYOKAWA WORKS

Page 2

HITACHI HGE-GZ

SICHERHEITSMASSNAHMEN

Bei Wartungsarbeiten sind die folgenden SicherheksrnafSnahmen zu beachten:

1. Da verschiedene Teile dieses Gerétes Slcherheitsfunkxlonen aufweisen, nur OriginaliHitachiiersatzneile verwenden. Kritische Teile im
Netzteil sollten nicm durch éhnliche Teile anderer Herseller ersetzt werden. Alle kritischen Teile sind Irn Schaltplan und im Dia-
gramm der Schaltplatinen mit dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparierten Gerétes an den Kunden muls der Wanungstechniker das Gerét einer grflndlichen Prufung
unterziehen, um sicherzustellen, dalE sicherer Betrieb ohne die Gefahr von elektrischen Schlégen gewéhrleistet ist.

TECHNISCHE DATEN

Schaltsystem: Aktiver Bandpafifilxer
Nenneingang (lmpedanz):
Line-Eingang: 150 mV(47 Kiloohrn)
Bandwiedergabe: 150 rnV(47 Kiloohm)
Nennausgang (lmpedanz)
Line-Ausgang: 150 mV(1 Klloohm oderweniger)
Aufnahmeausgang: 150 mVl1 Kiloohm oderweniger)

Verzerrung (1V Ausgang): 0,01%, 1 kHz

Max. Ausgangspegel ,

(Gesamtklirrfa ktor 0.1%):
Line-Ausgangl-

Aufnahmeausgang: 5,5V
Verstérkung: 0 dB
Frequenzgang: 20 HZ bis 20 kHz 10,5 dB
Geréuschspannungs-
abstand
(IHFAA-Netzwerk): 86 dB

*Anderungen der Konstruktion und technischen Daten bleiben im
sinne der st'andigen Verbesserung vorbehalien.

Regalbereich: :10 dB

Entzerrungs-

Miflenfrequenz: 31,5 Hz, 63 Hz, 125 Hz, 250 Hz,
500 Hz, 1 kHz, 2 kHz, 4 kHz, 8 kHz,
12 kHz/16 kHz/20 kHz

Stromversorgung: ~ 120V 60 Hz
~ 220 - 240V
~1OO -120V/200 - 240V

Leistungsaufnahme: 8 Watt

Abmessungen: 320 (B)>< 137 (H) x 262 (T) mm
ieinschl. Regler und anderer Vors-
orange)

Gewicht: 3,3 kg

Zubehfir: JS Stlflkabel. .. . 2

* Bel allen technischen Daten dieses Gerétes handelt es sich urn
Werte be: linearer Entzerrung

PRECAUTIONS DE sécumTE

Les precautions suivantes doivenr étre observees chaque fois quune reparation doit etre iaite.

1, Etam donné que de nombreux composants de lapparefl possédent des caractéristiques relatives a la sécurité, utiliser uniquemem
des pléces de rechange dorigine Hilachi pour efiectuer un remplacemem, Ceci 5e rapporte notarnment aux pieces CrIIlQUeS du bloc
dalimentatian qui ne doivent en aucun cas étre remplacees par celles dautres fabricants, Les pieces critiques sont accompagnées
du symbole A dans Ie scherna de montage 6! sur le schema de plaque de céblage.

2 Avant de retourner lapparell réparé au cliem, Ie technicien doit procéder a un essai complet pour sassurer quil ne présente aucun

danger de chocs électnques.

FICHE TECHNIQUE
Systéme de circuix: Fihre passe-bande actif
Entrée (impedance)
normale:
Entrée de ligne: 150 mV (47 kohms)
Lecture de bande: 150 mV (47 kohms)

Sortie de puissance
(impedance) nominale
Sortie de ligne: 150 mV (1 kohm au moins)
Sortie d'enregistremem: 150 mVl1 kohm au moins)
Distorsion (some de 1V): 0,01%, 1 kHz
Niveau de sortie maximal

(distorsion de 0,1 96):
Sortie de ligne/sortie
d'enregistrement: 5,5V
Gain: 0 dB

Réponse de fréquence: 20 Hz a 20 kHz 20,5 dB
Rapport signal/bruit
(réseau A IHF): 86 dB

* Les spécifications et la conception sont sujettes a modifications
sans préavis pour des ralsons d'améliorations.
Gamma de réglage

variable: i 10 dB
Fréquences centrales
d'égalisation: 31,5 Hz, 63 Hz, 125 Hz, 250 Hz,

500 Hz, 1 kHz, 2 kHz, 4 kHz,
8 kHz, 12 kHz/16 kHz/20 kHz

Alimentation: ~ 120V 60 Hz

~ 220 - 240V

~ 100 7 120V/200 - 240V
Consommation: 8W
Dimensions: 320 (L)x 137 (Hlx262 (Pl mm

my compns les boutons et autres éléi
ments saillants)

Poids: 33 kg

Accessoire: Cordon a broche US ...................... 2

*Toutes les specifications de cet apparell sont données pour une
égalisation plare.
