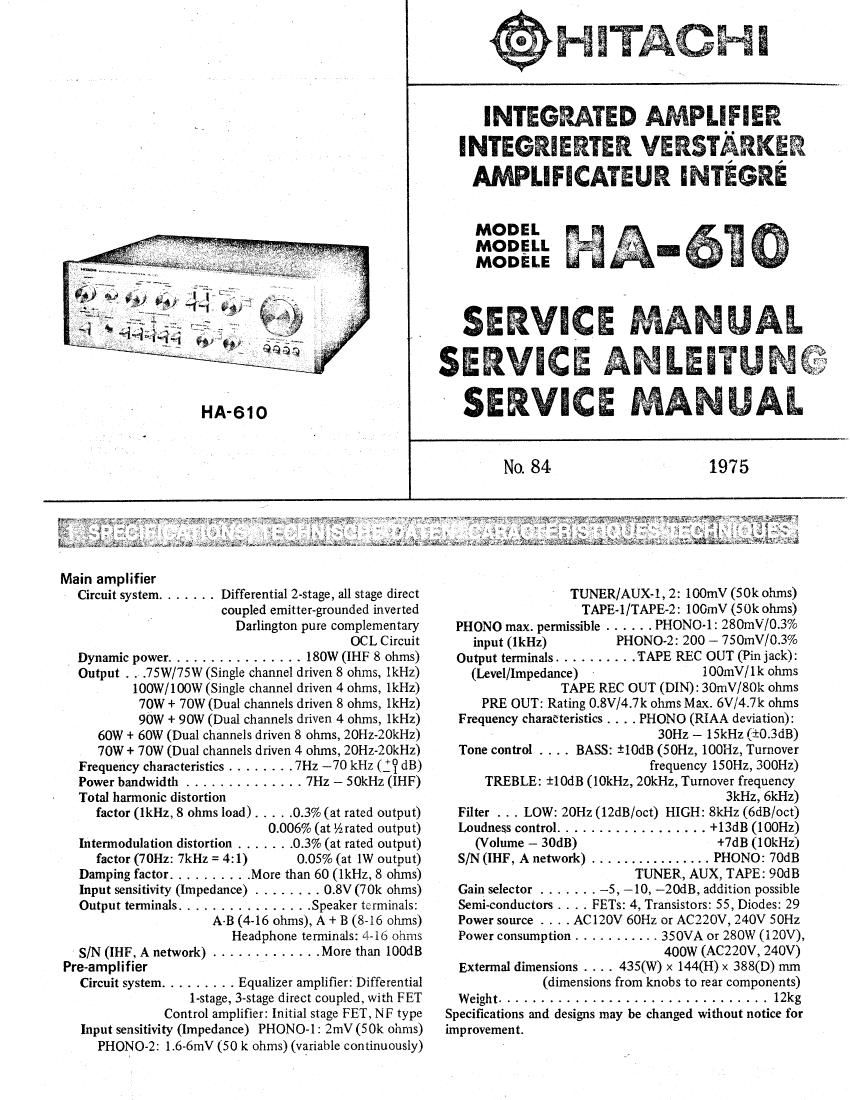

MODEL HA-6'IO SERVICE MANUAL
MODELL HA-GIO SERVICE ANLEHUNG
MODELE HA-610 SERVICE MANUAL

Sonsommation électrique ...... 350VA ou 280W (120V),

400W (Secteur 220V, 240V)

)imensions extérieures. . . . 435(L) x l44(H) x 3880) mm

(dimensions relevées des boutons de commande aux
élements arriéres)

Poids. . ................... . ........... 12kg
Les caracteristiques techniques et la presentation peuvent étre
modifie'es sans pre'avis pour des misons dameliorations.

burnt

By employment of a differential 2-stage/ail stage di-
rect coupled pure complementary OCL system using
an emitter-grounded inverted Darlington circuit, low
distortion has been realized together with high stabili-
ty.

Precise level control is possible by employment of a
22-contact attenuator variable resistor.

Level setting to match the efficiency of the speakers
is possible by' means of independent gain selectors of
-5/-10/-20dB, used together with an attenuator
type volume control and a speaker B level control.
Since level control of the B speaker system can be
done from the front of the amplifier, it can easily be
compared and matched with the level of the A
speaker system.

Since low noise transistors are used in the initial stage
differential section, and a high performance FET is
the next stage, distortion is low and S/N is high. Max.
permissible input is an impressive 280 mVrms ( lkHz).

6. Since an input sensitivity control is installed at
PHONO-Z, it is possible to match the cartridge out-
put: This also allows comparison between the car-
tridges using PHONO-l.

7. Since a 2-step tumover frequency selector switch is
installed for both bass and treble, the tone quality
can be adjusted to match the room conditions.

8. A low filter is employed which sharply cuts super-low
band vibrations or hum without deteriorating sound
quality.

9. When desiring to obtain a flat characteristic irre-
spective of the position of the tone control, change-
over can be done instantaneously. When the defeat
mechanism is working, the sound is not passed
through the tone control circuit.

10 Hitachis original electronic protective circuit for
speakers and power transistors is built in. Since a
muting circuits is provided, shock noise when switch-
ing 0N and OFF is decreased.

. Durch den Einbau eines rein komplirnentaren OCL-
Systems mit Ernitter-geerdeter Darlington-Gegentakt-
schaltung konnte ein auiserst geringer Klirrfaktor bei
hervorragender Stabilitéit erzielt werden.

. Genaueste Pegelregelung rnittles Potentiometer mit
22 Schaltschritten.

. Anpassung des Lausttirkepegels an die Lautsprecher-
charakteristik durch getrennte Verstiirkerregler mit
-5/-10/-20dB in Verbindung mit einem Potentio-
meter und einem Pegelregler fiir Lautsprecher B.

. Pegelregelung fiir Lautsprechersystem B an der
Verstarker-Frontplatte, daher einfacher Vergleich und
gute Anpassung an den Pegel des Lautsprechersystems
A.

.Hochleistungstransistoren in der Ausgangsstufe dos
Differentialteils und ein PET in der nachsten Stufe
garantieren geringsten Klirrfaktor und groBen Fremd-
spannungsabstand. Zulassige Eingangsbelastung 280
mV (bei 1 kHz).

., Empfindlichkeitsregler am Eingang PHONO-2

ermoglicht Anpassung an die Ausgangsleistung des
Tonabnehmers. Dies gewahrleistet auch Vergleich-
smoglichkeiten der Tonabnehmer bei gemeinsamer
Verwendung mit PHONO-l.

7. Anpassung der Tonqualitat an die raumlichen
Verhaltnisse dank eines zweistufigen Ubergangsfre-
quenz-Wahlschalters fiir Tiefen und When.

8. Ein Filter fur niedere Frequenzen eliminiert Ton-
bandvibrationen und Brumm ohne Beeintra'chtigung
der Tonqualitiit.

9. Sofortumschaltung auf linearen Frequenzgang,
unabhiingig von der Stellung des Klangreglers, da
dabei das Tonmaterial die Klangreglerschaltung
umgeht.

10.Ausgeriistet mit elektronischer Schutzschaltung fiir
Lautsprecher und Hochleistungstransistoren, ein
besonderes HITACHI Merkmal. Eine Stillabstim-
mungsschaltung sorgt fiir reduzierten Stonegel beim
Ein-und Ausschalten.
