Hitachi FTM 44 Service Manual

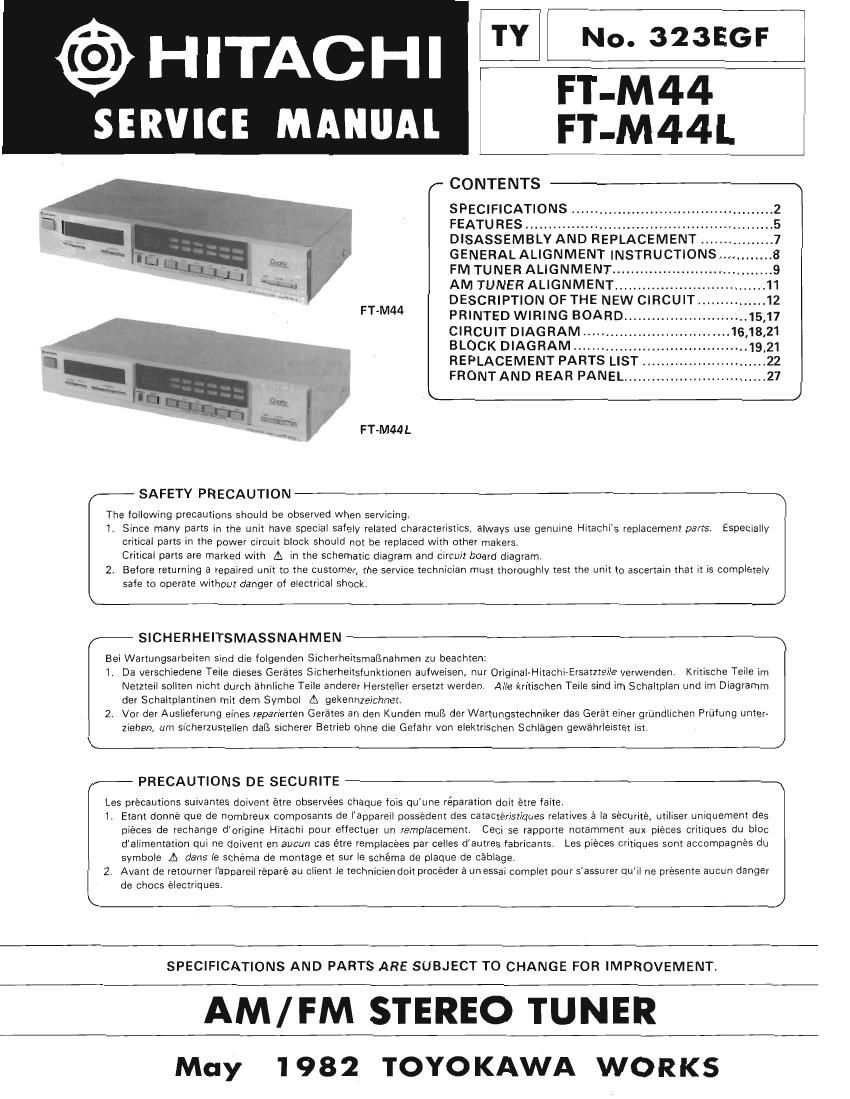

Page 1

No. 323EGF

FT-M44
SERVICE MANUAL FT-M44L

CONTENTS

SPECIFICATIONS
FEATURES ..............
DISASSEMBLY AND REPLACEMENT
GENERAL ALIGNMENT INSTRUCTIONS
FM TUNER ALIGNMENT..
AM TUNER ALIGNMENT.
DESCRIPTION OF THE NEw CIRCUIT.
"44 PRINTED WIRING BOARD.
CIRCUIT DIAGRAM
BLOCK DIAGRAM..
REPLACEMENT PARTS LIST
FRONT AND REAR PANEL..

@HITACHI

FT-M44L

SAFETY PRECAUTION

The following precautions should be observed when servicing.

1. Since many parts in the unit have special safely related characteristics, always use genuine Hitachis replacement parts. Especially
critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the schematic diagram and Circuit board diagram.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it is completely
safe to operate without danger oi electrical shock.

\g /

/- SICHERHEITSMASSNAHMEN \

Bei Wartungsarbeiten sind die tolgenden Sicherheitsmaflnahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen aufweisen, nur Original-Hitachi-Ersatzteile verwenden. Kritische Teile im
Netzteil sollten nicht durch 'ahnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind im Schaltplan Und Im Diagramm
der Schaltplantinen mit dem Symbol A gekennzeichnet.

2. Vor der AuslieIerung eines reparierten Gerates an den Kunden muB der Wartungstechniker das Ger'at einer grUndliChen PriJIung unter-

L ziehen, urn sicherzusrellen dais sicherer Betrieb ohne die Geiahr yon elektrischen Schlagen gewahrleistet ist.

(- PRECAUTIONS DE SECURITE

Les precautions suivantes doivent étre Observées Chaque fois qu'une reparation doit étre faite.

1. Exam donne que de nombreux composants de Iappareil possedenr des catacreristiques relatives 3 la sécurité, utiliser uniquement des
pieces de rechange dorigine Hitachi pour effectuer Un remplacement. Ceci se rapporte notamment aux piéces critiques du bloc
d'alimentation qui ne dOivent en aucun cas etre remplacees par celles dautres fabricants. Les piéces critiques sont accompagn'es du
symbole A dans le schema de montage et sur Ie schéma de plaque de cablage.

2. Ayant de retourner I'appareil repare au client Ie techniciendoit proc'eder a unessai complet pour sassurer quil ne pr'esente aucun danger
de chocs 'electriques.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

AM/FM STEREO TUNER

May 1982 TOYOKAWA WORKS
