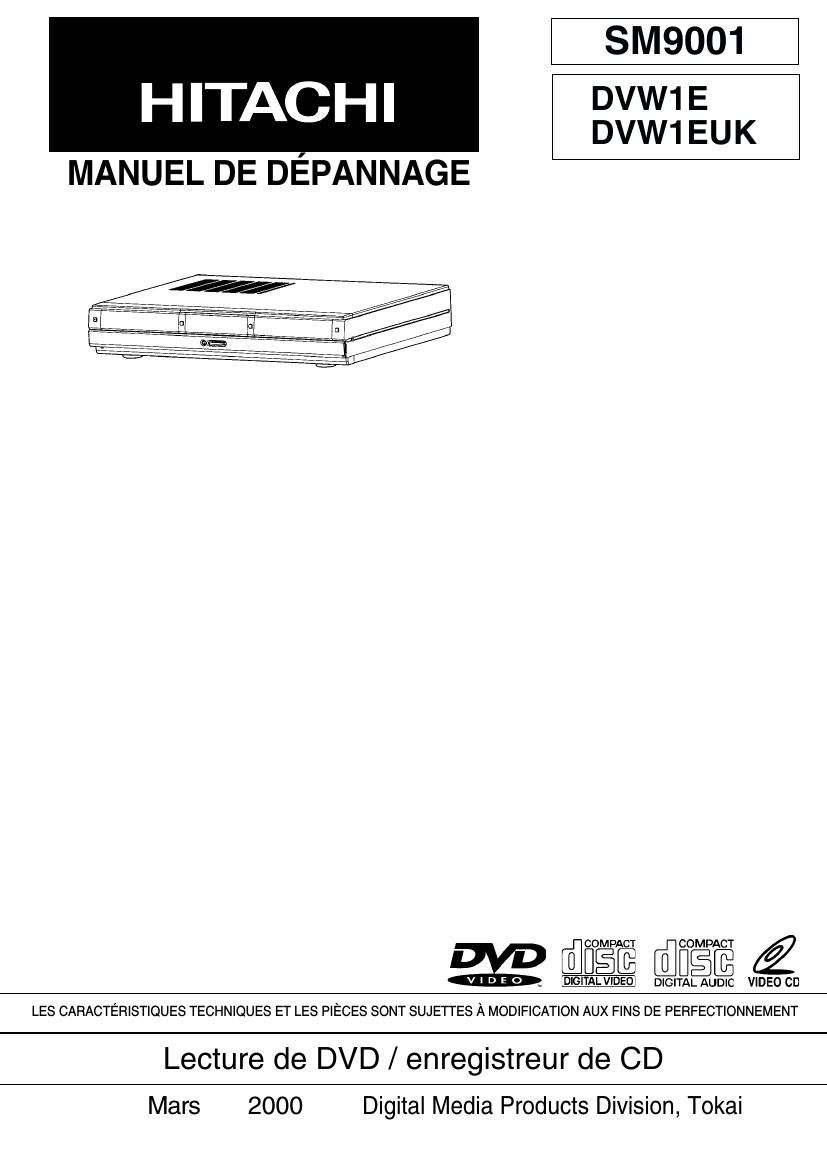

Hitachi DVW 1 E Service Manual
This is the 36 pages manual for Hitachi DVW 1 E Service Manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from Hitachi DVW 1 E Service Manual (Ocr-read)
Page 1
NOTICE RELATIVE Ã- LA SÉCURITÉ DES PRODUITS
Nombreux sont les composants électriques et les pièces mécaniques qui possèdent des caractéristiques spéciales liées à la
sécurité. Celles-ci ne sont pas toujours évidentes après un examen visuel et il en va de même pour la protection qu'ils
assurent quand des composants et des pièces de rechange conçues pour résister à une haute tension, un wattage élevé,
etc., sont utilisés pour le remplacement. Les composants et les pièces de remplacement qui possèdent ces caractéristiques
spéciales liées à la sécurité sont identifiés dans le présent manuel de dépannage. Les composants électriques qui possèdent
ces caractéristiques sont identifiés par le symbole
dans les schémas de principe ainsi que dans la liste des composants
du présent manuel de dépannage. L'utilisation de composants de remplacement ne possédant pas des caractéristiques de
sécurité équivalentes telles que celles recommandées par la firme HITACHI pour servir de composants de remplacement et
qui sont identifiés dans la liste des composants électriques du présent manuel de dépannage peuvent être à l'origine de
chocs électriques, amorçage électrique ou autres dangers. La sécurité relatives aux produits est sans cesse révisée et de
nouvelles instructions sont diffusées aux moments opportuns. En ce qui concerne les instructions les plus récentes, veuillez
consulter la plus récente édition de manuel de dépannage HITACHI. Il est possible de faire une souscription pour obtenir
des copies supplémentaires de manuel de dépannage HITACHI à un tarif nominal auprès de la firme HITACHI SALES
CORPORATION.
RADIATIONS LASER
CLASSE 1
PRODUIT Ã- LASER
ATTENTION: RADIATIONS LASER INVISIBLES LORSQUE
BOÃŽTIER EST OUVERT ET QUE LES
VERROUILLAGES ÉLECTRIQUES SONT
INVALIDES. ÉVITEZ TOUTE EXPOSITION AU
RAYON LASER.
Page 2
1. Unités de valeur utilisées dans la liste des
pièces
Certains symboles sont indiqués ci-dessous comme unités
de valeur des résistances, condensateurs et bobinages tels
quils apparaissent dans la liste des pièces. Lorsquils
interprétés, prendre note des indications normales suivantes:
Pièces Indication dans la liste Indication normale
Résistance KOHM ........................................... kohm
Condensateur UF ..................................................... µF
PF ...................................................... pF
Bobinage UH .....................................................µH
MH ................................................... mH
2. Valeurs indiquées dans les schémas
Les valeurs, la rigidité diélectrique (capacité de puissance)
et les tolérances des résistances (à lexclusion des
résistances variables) et des condensateurs sont indiquées
dans les schémas à laide des abréviations suivantes.
[Résistances]
Point de
Indication
description
Valeur Aucune indication .................................. ohm
K .......................................................... kohm
M ........................................................ Mohm
Tolérance Aucune indication ..................................±5%
(Toutes les tolérances autres que ± 5 % sont
indiquées dans les schémas)
Capacité Aucune indication ................................ 1/8 W
de puis- (1/16 W pour les résistances sans fil sans
sance indication)
Toutes les capacités autres que celles
indiquées ci-dessus sont indiquées dans les
schémas.
[Condensateurs]
Point de
Indication
description
Valeur Aucune indication ....................................µF
P .............................................................. pF
Rigidité Aucune indication .................................. 50V
diélectrique (Toutes les rigidités diélectriques autres que
50 V sont indiquées dans les schémas)
[Bobinages]
Point de
Indication
description
Valeurµ.............................................................µH
m ........................................................... mH
Remarques concernant lusage du manuel de dépannage
Ceci indique les points à retenir lorsque le manuel de dépannage est utilisé:
3. Identifications des faces A/B dans les
schémas de câblage des cartes à circuits
imprimés
1) Les cartes à circuits imprimés avec un tracé dune face et
les composants de lautre.
Face A : Représente les composants discrets vus du
tracé.
Face B : Représente les composants sans fil vus du
tracé.
2) Les cartes à circuits imprimés avec un tracé sur les deux
faces et les composants sur les deux faces.
Face A : Représente les composants et les tracés
visibles lorsque le couvercle est ouvert.
Face B : Représente les composants et le tracé Ã
larrière de la face A.
4. Table dindexage dimplantation des
composantss
Cette table indique lemplacement de chaque composant
sur les schémas des cartes à circuits imprimés. Les
emplacements sont indiqués avec les échelles de guidage
sur les lignes extérieures des schémas.
1) Un schéma indiqué pour chaque carte
No. de Emplacement
symbole de composant
IC Type de composant
IC1201 2 A
Zone "A" sur le
schéma de carte
No. de circuit Zone "2" sur le
schéma de carte
2) Deux schémas indiqués pour chaque carte
No. de Emplacement
symbole de composant
IC Type de composant
IC1201 A -“ 2 A
Zone "A" sur le
No. de circuit schéma de carte
Zone "2" sur le
schéma de carte
A : Indique la face A
B : Indique la face B
Û
Û
Û
Û
ÛÛ
Û Û
Û
