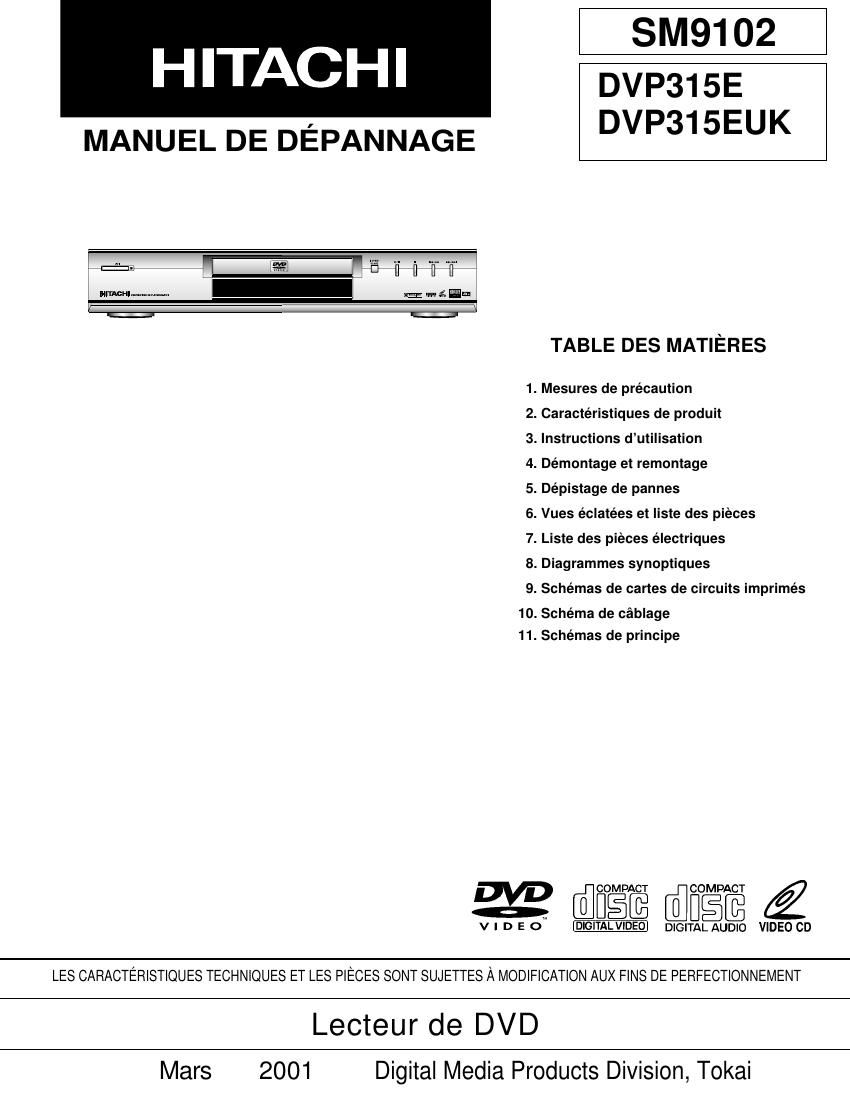

Hitachi DVP 315 EUK Service Manual
This is the 50 pages manual for Hitachi DVP 315 EUK Service Manual. Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com .
Download PDF
Extracted text from Hitachi DVP 315 EUK Service Manual (Ocr-read)
Page 1
F1-1
1. Mesures de précaution
1-1 Précautions de sécurité
NOTICE RELATIVE Ã- LA SÉCURITÉ DES
PRODUITS
Nombreux sont les composants électriques et les
pièces mécaniques qui possèdent des
caractéristiques spéciales liées à la sécurité. Celles-
ci ne sont pas toujours évidentes après un examen
visuel et il en va de même pour la protection qu'ils
assurent quand des composants et des pièces de
rechange conçues pour résister à une haute
tension, un wattage élevé, etc., sont utilisés pour le
remplacement. Les composants et les pièces de
remplacement qui possèdent ces caractéristiques
spéciales liées à la sécurité sont identifiés dans le
présent manuel de dépannage. Les composants
électriques qui possèdent ces caractéristiques sont
identifiés par le symbole dans les schémas de
principe ainsi que dans la liste des composants du
présent manuel de dépannage. L'utilisation de
composants de remplacement ne possédant pas
des caractéristiques de sécurité équivalentes telles
que celles recommandées par la firme HITACHI
pour servir de composants de remplacement et qui
sont identifiés dans la liste des composants
électriques du présent manuel de dépannage
peuvent être à l'origine de chocs électriques,
amorçage électrique ou autres dangers. La sécurité
relatives aux produits est sans cesse révisée et de
nouvelles instructions sont diffusées aux moments
opportuns. En ce qui concerne les instructions les
plus récentes, veuillez consulter la plus récente
édition de manuel de dépannage HITACHI. Il est
possible de faire une souscription pour obtenir des
copies supplémentaires de manuel de dépannage
HITACHI à un tarif nominal auprès de la firme
HITACHI SALES CORPORATION.
Page 2
Mesures de précaution
1-2 Mesures de précaution de dépannage
ATTENTION:Avant de procéder au dépannage des
appareils traités dans ce manuel de dépannage et
ses suppléments, veuillez lire et vous conformer aux
précautions de sécurité indiquées dans le présent
manuel.
Remarque: Si des circonstances imprévues
provoquent un conflit entre les mesures de précaution
ci-après et toute autre précaution de sécurité, veuillez
toujours vous conformer aux précautions de sécurité.
Soyez toujours conscient de point important : la
sécurité d'abord.
1-2-1 Précautions générales de dépannage
(1) a. Débrancher systématiquement le cordon
d'alimentation secteur de la source
d'alimentation secteur avant de (1) déposer ou
reposer des composants, cartes de circuits
imprimés, module ou tout autre instrument, (2)
débrancher la prise d'alimentation électrique de
tout instrument ou tout branchement électrique,
(3) raccorder en parallèle un appareil d'essai
muni d'un condensateur électrolytique
b. Ne jamais asservir tout dispositif
d'interconnexion de tension + B de fiche ou de
prise les appareils traités dans le présent
manuel de dépannage seraient équipés.
c. Ne pas appliquer une alimentation à courant
alternatif à l'appareil et / ou à tous ses
ensembles électriques à moins que des plaques
de refroidissement à semi-conducteurs soient
installés correctement.
d. Raccorder systématiquement le fil de mise à la
terre de l'appareil de mesure à la masse de
châssis de l'appareil avant de raccorder le fil
positif de l'instrument de mesure. Débrancher
toujours le fil de mise à la terre de l'appareil de
mesure en dernier.
Remarque: Se référer aux précautions de sécurité de
fil de mise à la terre en dernier.
(2) Les précautions de dépannage sont indiquées ou
imprimées sur le coffret de l'appareil, le châssis ou
les composants. Lorsque le dépannage est
effectué, se conformer aux précautions de
dépannage imprimées ou indiquées ainsi qu'à la
documentation de dépannage.(3) Les composants utilisés dans l'appareil possèdent
une résistance ignifuge et une rigidité diélectrique
spécifiées.
Lorsque les composants doivent être remplacés,
se servir de composants possédant les mêmes
caractéristiques. Les composants qui sont
identifiés en ombrage, par le signe ( ) ou par le
signe ( ) dans le schéma de câblage sont des
composants essentiels à la sécurité ou aux
caractéristiques de l'appareil. Ces composants
doivent toujours être remplacés par les
composants de remplacement exacts.
(4) Un tube ou ruban d'isolement est parfois utilisé et
certains composants sont relevés au-dessus de la
carte de circuits imprimés par mesure de sécurité.
Le câblage interne est parfois couplé pour
empêcher tout contact avec des composants
dégageant de la chaleur. Remonter ces éléments
là où ils se trouvaient à l'origine.
(5) Après avoir effectué les travaux de dépannage,
vérifier systématiquement que les vis, les
composants retirés et que le câblage sont
remontés correctement et aussi que la section
environnant les pièces dépannées n'ont pas été
endommagées ou que d'autres modifications ne
se sont pas produites. En outre, vérifier l'isolement
entre les lames de prise de raccordement et les
pièces conductrices accessibles.
1-2-2 Procédure de vérification de l'isolement
Débrancher la prise de raccordement de la prise de
sortie secteur et mettre l'appareil sous tension.
Appliquer les pointes de touche du contrôleur de
résistance d'isolement (500 V) aux lames de la prise
de raccordement. La résistance d'isolement entre
chaque lame de la prise de raccordement et les
pièces conductrices accessibles (voir remarque) doit
être supérieure à 1 Mégohm.
Remarque: Les pièces conductrices accessibles sont
notamment les éléments métalliques, les bornes
d'entrée, les prises de casque d'écoute, etc.
F1-2
Page 3
Mesures de précaution
1-3 Mesures de précaution avec les
dispositifs ESD
Dispositifs sensibles à l'électricité statique
(ESD)
Certains dispositifs à semi-conducteurs peuvent être
facilement endommagés si de l'électricité statique leur
est appliquée.
Ces composants sont couramment appelés
Dispositifs sensibles à l'électricité statique (ESD). Des
exemples de dispositifs ESD sont notamment les
circuits intégrés, certains transistors à effet de champ
et des composants à puce à semi-conducteurs. Les
techniques décrites ci-après doivent être appliquées
pour éviter tout risque d'endommagement des
composants auxquels de l'électricité statique serait
appliquée.
(1) Juste avant de manipuler des composants à semi-
conducteurs ou des ensembles équipés de semi-
conducteurs, libérer l'électricité statique de votre
corps en touchant un élément de mise à la terre
connu. Éventuellement, se procurer un dispositif
de décharge de l'électricité statique sous forme de
bracelet qui doit cependant être retiré pour des
raisons de risque de décharge électrique avant
d'appliquer l'alimentation à l'appareil soumis à des
essais.
(2) Après avoir déposé un ensemble électrique équipé
de dispositifs ESD, poser cet ensemble sur une
surface conductrice telle que de la feuille
d'aluminium de manière à empêcher qu'une
charge d'électricité statique se créé ou soit
appliquée à l'ensemble.
(3) Se servir d'un fer à souder dont la pointe est reliée
à la terre pour souder ou dessouder des
dispositifs ESD.
(4) Se servir uniquement de dispositifs de démontage
à souder antistatiques. Certains dispositifs de
démontage à souder non classés dans la
catégorie "antistatique" peuvent provoquer des
charges électriques suffisamment fortes pour
endommager les dispositifs ESD.
(5) Ne pas se servir de produits chimiques au fréon.
Ils peuvent provoquer des charges électriques
suffisamment fortes pour endommager les
dispositifs ESD.(6) Retirer tout dispositif ESD de remplacement de
son emballage de protection juste avant qu'il soit
prêt à être installé. (La plupart des dispositifs ESD
de remplacement sont placés dans un emballage
de protection avec leurs fils shuntés
électriquement par de la mousse expansée
conductrice, de la feuille d'aluminium ou des
matériaux conducteurs semblables.)
(7) Juste avant de retirer les matériaux de protection
des fils shuntés d'un dispositif ESD de
remplacement, mettre en contact les matériaux de
protection avec le châssis ou un ensemble de
circuits dans lequel le dispositif doit être installé.
ATTENTION: Vérifier que le courant d'alimentation
n'est appliqué ni au châssis ni au circuit et respecter
les précautions de sécurité.
(8) Éviter de se déplacer lorsque les dispositifs ESD
de remplacement sont manipulés et sortis de leur
emballage. (Sinon, les mouvements susceptibles
de les affecter tels que le frottement mutuel avec
le tissu des vêtements ou le décollement d'un pied
du sol revêtu d'un tapis peuvent créer de
l'électricité statique suffisamment puissante pour
les endommager.)
F1-3
