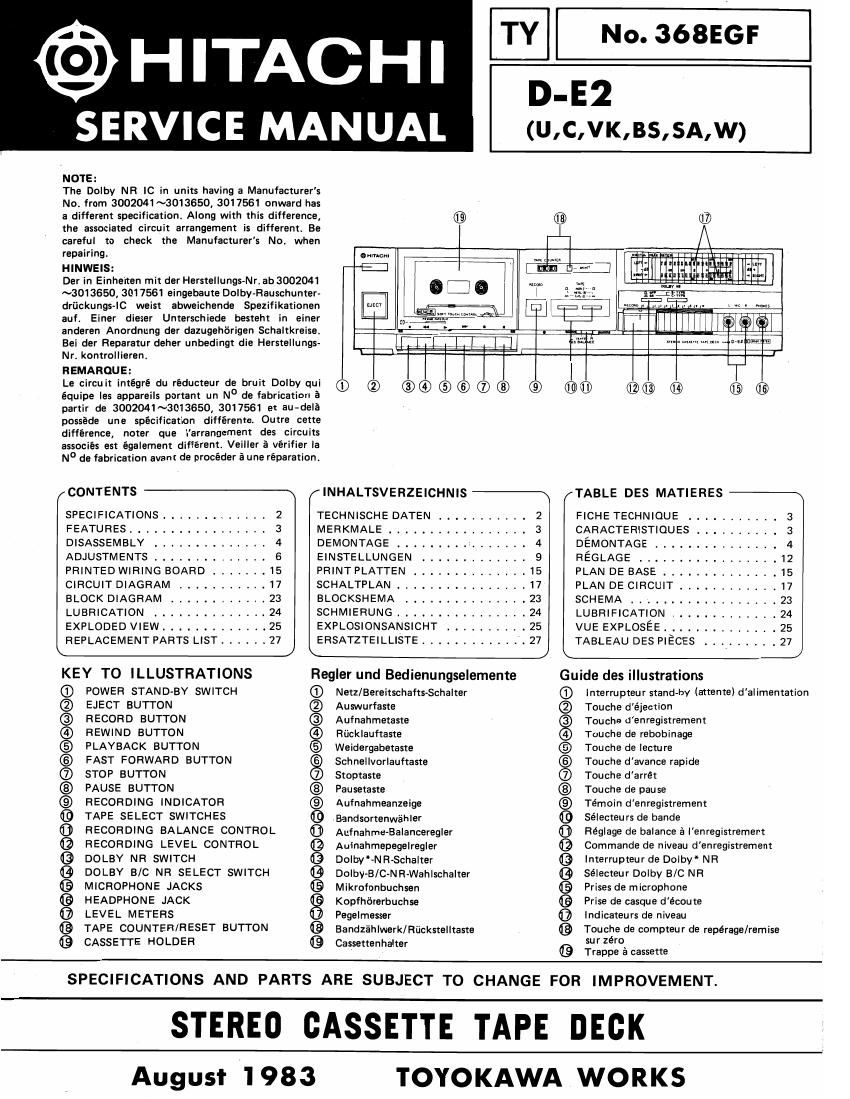

Page 1

TY No. 368EGF

D-E2
SERVICE MANUAL (u,c,VK,Bs,SA,W)

NOTE:

The Dolby NR IC in units having a Manufacturer's
No. from 3002041~3013650, 3017561 onward has
a different specification. Along with this difference,
the associated circuit arrangement is different. Be
careful to check the Manufacturers No. when
repairing. 0mm.
HINWEIS:

Der in Einheiten mit der Herstellungs-Nr. ab3002041
~3013650, 3017561 eingebaute Dolby-Rauschunter-
driickungs-IC waist abweichende Spezifikationen
auf. Einer dieser Unterschiede besteht in einer
anderen Anordnung der dazugeharigen Schaltkreise.
Bei der Reparatur deher unbedingt die Herstellungs-
Nr. kontrollieren.

REMAROUE:

Le circuit intégré du réducteur de bruit Dolby qui
équipe les appareils portant un N0 de fabrication a
partir de 3002041~3013650, 3017561 et au-dele
possede une spécification différente. Outre cette
différence, noter due l'arrangement dcs circuits
associ'es est également différent. Veiller i Vérifier la
N° de fabrication avant de procéder 5 une réparation.

@HITACHI

CONTENTS INHALTSVERZEICHNIS TABLE DES MATIERES

SPECIFICATIONS ............. 2 TECHNISCHE DATEN ........... FICHE TECHNIQUE ...........
FEATURES ................. 3 MERKMALE ....... CARACTERISTIOUES . . . . . . .
DISASSEMBLY .............. 4 DEMONTAGE DEMONTAGE ............... 4


ADJUSTMENTS .............. 6 EINSTELLUNGEN ............. REGLAGE ................. 12
PRINTED WIRING BOARD ....... 15 PRINT PLATTEN .............. 15 PLAN DE BASE .............. 15
CIRCUIT DIAGRAM ........... 17 SCHALTPLAN ................ 17 PLAN DE CIRCUIT ............ 17
BLOCK DIAGRAM .23 BLOCKSHEMA ...... SCHEMA .................. 23
LUBRICATION . 24 SCHMIERUNG ....... LUBRIFICATION ............. 24
EXPLODED VIEW ......... .25 EXPLOSIONSANSICHT VUE EXPLOSEE ....... .25
REPLACEMENT PARTs LIST. . 127 ERSATZTEILLISTE ..... TABLEAU DES PIECES ......... 27
KEY TO ILLUSTRATIONS Regler und Bedienungselemente Guide des illustrations

POWER STAND-BY SWITCH Netz/Bereitschafts-Schalter Interrupteur stand-by (attentel d'alimentation
EJECT BUTTON Auswurfaste Touche d'éjection

RECORD BUTTON Aufnahmetaste Touche denregistrement

REWIND BUTTON Rijcklauftaste Touche de rebobinage

PLAYBACK BUTTON Weidergabetaste Touche de lecture

FAST FORWARD BUTTON Schnellvorlauftaste Touche davance rapide

STOP BUTTON Stoptaste Touche d'arrét

PAUSE BUTTON Pausetaste Touche de pause

RECORDING INDICATOR

TAPE SELECT SWITCHES
RECORDING BALANCE CONTROL
RECORDING LEVEL CONTROL
DOLBY NR SWITCH

DOLBY E/C NR SELECT SWITCH
MICROPHONE JACKS
HEADPHONE JACK

LEVEL METERS

TAPE COUNTER/RESET BUTTON
CASSETTE HOLDER

Aufnahmeanzeige
Bandsortenwéhler

Aufnah rne-Balanceregler
Aufnahmeoegelregler
Dolbv-N R~Schalter
Dclby-B/C-N R-Wahlschalter
Mikrofonbuchsen
Kopfhdrerbuchse
Pegelmesser

Bandzéhlwerk/ Riickstelltaste
Cassettenhalter

Te'moin d'enregistrement

Sélecteu rs de bande

Réglage de balance a Ienregistrement
Commande de niveau d'enregistrement
lnterrupteur de Dolby' NR

Sélecteur Dolby E/C NR

Prises de microphone

Prise de casque découte

Indicateurs de niveau

Touche de compteur de repérage/mmise
sur zéro
Trappe é cassette

©®©®®®©©©®©Q®®©©©®®
®©©®®®®©®®C©©W®®®®®
® ©©®®®©©®®©©®©®°®®®

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

STEREO CASSETTE TAPE DECK

August 1983 TOYOKAWA WORKS
