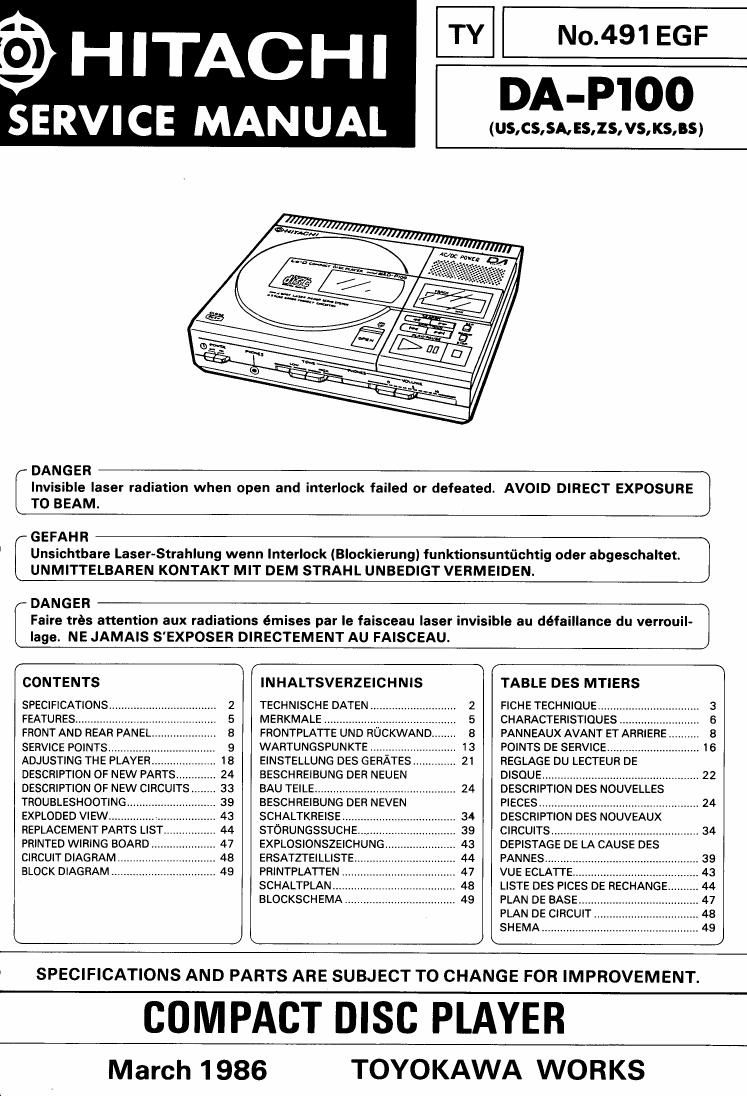

@) HITACHI
SERVICE MANUAL

TY

No.491 EGF

DA-P'IOO

(US,CS, SA, ES,ZS, VS, KS, 85)

/ DANGER

TO BEAM.

Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE l

r GEFAHR

Unsichtbare Laser-Strahlung wenn Interlock (Blockierung) funktionsuntiichtig oder abgeschaltet.
UNMITTELBAREN KONTAKT MIT DEM STRAHL UNBEDIGT VERMEIDEN.

r- DANGER

Faire trés attention aux radiations émises par la faisceau laser invisible au défaillance du verrouil- I
Iago. NE JAMAIS S'EXPOSER DIRECTEMENT AU FAISCEAU.

/

fl
CONTENTS INHALTSVERZEICHNIS TABLE DES MTIERS
SPECIFICATIONS. . 2 TECHNISCHE DATEN .. FICHE TECHNIQUE. 3
FEATURES ........... I 5 MERKMALE CHARACTERISTIOU .. 6
FRONT AND REAR . 8 FRONTPLAITE UND PANNEAUX AVANT ET ARRIERE .. 8
SERVICE POINTS .......... . 9 WARTUNGSPUNKTE .............. POINTS DE SERVICE ...................... 16
ADJUSTING THE PLAYER . 18 EINSTELLUNG DES GERATES REGLAGE DU LECTEUR DE
DESCRIPTION OF NEW PARTS I 24 BESCHREIBUNG DER NEUEN DISOUE 22
DESCRIPTION OF NEW CIRCUITS . 33 BAU TEILE 24 DESCRIPTION DES NOUVELLES
TROUBLESHOOTING . 39 BESCHREIBUNG DER NEVEN PIECES .................................................... 24
EXPLODED VIEW.II.. . 43 SCHALTKREISE... .. DESCRIPTION DES NOUVEAUX
REPLACEMENT PARTS LIST I 44 STORUNGSSUCHL .. 39 CIRCUITS...I
PRINTED WIRING BOARD I 47 EXPLOSIONSZEICH .. 43 DEPISTAGE
CIRCUIT DIAGRAM... I ERSATZTEILLISTE .. 44 PANNES ......
BLOCK DIAGRAM ..... PRINTPLATTEN . VUE ECLATTE.
SCHALTPLAN.. LISTE DES PICES DE RECHANGE..
BLOCKSCHEMA .. PLAN DE BASE .......
PLAN DE CIRCUIT I.
SHEMA ...................

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

COMPACT DISC PLAYER

March 1986

TOYOKAWA WORKS

Page 2

HITACHI DA-P100

SAFETY PRECAUTIONS

The following precautions should be observed when servicmg.

I. Since many parts in the unit have special safety related characteristics, always use genuine Hitachis replacement parts. Especially
critical pans in the power circuit block should not be replaced with other makers.
Critical parts are marked with A in the schematic diagram and circuit board diagram.

2. Before returning a repaired unit to the customer, the service technICIan must thoroughly test the unit to ascertain that it is complete-
ly safe to operate without danger of electrical shock,

SPECIFICATIONS

AUDIO

Number of channels
Frequency response
Dynamic range
Signalato-noise ratio
Harmonic distortion
Separation
Wow/flutter

Output voltage
DISCS USED
Playing time
Diameter

SIGNAL FORMAT
Sampling frequency
Quantization number
Transmission bit rate
PICK-UP

System

Object lens drive system
Optical source
Wavelength

2

20- 20,000 Hz :; dB

90 d3 (IHF A)

90 dB (IHF A)

0008% (at l kHz)

85 dB (IHFA I kHz)

Less than measurable limits (:0 001% W
peak)

(EIV

Compact Disc

60 minutes/one side (standard)
1 20 mm

44,1 kHz
16 bit linear/channel
4.3218 Mb/sec

Object lens drive system optical pickrup
Zrdimensional parallel drive
Semiconductor laser

780 nm

GENERAL

Power requirements AC 120V 60 Hz
m 220V 50 Hz
N 240V 50 Hz

N 110V -120V, N 200V - 220V,

N 230V7 240V 50/80Hz

DC: 9V ["AA" Cell (IEC LR6, R6)x 6 or
equivalent]

Car: Use car battery adaptor (Do not use
car battery cords VTCC7A, VTCCBOE, and

LL4000.)
Battery life About 2.5 hours
("AA" cell (IEC LFlG, RS) alkaline battery)
Power consumption ACGW
Dimensrons 189 (W)><39.8(H)x 161 (Dlmm
Weight About 1.2 kg
FUNCTIONS AND DISPLAYS
Functions Direct selection
Skip search
Repeat play, Program repeat, Manual
search, Scanner play. Pause. Timer play-
back
Display Track No., Elaped play time
>, II, C , SCAN, BATT
ACCESSORIFS Connecting pin cords
Power cord
Cord, patch.

Specifications and design may be changed without notice for improvement

SICHERHEITSMASSNAHMEN

Bei Wartungsarbeiten sind die folgenden SicherheitsmalSnahmen zu beachten:

1 Da verschiedene Teile dieses Gerates Sicherheitslunktionen aufweisen, nur OriginalaHitachi-Ersatzteile verwenden Kritische Teile im
Netzteil sollten nicht durch ahnllche Teile anderer Herstelier ersetzt werden. Alle kritischen Teile sind im Schaltplan und im Diagramm
der Schaltplatinen mit dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparierten Gerates an den Kunden muB der Wartungstechniker das Ger'at einer grfindlichen Priifung uni
terziehen, um sicherzustellen, dais sicherer Betrieb ohne die Gefahr von eiektrischen Schlagen gewahrleistet ist.

TECHNISCHE DATEN

AUDIO

Zehl der Kanéile
Frequenzgang
Dynamikumfang

Sigrial-Fremdspannungs~Abstand

Klirrgrad
Trennung
GleIchlaulschwankungen

Ausgangsspannung
PLATTE

Spielzeit
Durchmesser
SIGNALFORMAT
Abtastfrsquenz
'Ouantisierung
Ubertragungsbitrate
ABTASTER
System

Objektivantnebssystem
Lichtquelle
Wellenlange

2

207 20000 Hz :g dB

90 dB (lHF A)

90 dB (lHF A)

0,008% (bei 1 kHz)

85 dB (1 HFAi kHZl

Unter mefsbarer Grenle it 04001% beware
tet)

LSV

Compact Disc

60 Minuten/Seite (Standard)
l20 mm

44.1 kHz
16 Bit linear/Kanal
4,3218 Mb/s

Objektivantriebssystem, Optischer Abtas-
[9'

2-dimen5ionaler Parallelantrieb
Halbieiter-Laser

780 rim

ALLGEMEIN
Stromversorgung Netz 120V 60 Hz
N 220V, 50 HZ
N 240V, 50 Hz
N110V-IZOV,N 200V- 220V,
N 230V - 240V. 50/60 Hz
Gleichsspannunt: 9V [Mignonzelle (GroiSe
"AA IEC LRS, R6) x 6 cider gleichwertlge]
Auto: Autoadapter vsrwenden (Die Autor
batteriekabel VTCC7A, VTCCSOE und
LL4000 nicht verwsndenil
Banerio-Lobenldauer Ca. ,5 Stunden
("AA -Zelle (IEC LR64 R6) Alkalinebatterie)
Leistungsauinahme 6W
Abmessungen 189(le39,8(H)x lei (T) rrirn
Gewicht 1,2 kg
FUNKTIONEN UND ANZEIGEN
Funktionen Direktwahl
Uberspringsuche

Wiederholwiedergabe, ProgrammWIederr
holung, Manuelle Such, Abtastwuadergabe.
Pause] Schaltuhr-Wiedergabe

Anzeige Stucke-Nr., Spielzeitl

b, I ,C; (SCAN, BA'I'I

Verbindungsstiltsteckarkabel

Netzkabel,

Steckkabel

ZUBEHOR

Anderungon der toohnischen Daron und der Bauteile, die dam Fortschritt dienen, bleiben joderzoit vorbehalten.
