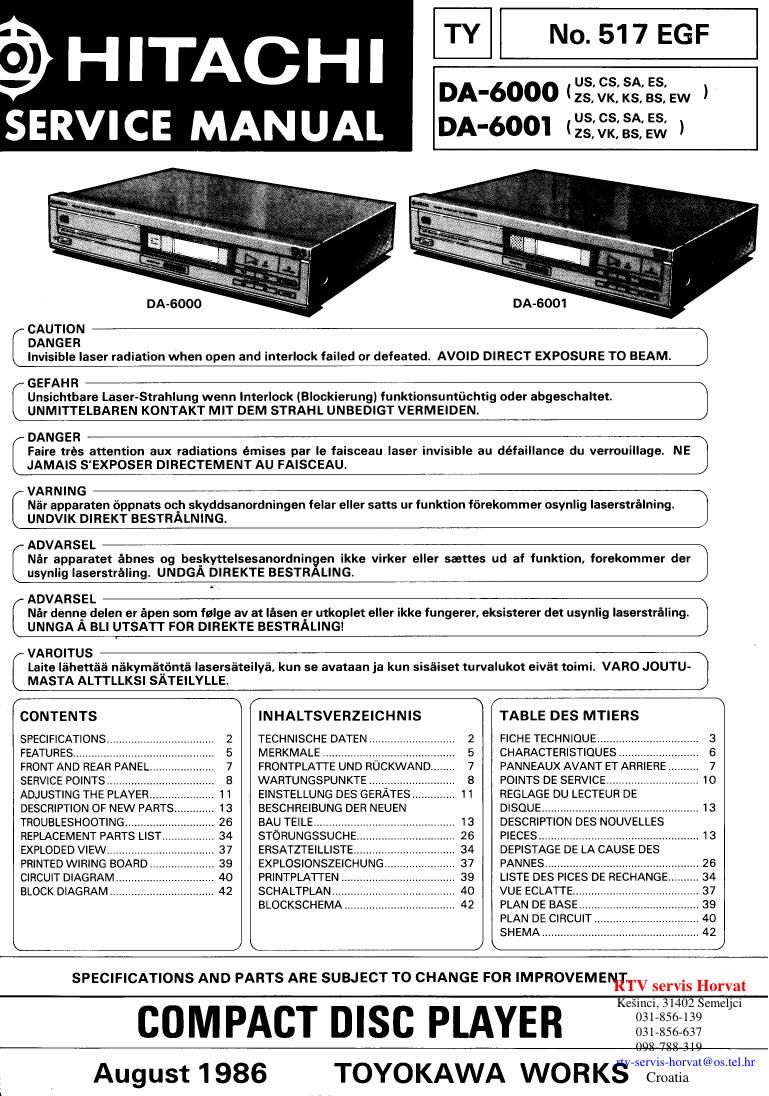

Hitachi DA 6001 Service Manual

Page 1

§I HITACHI
SERVICE MANUAL

DA-SOOO

CAUTION

TY

No. 517 EGF

DA-bOOO (33:3%§§'§§:EW I
DA-6OOI «33:33:25? I

DA-600 1

DANGER

Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. ]

GEFAHR

UNMITTELBAREN KONTAKT MIT DEM STRAHL UNBEDIGT VERMEIDEN.

Unsichtbare Laser-Strahlung wenn Interlock (Blockierung) funktionsuntfichtig oder abgeschaltet. ]

DANGER

Faire trés attention aux radiations émises par le faisceau laser invisible au défaillance du verrouillage. NE I
JAMAIS S'EXPOSER DIRECTEMENT AU FAISCEAU.

Nfir apparaten fippnats och skyddsanordningen felar eller satts ur funktion f6rekommer osynlig laserstrélning.

UNDVIK DIREKT BESTRALNING.

ADVARSEL

Nér apparatet ébnes og beskyttelsesanordningen ikke virker eIIer saettes ud af funktion, forekommer der

usynlig Iaserstréling. UNDGA DIREKTE BESTRALING.

ADVARSEL

Nér denne delen er épen som falge av at Iésen er utkoplet eller ikke fungerer, eksisterer det usynlig laserstréling.

UNNGA A BLI UTSATT FOR DIREKTE BESTRALING!

VAROITUS

Laite léihettéé nékymétiimé laserséteilyfi, kun se avataan ja kun siséiset turvalukot eivét toimi. VARO JOUTU-

(
L
L
L
L
[

MASTA ALTTLLKSI SATEILYLLE.

WWW?)

CONTENTS

SPECIFICATIONS
FEATURES ..........
FRONT AND REAR PANEL
SERVICE POINTS ..........
ADJUSTING THE PLAYER
DESCRIPTION OF NEW PA
TROUBLESHOOTING ........
REPLACEMENT PARTS LIST
EXPLODED VIEW ..............
PRINTED WIRING BOARD
CIRCUIT DIAGRAM
BLOCK DIAGRAM ..

INHALTSVERZEICHNIS

TECHNISCHE DATEN 2
MERKMALE 5
FRONTFLATI'E UND RUCKWAND.. 7
WARTUNGSPUNKTE ........... 8
EINSTELLUNG DES GERATES. .. I1
BESCHREIBUNG DER NEUEN

BAU TEILE .............. .,
STORUNGSSUCHE 26
ERSATZTEILLISTE. 34
EXPLOSIONSZEICHUNG.. 37
PRINTPLATI'EN L 39
SCHALTPLAN 4O
BLOCKSCHEMA

TABLE DES MTIERS

FICHETECHNIOUE....
CHARACTERISTIOUESA
PANNEAUX AVANT ET ARRIERE
POINTS DE SERVICE..,,..N......,.
REGLAGE DU LECTEUR DE
DESCRIPTION DES NOUVELLES
DEPISTAGE DE LA CAUSE DES

PANNES..
LISTE DES
VUE ECLATTE.

PLAN DE BASE 39
PLAN DE CIRCUIT. 40
SHEMA... 42

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMEIIHTV servis Horvat

COMPACT DISC PLAYER

August 1986 TOYOKAWA WORKS

031-856-139
031-856-637

"052 75132 310

Croatia

Keéinci, 31402 Semeljci

servis-horval@os.lel.hr

Page 2

HITACHI

DA-SOOO/DA-6001

SAFETY PRECAUTIONS

The following precautions should be observed when servtcmg.
1. Since many parts in the unit have special safety related characteristics, always use genuine Hitachi's replacement parts. Especially
critical parts in the power circuit block should not be replaced with other makers.

Critical parts are marked with A in the schematic diagram and Circuit board diagram.
2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that it is complete-
ly safe to operate without danger of electrical shock.

AUDIO

Number of channels
Frequency response
Dynamic range
Signal~to~noise ratio
Harmonic distortion
Separation
Wow/flutter

Output voltage
DISCS USED
Playing time
Diameter

SIGNAL FORMAT
Sampling frequency
Quantization number
Transmission bit rate
PICKUP

System

Object lens drive system
Optical source
Wavelength

2

5 - 20,000 Hz +0.5 71.0 dB
95 dB (IHF A)

95 dB lIHF A)

0.004% (at 1 kHz)

90 dBlat 1 kHz)

Less than measurable limits (20.00 1 % W

peak)

2V

Compact Disc

Approx. 60 minutes/one side
120 mm

44.1 kHz
16 bit linear/channel
4.3218 Mb/sec

Object lens drive system optical pick
up

2»dimensional parallel drive
Semiconductor laser

780 rim

GENERAL
Power requirements

Power consumption

Dimensions

Weight

FUNCTIONS AND DISPLAYS
Functions

Display

AC 120V 60 Hz

V 220V 50 Hz

x 240V 50 Hz

I» 110V-120V,'\. 200V- 220V,
m 230V - 240V 50/60Hz

12W

370 (W) x 72 (H) x 264 (D) mm
3.0 kg

Random memory search system
Direct search system

Skip search system

Manual Search

Index search

Timer playback

Repeat playback High»speed access
Track number, playing time indicators

WIRELESS REMOTE CONTROL (RB-6001)

Dimensions
Weight
ACCESSORIES

Specifications and design may be changed without notice for improvement

SICHERHEITSMASSNAHMEN

158(W)><50(H)x 18(0) mm

65 9

Connecting pin cord

Wireless Remote control (RB-6001)

Bei Wartungsarbeiten sind die folgenden Sicherheitsmafinahmen zu beachten:

1. Da verschiedene Teile dieses Gerates Sicherheitsfunktionen aufweisen, nur OriginaI-Hitachi-Ersatzteile verwenden. Kritische Teile im
Netzteil sollten nicht durch ahnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind im Schaltplan und im Diager
Schaltplatinen mit dem Symbol A: gekennzeichnet,

2. Vor der Auslieferung eines reparienen Gerates an den Kunden muiS der Wartungstechniker das Gerat einer griindlichen Priifung un-
terziehen, um sicherzustellen, dais sicherer Betrieb ohne die Gefahr von elektrischeri Schl'ageri gewahrleistet ist.

AUDIO

Zahl der Kanale

Frequenzgang

Dynamikumfang
Signal-FrsmdspannungsAbstand
Klirrgrad

Trennung
Gleichlaufschwankungen

Ausgangsspannung
PLATTE

Spielzeit
Durchmesser
SIGNALFORMAT
Abtastfreouenz
Quantisierung
Ubertragungsbitrate
ABTASTER
System

Objektivantriebssystem
Lichtquelle
Wellenlange

2

5 - 20.000 H2 +05 -1 ,0 dB
95 dB (IHF A)

95 dB (IHF A)

0,004% (bei 1 kHz)

90 dBlbei 1 kHz)

Unter meBbarer Grenze (1 0.001% Efiek-
tivwert)

2V

Compact Disc

ca 60 Minuten/1 Seite

1 20 mm

44,1 kHz
16 Bit linear/Kanal
4,3218 Mb/s

Objektivantriebssystem, Optischer Abtas-
KEY

2-dimensionaler Parallelentrieb
Halblsiter-Laser

780 rim

ALLGEM El N
Stromversorgu rig

Leistungsaulnahme
Abmessungen

Gewicht

FUNKTIONEN UND ANIEIGEN
Funktionen

Anzeige

Netz 120V 60 Hz

x 220V 50 Hz

w 240% 50 Hz

w 110V- l ZOVA, 200V- 220V,
w 230V- 240V, 50/60 Hz

12W

370 (B) x 72 (H)x 254 (T) mm
3,0 kg

Direktspeichersuchsystem
Direktsuchsvstem
Uberspringsuchsystem

Manuelle Suche

lndexsuche

Schaltuhr-Wiedergabe
Wiedergabe-Wiederholung, Hochgeschv
windigkeitszugriff

Titelnummer, Spielzeit-Anzeigen

DRAHTLOSE FERNBEDIENUNGS (RB-6001)

Abmessungen
Gewicht
ZUBEHOR

158(3)x50lH)x18(T)mm

65 g

Ansohluiskabel mit Stiltsteckem
Drehtlose Iernbedienung (13876001)

Andorungon dor technisohon Daten und dor Bautailo, die dem Fomchritt dionon, bleiban jederuit vorbehalten.
