Hitachi DA 005 Service Manual

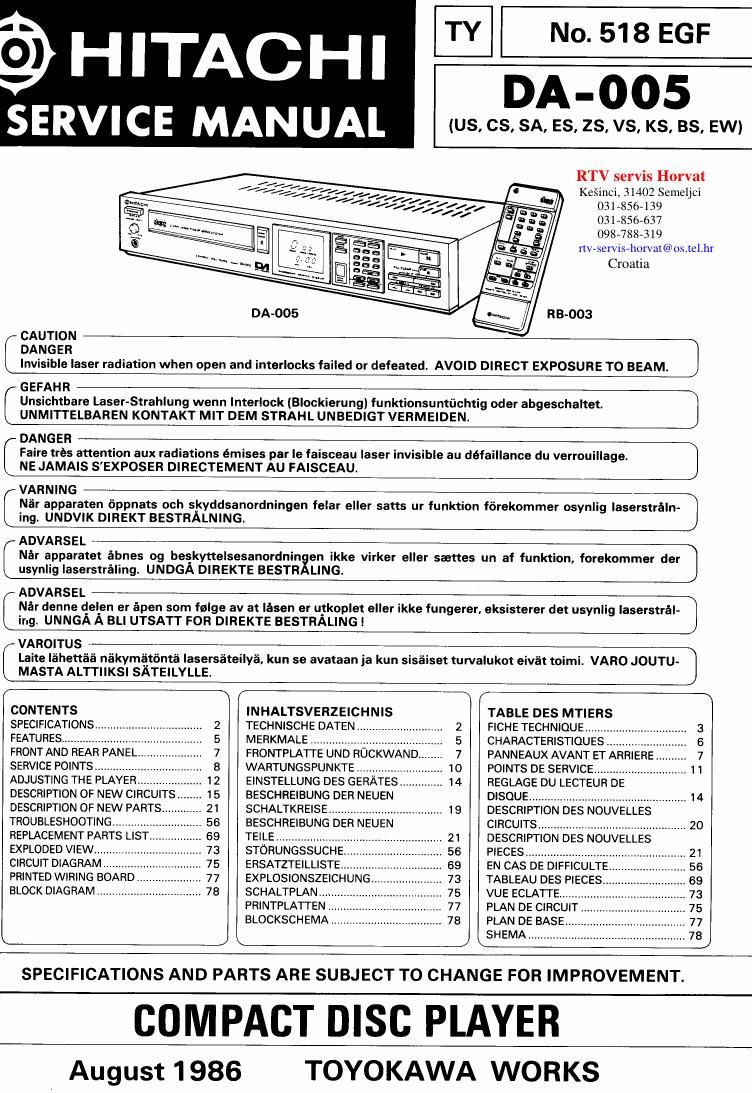

Page 1

§) HITACHI
SERVICE MANUAL

TY

No. 518 EGF

DA-OOS

(US, CS, SA. ES, ZS, VS, KS, BS, EWI

RTV servis Horvat
Ke§inci, 31402 Semeljci
03178567139
03178567637
09877887319
nviservisrhorval@os.tel.hr
Croatia

R 3-003

CAUTION
( DANGER

Invisible laser radiation when open and interlocks failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. I

GEFAHR
( Unsichtbare Laser-Strahlung wenn Interlock (Blockierung) funktionsuntiichtig oder abgeschaltet.

UNMITTELBAREN KONTAKT MIT DEM STRAHL UNBEDIGT VERMEIDEN.

Faire Irés attemion aux radiations émises par Ie faisceau laser invisible au défaillance du verrouillage.

(- DANGER

NE JAMAIS S'EXPOSER DIRECTEMENT AU FAISCEAU.

Nér apparaten 6ppnats och skyddsanordningen felar eller salts ur funktion farekommer osynlig laserstréln-
ing. UNDVIK DIREKT BESTRALNING.

(VARNING

ADVARSEL
Der apparatet ébnes og beskyttelsesanordningen ikke virker eller sattes un af funktion, forekommer der

usynlig laserstréling. UNDGA DIREKTE BESTRALING.

4www\_

ADVAHSEL

Nar denne gelen er épen som fulge av at lésen er utkoplet eller ikke fungerer, eksisterer det usynlig Iaserstrél-

ing. UNNGA A BLI UTSATT FOR DIREKTE BESTRALING!

VAROITUS

Laite léhettéfi nékymfitfinté Iasersfiteilyfi, kun se avataan ja kun siséiset turvalukot eivfit toimi. VARO JOUTU-

MASTA ALTTIIKSI SATEILYLLE.
CONTENTS INHALTSVERZEICHNIS TABLE DES MTIERS
SPECIFICATIONS r 2 TECHNISCHE DATEN 2 FICHE TECHNIQUE. r 3
FEATURES .......... 5 MERKMALE ........... 5 CHARACTERISTIOUES. 6
FRONT AND REAR PANEL 7 FRONTPLATI'E UND RUCKWANDI. 7 PANNEAUX AVANT ET ARRIERE 7
SERVICE POINTS .......... . 8 WARTUNGSPUNKTE 0 POINTS DE SERVICE .................... . 1
ADJUSTING THE PLAYER..r........ I 12 EINSTELLUNG DES G . 4 REGLAGE DU LECTEUR DE
DESCRIPTION OF NEW CIRCUITS. .. 15 BESCHREIBUNG DER NEUEN DISQUE ................................................. 14
DESCRIPTION OF NEW PARTS .. 21 SCHALTKREISE ..................................... 19 DESCRIPTION DES NOUVELLES
TROUBLESHOOTING ........... BESCHREIBUNG DER NEUEN CIRCUITS ...................
REPLACEMENT PARTS LIST TElLE .r 21 DESCRIPTION DES NOU
EXPLODED VIEW. STOR . 56 PIECES ....................... I,
CIRCUIT DIAGRAM ERSATZTEILLISTE. r. 69 EN CAS DE DIFFICULTE 56
PRINTED WIRING BOARD EXPLOSIONSZEICHUNG u 73 TABLEAU DES PIECES, 69
BLOCK DIAGRAM ......... SCHALTPLANM, VUE ECLATI'E..... 73

PRINTPLATTEN . PLAN DE CIRCUIT .. 75
BLOCKSCHEMA. PLAN DE BASE

SHEMA ............

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

COMPACT DISC PLAYER

, August 1986

TOYOKAWA WORKS

Page 2

HITACHI DA-005

SAFETY PRECAUTIONS
The following precautions should be observed when servicing.
1. Since many pans in the unit have special safety related characteristics, always use genuine Hitachi's replacement

parts. Especially critical parts in the power circuit block should not be replaced with other makers.
Critical pans are marked with A in the schematic diagram and circuit board diagram

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to ascertain that
it is completely safe to operate without danger of electrical shock.

SPECIFICATIONS

AUDIO

Number of channels
Frequency response
Dynamic range
Signalrtomoise ratio
Harmonic distortion

Separation
Wow/flutter

Output voltage
DISCS USED
Playing time
Diameter

SIGNAL FORMAT
Sampling frequency
Quantization number
Transmissmn bit rate
PICK-UP

System

Object lens drive system
Optical source
Wavelength

2

5 - 20,000 Hz :05 dB

96 dB (lHF A)

97 dB (IHF A)

0.0025% (at 1 kHz, Harmonic distor-
tion up to the 10th harmonics)
95 dB (at 1 kHz)

Less than measurable limits
(10.001% W peak)

2.0V

Compact Disc

Approx 60 minutes/one Side

1 20 mm

44.1 kHz
16 bit linear/channel
4.3218 Mb/sec

Object lens drive system optical pick,
UP

2-dimensional parallel drive
Semiconductor laser

780 nm

GENERAL

Power requirements AC 120V 60 Hz (US, CS)

I» 220V 50 Hz (SA, ZS, VS, KS)

I» 240V 50 Hz (ES, BS)

N 110V-120V/x, 200V-220V,
N 230V- 240V 50/60Hz (EW)
Power consumption 25W

Dimensrons 435 (W)><93 (H)x264 (D) mm
Weight 4.9 kg

WIRELESS REMOTE CONTROL (RB-003)

Dimensions 175 (W)x 63 (H) x 18 (D)mm
Weight 95g
FUNCTIONS AND DISPLAYS
Functions Random memory selection
Direct selection
Skip selection
Manual search
Timer playback
Repeat play, Program repeat, Pause,
Pause standby
Display Program No., Index Play time
Program indicator
ACCESSORIES Connecting pin cord

Wireless Remote Control (RBaOOS)

Specifications and design may be changed without notice for improvement

SICHERHEITSMASSNAHMEN

Bei Wartungsarbeiten sind die folgenden SicherheitsmalSnahmen zu beachten:

1, Da verschiedene Teile dieses Gerates Sicherheitsfunktionen aufweisen, nur Original-Hitachi-Ersatzteile verwenden.
Kritische Teile im Netzteil sollten nicht durch ahnliche Teile anderer Hersteller ersetzt werden. Alle kritischen Teile sind
im Schaltplan und im Diagramm der Schaltplatinen mit dem Symbol A gekennzeichnet.

2. Vor der Auslieferung eines reparierten Gerates an den Kunden mufs der Wartungstechniker das Gerat einer griindlic-
hen Priifung unterziehen, um sicherzustellen, dais sicherer Betrieb ohne die Gefahr yon elektrischen Schlagen gewahr-

leistet ist.

AUDIO

Zahl der Kanale
Frequenzgang
Dynamikumfang
Signal-Fremdspannungs-
Abstand

Klirrgrad

Trennung
Gleichlautschwankungen

Ausgangsspannung
PLATTE

Spielzeit
Durchmesser
SIGNALFORMAT
Abtastfrequenz
Quantisierung
Ubenragungsbitrate
ABTASTER
System

0b)ektivantriebssystem
Lichtquelle
Wellenlange

2
5 - 20000 Hz :05 dB
96 dB (IHF A)

97 dB (IHF A)
0,0025%(bei 1 kHz, Klirrtaktor bis

zur 10.0 berwelle)

95 clB(bei 1 kHz)

Unter melsbarer Grenze (10,001%
bewertet)

2,0V

Compact Disc

Ca. 60 Minuten/1 Seite (Standard)
120 mm

44,1 kHz
16 Bit linear/Kanal
4,3218 Mb/s

Objektivantriebssystem, Optischer
Abtaster

Z-dimensionaler Parallelantrieb
Halbleiter-Laser

780 nm

ALLGEMEIN

Stromversorgung Netz 120V 60 Hz (US, CS)
x220V, 50 Hz (SA. ZS, VS, KS)
~24OV, 50 Hz (ES, BS)
m1 10V - 120V,~ 200V - 220V.
x 230V - 240V, 60/60 Hz (EW)

Leistungsautnahme 25W

Abmessungen 435 (B) x 93 (H) x 264 (T) mm

Gewicht 4,9 kg

DRAHTLOSE FERNBEDIENUNG (REFOOS)

Abmessungen 175 (B) x 63 (H) x 18 (T) mm
Gewicht 959

FUNKTIONEN UND ANZEIGEN

Funktionen Direktzugriff Speicherwahl
Direktwahl

Such iunktion

Manuelle Suche
Schaltuhr-Wiedergabe
WiedergabeWiederholung, Pror
gramm-Wiederholung, Pause, Pause-
Bereitschaft

Programm-Nr, Index, Wiedergabezeit
ProgrammrAnzeige
Verbindungsstiftsteckerkabel
Drahtlose Fembeclienung (R8003)

Anzeige

ZUBEHOR

Anderungen der technischen Daten und der Bauteile. die dam Fortschritt dienen, bleiben jederzeit vorbehalten.

_2_
