Grundig UMS 4800 Service Manual

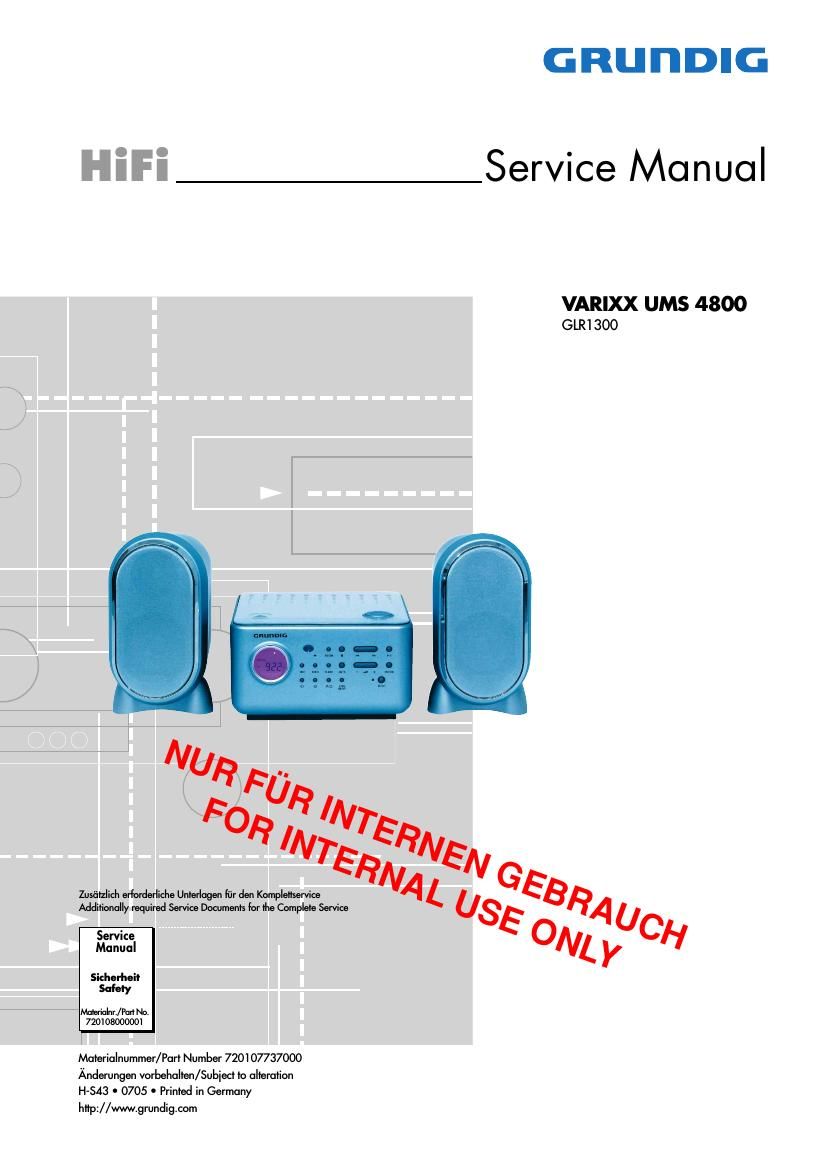

Page 1

GRUHDIG

HiFi Service Manual

VARIXX UMS 4800
GLRi 300

RiFU
1' I? /

Zusiitzlich erbrderliche Unterlagen [Cir den Kompleflservioe 4 L EB
Additionally required Service Documents For the Complete Service 85 4 U

Service L y

Vii/Ya
\

Manual

Sizherheil
Safety

MaterialnL/Pari No.
7201 08000001

\

Materialnummer/Part Number 720107737000
Anderungen vorbehalien/ Subject to alteration
H-SAS 0 0705 0 Printed in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

VAR/XX UMS 4800

Es gelten die Vorschritten und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
lich die eventuell abweichenden, landes-
speziflschen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seile

Allgemeiner Teil 1-2 1-8
Messgerate / Messmittel
Allgemeine Hinweise.
Technische Daten ..
Servicehinweise
Bedienhinweise
Ausbauhinweis

1
1
1.
1
1
1

mawwmm

Abgleichvorschriften 21

Platinenabbildungen
und Schaltplane

Blockschaltplan
Verdrahtungsplan
Netzteil und Audio-Tel
CD-Teil .....
Hauptplatte
Bedlenteil .
Kopfhorerplatte
Line-out-Platte.
Lautsprecherplatte ..................................................................... 3-16

Explosionszeichnung und

Ersatzteilliste 4-1 4-2
Explosionszeichnung
Ersatzteilliste

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender Wobbelsender
Oszilloskop Digitalvoltmeter
Trenntrato

Allgemeine Hinweise
Vor dem éffnen des Gehauses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschritten beachten A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Ibsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach ertolgter Reparatur ist es notwendig, die Leitungsfiihrung wieder
in den werkseitigen Zustand zu versetzen urn evtl. spatere Ausfalle
oder Storungen ZU vermeiden.

Durchliihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdple mit 10:1 - Teller venNenden. AuBerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops autgeladen sein kann. Durch die Entladung
fiber das Messobjekt kr'innen Bauteile beschadigt werden.

Table of Contents

General Section 1-2 1-8
Measuring Instruments / Equipment
General Notes ..
Technical Data .
Service Hints .
Operating Hints
Disassembly Hints

M

Adjustment Procedures................................ 2-

Layout of PCBs

and Circuit Diagrams 3-1 3-16
Block Diagram 3-1
Wiring Diagram ..................... . 3-2
Power Supply and Audio Section. . 3-3
CD Section. . 3-6
Main Board. . 3-9
Keyboard 3-12
Head Phone Board . 3-16
Line Out Board 3-16
Speaker Board 3-16

Exploded View and

Spare Parts List 4-1 4-2
Exploded View . _ 4.1
Spare Parts List _ 4.2

General Section

Measuring Instruments / Equipment

Signal generator
Oscilloscope
lsulating Transformer

Sweep generator
Digital voltmeter

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD salety regulations {A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the lactory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. If the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.
