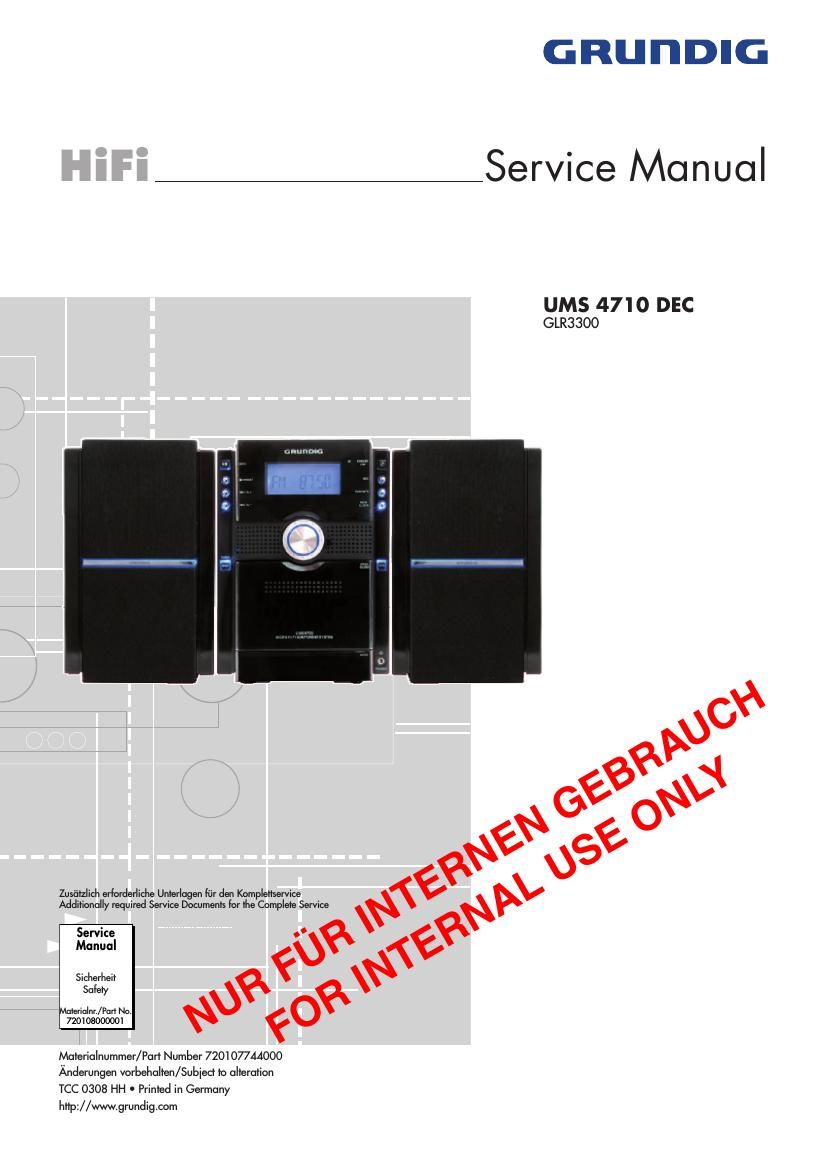

Grundig UMS 4710 DEC Service Manual

Page 1

GRunDIG

Service Manual

UMS 4710 DEC
GLR3300

Zuséleich erforderliche UnIerlagen [fir den Kompleflservice «9
Additionally required Service Document: or me Complete Service \

Service ¢
Manual 0 «
szcherhen g E \$

Safety 0
Maveriurnr/Pan No.
720 1 0800000 1

Materialnummer/Pun Number 720107744000
Anderungen vorbehulten/Subiect to alteration
TCC 0308 HH 0 Primed in Germany
th://www.grundig.com

Page 2

GRUNDIG Service

UMS 4710 DEC

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

Inhaltsverzeichnis

Allgemeiner Teil .
Allgemeine Hinweise
Technische Daten....
Service Hinweise
Bedienhinweise
Ausbau

Schaltplane

und Platinenabbildungen 2-1 2-12
Verdrahtungsplan
Hauptplatte.
CD/MCU-Te
Displayplatte..
USB-lSD-Ansch sse.

Explosionszeichnung und

Ersatzteilliste ..
Explosionszeichnun
Ersatzteilliste

Allgemeiner Teil

Allgemeine Hinweise
Vor dem Offnen des Gehéiuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten [A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfflhrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen Zu vermeiden.

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastképfe mit10:1 -Teilerven~enden. AuBerdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung fiber
das Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

General Section
General Notes.
Technical Data.
Service Hints
Operating Hints
Disassembly....

Circuit Diagrams

and Layout of PCBs 2-1 2-12
Wiring
Main PCB
CD/MCU Section
Display PCB
USB/SD Connector

Exploded View and

Spare Parts List
Exploded View.
Spare Parts Lis

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations [A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies
like the chassis, mains switch panel, keyboard control panel, picture
tube panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Meassured Values
The measured values given in the circuit diagrams are approxi-
mates!
