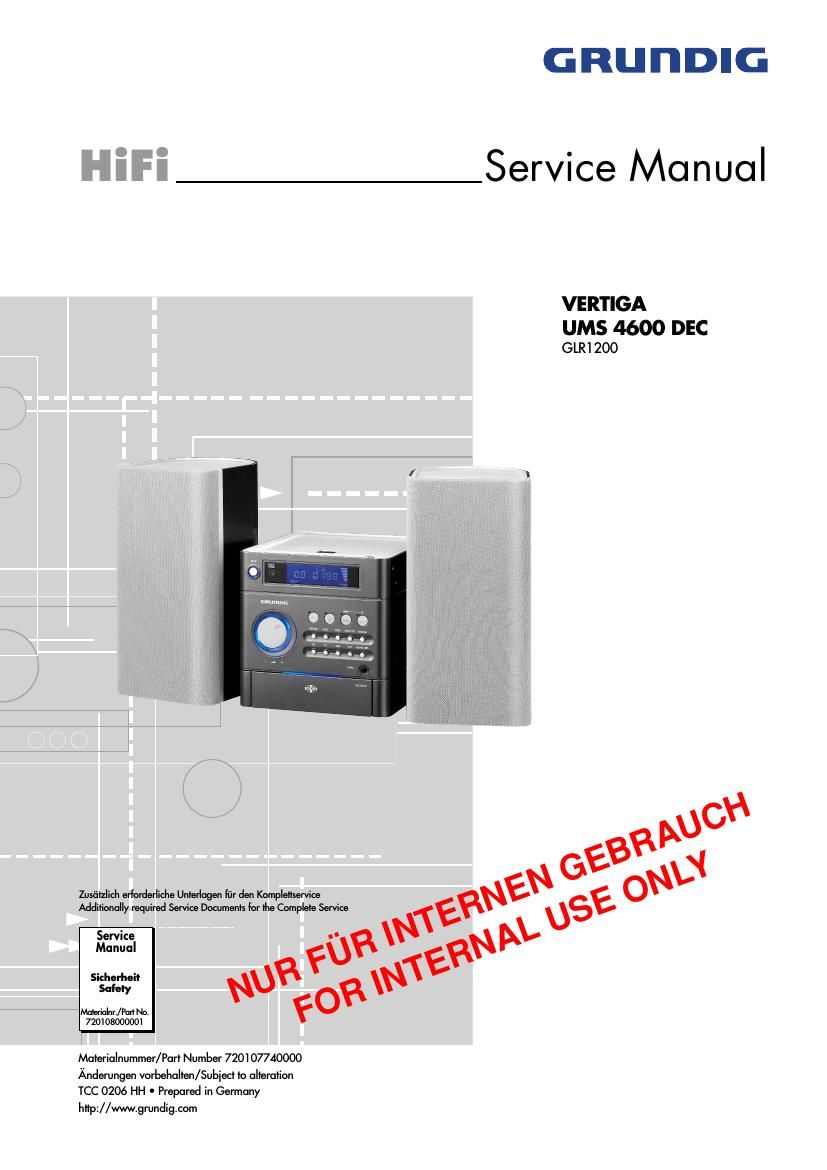

Grundig UMS 4600 DEC Service Manual

Page 1

GRUHDIG

HiFi Service Manual

VERTIGA

UMS 4600 DEC
GLRi 200

Zusiitzlich ertorderliche Unterlagen tiir den Komplettservice
Additionally required Service Documents for the Complete Service a

Service I \ Mg
Manual F a

m Meow

7201 08000001

Materialnummer/Part Number 720107740000
Anderungen vorbehalten/Subiect to alteration
TCC 0206 HH 0 Prepared in Germany
http://www.grundig.com

Page 2

GRUNDIG Service

VEFlTIGA UMS 4600 DEC

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
Iich die eventuell abweichenden, landes-
speZifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1-2 1-12
Messgerate / Messmittel
Allgemeine Hinweise.
Technische Daten ..
Servicehinweise
Bedienhinweise
Ausbauhinweis

Abgleichvorschriften 2-1

Platinenabbildungen
und Schaltplane

Blockschaltplan
Verdrahtungsplan
Netzteil .....
Verstarker
Hauptplatte
CD-Teil ..
USB-Tell
Display-Platte/Bedienteil

Explosionszeichnung und

Ersatzteilliste ..
Explosionszeichnung ..
Ersatzteilliste ................................................................................ 4-2

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender Wobbelsender
Oszilloskop Digitalvoltmeter
Trenntrato Klirrfaktormessgerat

Allgemeine Hinweise
Vor dem Offnen des Gehauses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten {A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfuhrung wieder
in den werkseitigen Zustand zu versetzen urn evtl. spatere Ausfalle
oder Storungen zu vermeiden.

Durchlilhren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdple mit 10:1 - Teiler verwenden. Au Berdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
fiber das Messobjekt ko'nnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

Page

General Section 1-2 1-12
Measuring Instruments / Equipment . 1-2
General Notes .. -
Technical Data .
Service Hints .
Operating Hints
Disassembly Hints

'1

Adjustment Procedures................................ 2-1

Layout of PCBs

and Circuit Diagrams 3-1 3-14
Block Diagram ....................... 3-1
Wiring Diagram . 3-2
Power Supply . 3-3
Amplifier. . 3-4
Main PCB . 3-5
CD Sectio . 3-8

USB Section 3.11
Display Board/Keyboard 3-13
Exploded View and

Spare Parts List. 4-2
Exploded View . 4-1
Spare Parts List 4-2

General Section

Measuring Instruments / Equipment

Signal generator
Oscilloscope
Insulating transformer

Sweep generator
Digital voltmeter
Distortion meter

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {,4

Wiring

Before disconnecting any leads and especially the earth connecting
leads observethe way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. It the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approximates!
