Grundig UMS 4600 DEC Service Manual 2

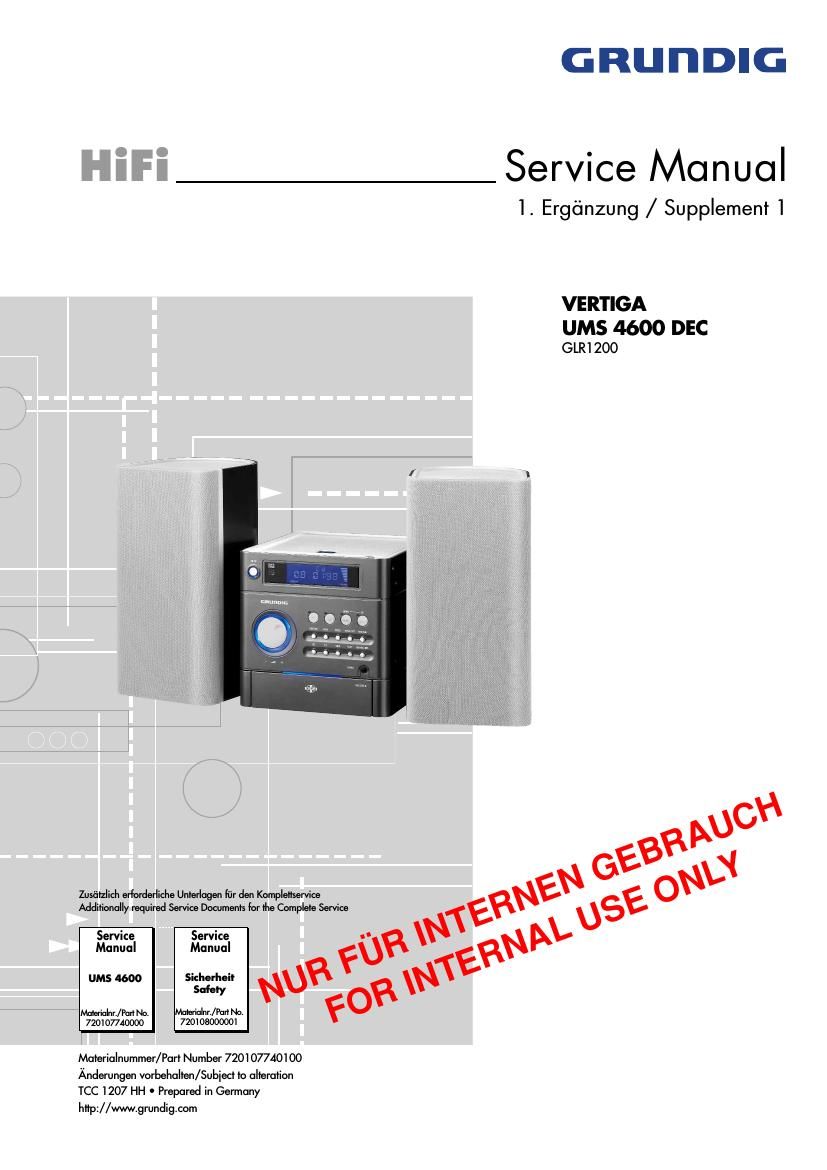

Page 1

GRUDDIG

mm Service Manual
1. Ergdnzung / Supplement 1

VERTIGA

UMS 4600 DEC
GLRi 200

Zusiitzlich erfarderliche Unierlagen fiir den Kompleflservice

Additionally required Service Documents for Ike Compleie Service 1 a

Service Service I \ \a

Manual Manual F a

was 4600 Sizherheil
Safely

Nkmsfialnr/Pari No. Mirablnre/Pari NO. P
720107740000 720108000001

Maierialnummer/Pad Number 720107740100
Anderungen vorbehalren/Subiecr to alteration
TCC 1207 HH 0 Prepared in Germany
hflp://www.grundig.com

Page 2

GRUNDIG Service

VEFITIGA UMS 4600 DEC

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000001, sowie zusatz-
Iich die eventuell abweichenden, landes-
speZifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000001, as well as the re»
spective national deviations!

lnhaltsverzeichnis

Seite
Allgemeiner Teil 2
Einfl'ihrung....... . ..

Allgemeine Hinweise.

Platinenabbildungen
und Schaltplane

Verstarker
Hauptplatte
CD-Teil

Explosionszeichnungen

und Ersatzteilliste 10 11
Explosionszeichnungen 10
Ersatzteilliste

Allgemeiner Teil

Einfflhrung

In dieser Service-Manual-Erganzung sind geanderte Schaltplane und
Leiterplattenabbildungen dokumentiert. Diese geanderten Leiterplatten
werden ab Seriennummer 28801 venNendet.

Hinweis:

Grundlage filr den Service sind folgende Service Manuals:

- Service Manual Sicherheit, Materialnummer 720108000001

- Service Manual UMS 4600, Materialnummer 720107740000

Allgemeine Hinweise
Vor dem fonen des Gehéuses zuerst den Netzsfecker ziehen!
Achtung: ESD-Vorschriften beachten A

Leifungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen Idsen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsftlhrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Stb'rungen ZU vermeiden.

Durchfilhren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastkdpfe mit 10:1 - Teiler verwenden. Au Berdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkonden-
sator des Oszilloskops aufgeladen sein kann. Durch die Entladung
fiber das Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Table of Contents

Page
General Section 2
Introduction 2

General Notes

Layout of PCBs

and Circuit Diagrams
Amplifier.
Main PCB
CD Section.

New)

Exploded Views

and Spare Parts List 1011
Exploded Views ..
Spare Parts List

General Section

Introduction

This Supplement of Service Manual describes changed circuit dia-
grams and PCB illustrations. These changed PCBs are used from
serial number 28801 on.

Note:

Basic instructions for servicing are given in the following Sen/ice
Manuals:

- Service Manual Safety, Part Number 720108000001

- Service Manual UMS 4600, Part Number 720107740000

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations [A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscillo-
scope, ensure that the test probe is set to 10:1 dividing factor. if the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approximates!
