Grundig TK 240 Service Manual

Page 1

13.
13.1

13.2

13.3

13.4

13.5

13.6

13.7

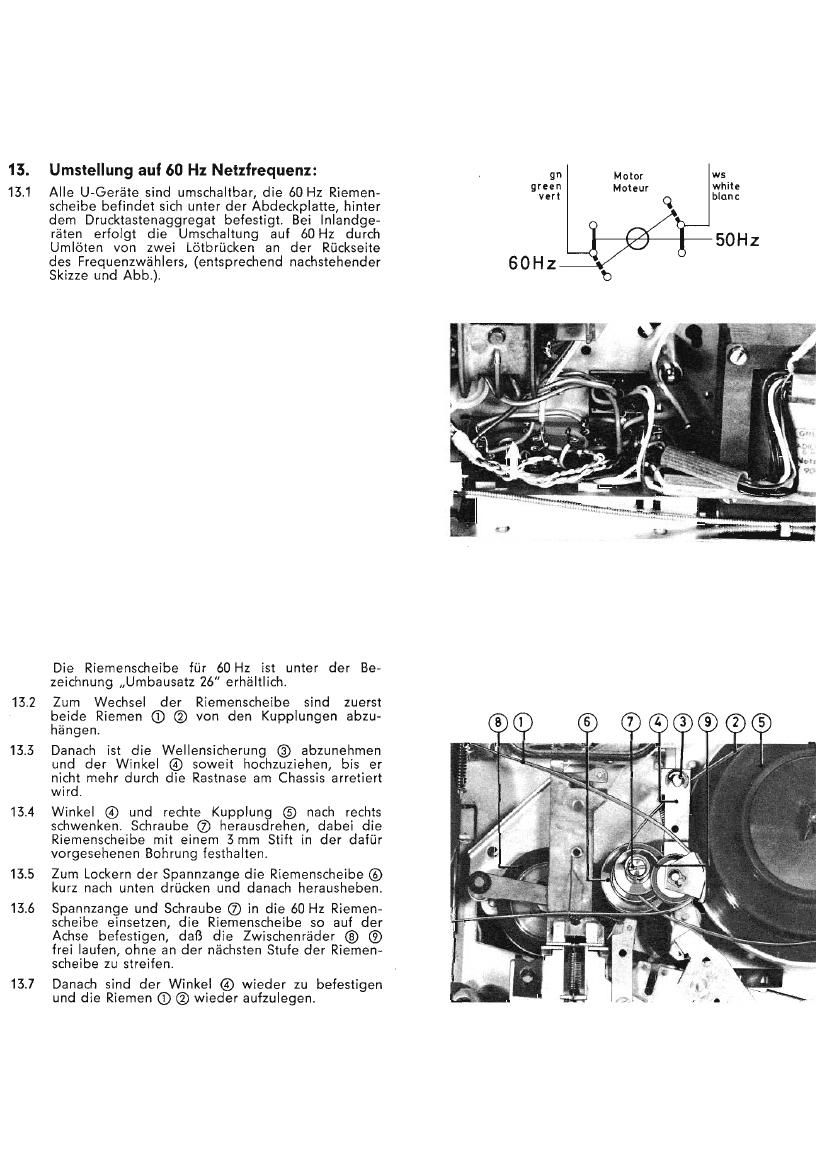

Umstellung aui 60 Hz Netzfrequenz:

Alle U-Ger'éle sind umschaltbar, die 60 Hz Riemen-
scheibe befindet sich unter der Abdeckplatte, hinter
dem Drucktastenaggregat befestigt. Bei Inlandge-
réiten erfolgt die Umschaltung auf 60 HZ durch
Umléten von zwei Létbrficken an der Rfickseite
des Frequenzwéhlers, (entsprechend nachstehender
Skizze und Abb.).

Die Riemenscheibe ffir 60 Hz ist unter der Be-
zeichnung ,,Umbausatz 26" erhéltlich.

Zum Wechsel der Riemenscheibe sind zuerst
beide Riemen 0) ® von den Kupplungen abzu-
héngen.

Danach ist die Wellensicherung ® abzunehmen
und der Winkel (D soweit hochzuziehen, bis er
nip}: mehr durch die Rastnase am Chassis arretiert
Wlf' .

Winkel @ und rechte Kupplung (5) nach rechts
schwenken. Schraube ® herausdrehen, dabei die
Riemenscheibe mit einem 3mm Stift in der daffir
vorgesehenen Bohrung festhalten,

Zum Lockern der Spannzange die Riemenscheibe ©
kurz nach unten drilcken und danach herausheben.

Spannzange und Schraube ® in die 60 Hz Riemen-
scheibe einsezen, die Riemenscheibe so auf der
Achse befestigen, daB die Zwischenr'éder ®
frei Iaufen, ohne an der néchsten Stufe der Riemen-
scheibe zu streifen.

Danach sind der Winkel (4) wieder zu befestigen
und die Riemen (D ® wieder aufzulegen.

9 Motor ws
9'99" Moteur white
vert Q blanc
50Hz
60Hz
b

Page 2

1.
1.1 ,

1.2

1.3

m T°ba°'
Service

Mechanischer Teil

Allgemeines:

Der Aufbau der Laufwerkmechanik ist bei allen Ge-
réten dieser Serie annéhemd gleich. TK 220 und
TK/TM 245 Iaufen mit 19 und 9,5 cm/s; TK 240 léuft
mit 9,5 und 4,75 cm/s. TK 240 und TK/TM 245 sind fiJr
Viertelsdpur eingerichtet, TK 220 ist ein Halbspur-
gerat, eshalb fehlt der Spurschalter

Die Geréte der Ausfuhrung U unterscheiden sich
von der Inlandausfflhrung durch ein anders auf-
gebautes NetzteiL AuBerdem ist dern Ger'ét die
Riemenscheibe ffir den 60 Hz-Betrieb - mi! kleine-
rem Durchmesser - beigeffi L Die Riemensd1eibe
befindet sich unter der Ab eckplatte, vorne links
beim Drucktastenaggregat.

Mfissen lackgesicherte Schrauben gelést werden,
so sind diese nachher unbedingt wieder zu sichern
Alle Greifringe sind, soweit nicht anders angege-
ben, mit 0,1 . , .0,2 mm Spiel aufzusetzen

Saubere Gummilauffléchen tragen wesentlich zur
Betriebssicherheit des mechanischen Teiles bei. Die
Reinigung von Gummi erfolgt mit Reinigungsmmel
10007 (Testbenzin).

1.4

15

TK 220. TK 240, TK/TM 245

Miissen Klebestellen erneuert werden, so ist dabei
folgendes zu beachten: Nur Polystyrol auf Poly-
styrol kann mit Lésungsmitteln (Methylenchlorid
Oder Benzol) geklebt werden. Unersdfiedliche
Kunststoffe, Metall auf Kunststoff und Metalle un-
tereinander mflssen mit Haftkleber (A206 Firma
Akemi) geklebt werden.

Néher bezeichnete Hilfswerkzeuge kénnen vom
GRUNDIG Zemralkundendienst oder den GRUNDIG
Niederlassungen bezogen werden.

Fflr die Kraftmessungen werden verschiedene Fe-
derwaagen und Kontaktoren benétigt, die eben-
falls beim GRUNDIG Zentralkundendienst oder bei
folgenden Filmen direkt bezogen werden kannen:

Kontaktoren: Firma
Georg Ka rstens GmbH.
7304 SIungafl-Ruii
Wiitumstr. 7 > 9
Federwaagen: Lehrmittelbau Prof. Maey,

5300 Bonn
Sebastianstr. 79

2.2

Ausbau und Einbau:

Bei einer Uberholung oder Reparatur sind alle
Teile nach Abnehmen von Abdeckplatte und Boden
gut zugéingig Zum Abnehmen der Abdeckplatte
sind die Dreh- und Hebelknépfe sowie der Um-
spulschieber und der Knebel des Bandgeschwindig-
keitsschalters abzuziehen Ferner ist die Beschrif-
tungsleiste (D herauszunehmen, weil darunter zwei
der ffinf Befestigungsschrauben sitzen.

Der Boden ist mit vier Schrauben befestigL Das
Netzkabel [513s sich durch eine Uffnung im Kabel-
kasten herausziehen.
