Grundig STR 611 Service Manual

Page 1

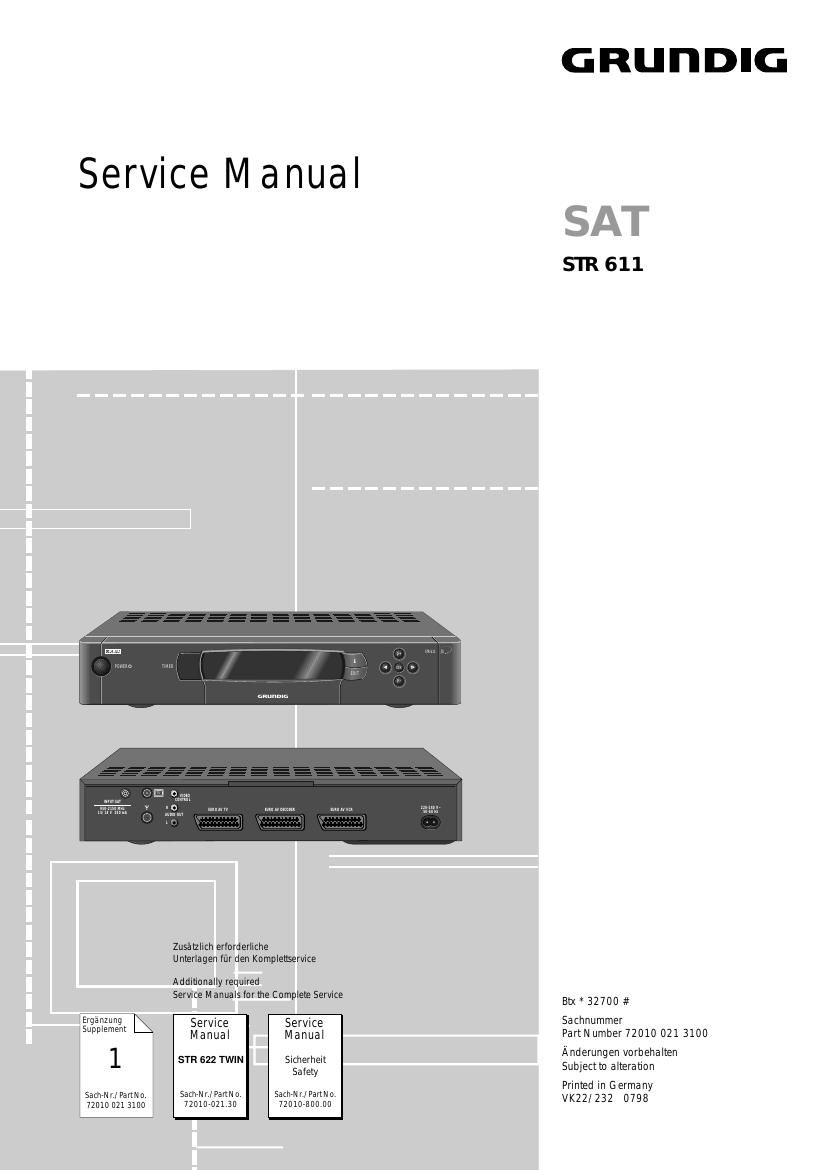

Service M anual

E

mum

cannula

V '0 Ewuvw mm mm mum

Zuséizlich erforderliche
Unterlagen fiir den Kompleflservice

Addifionaily required
Service M anuals for me Complete Service

Sigaiéiilii Service Service
p Manual Manual
1 STR 622 TWIN Sicherheit
Safety
SachrN r/ PanNo. SaChrN r I PartN n. 5361" V I PaflN a.
72010 0213100 7201002130 720107800 00

GRunDIG

SAT

STR 611

W" 32700 #

Sachnummer
Part N umber 72010 0213100

Anderungen vorbehalten
Subjectto alteration

Printed in Germany
VK22/232 0798

Page 2

Allgemeiner Teil/ General Section

STFI 611

Es gelten die Vorschriften und Sicherheltshin-
weise gemaB dem Service Manual "Sicherheit",
Sach-Nummer 72010-800.00, sowie zusatzlich
die eventuell abweichenden, landesspezifischen
Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-800.00, as well as the
respective national deviations.

@

Sicherheitshinweise zu Lithium-Batterien

Vorsicht bei Lithium-Batterien:

Bei falscher Handhabung (Uberhitzung, Falschpolung oder Kurz-
schluB) der Lithium-Batterien besteht Explosionsgefahr!
Lithium-Batterien dflrten nur gegen Original-Ersatzteile (s. Ersatz-
teilliste) getauscht werden.

Die verbrauchten Lithium-Batterien entsorgen Sie bitte fachgerecht.

FUr diese Gerate gilt das Service Manual STR 622 TWIN.

Es entfallt der Schaltungsteil "Teilschaltplan VCR".

Diese Erganzung dokumentiert die unterschiedliche Bestflckung des
Gerates.

Grundlage fur den Service sind:

- Sicherheitsvorschriften (Sach-Nr. 72010-800.00)

- Service Manual STR 622 TWIN (Sach-Nr. 72010-021.30)

- 1. Erganzung STR 611 (Sach-Nr. 72010 021 3100)

Durch die EDV-Umstellung wurden die bisherigen 10-stelligen
Sachnummern auf12-stellige geandert.
Beispiel: bisher: 29504-11122

neu: 29504 111 2200
Wahrend der Umstellphase konnen im Service Manual beide
Schreibweisen vorkommen.

Inhaltsverzeichnis

Seite
Allgemeiner Teil 1-1 ...1-6
MeBgerate....... 1-2
Technische Daten 1-3
Modulubersicht... 1-3
Bedienungsanleitung ................................................................... 1-4

Platinenabbildungen
und Schaltplane 2-1 ...2-11

Oszillogramme 2-1
Chassisplatte .. 2-2
Gesamtschaltplan TV 2-6
Bedieneinheit mit Anzeige .. 2-10

Ersatzteilliste 3-1 ...3-2

Allgemeiner Teil

MeBgerate

Regeltrenntrafo
DC-Voltmeter

Oszilloskop
Frequenzzahler

Beachten Sie bitte das Grundig Me Btechnik-Programm, das Sie unter
folgender Adresse erhalten:

Grundig Instruments

Test~ und MeBsysteme GmbH

Wiirzburger Str. 150, D-90766 Fflrth/Bay.
Tel. 0911/703-4118, Telelax 0911/703-4130
eMail: instruments@grundig.de

Internet: http:l/www.grundig-instruments.de

Safety Precautions for Lithium Batteries

Warning for lithium batteries:

Lithium batteries, if incorrectly used (excessive heat, wrong connec-
tion of terminals, short circuit) represent a danger of explosion!
Lithium batteries must be replaced only by original spare parts (see
Spare Parts List). Observe the appropriate disposal regulations for
exhausted lithium batteries.

For these TV sets the Service Manual STR 622 TWIN is applicable.

The circuit section "Part of the Circuit VCFI" is omitted.

This Manual describes the differences in the components fitted to this
model.

Basic instructions for servicing are given in the:

- Safety Instructions (Part No. 72010-800.00)

- Service Manual STR 622 (Part No. 72010-021.30)

- 1st Supplement STFI 611 (Part No.72010-021.31)

Due to the conversion 01 the EDP system, the previous 10-digit part
numbers were change to 12-digit numbers.
Example: previous: 29504-11122

new: 29504 111 2200
During the conversion of the system, either form may be found in
the Service Manual.

Table of Contents

Page
General Section 1-1 ...1-9
Test Equipment
Technical Data .
Module List....
Operating Instructions .................................................................. 1

Layout of the P685
and Circuit Diagrams 2-1...2-11

.1
.1
.1

-2
-3
-3
-7

Oscillogrammes . 2-1
Chassis Board .. . 2-2
General Circuit Diagram T . 2-6

Control Unit with Indication 2-10

Spare Parts List 3-1 ...3-2

General Section

Test Equipment

Variable isolating transformer
DC Voltmeter

Oscilloscope
Frequency counter

Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:

Grundig Instruments

Test- und MeBsysteme GmbH

Wflrzburger Str. 150, D-90766 Fflrth/Bay.
Tel. 0911/703-4118, Telefax 0911/703-4130
eMail: instruments@grundig.de

Internet: http:l/www.grundig-instruments.de

GHUNDIG Service
