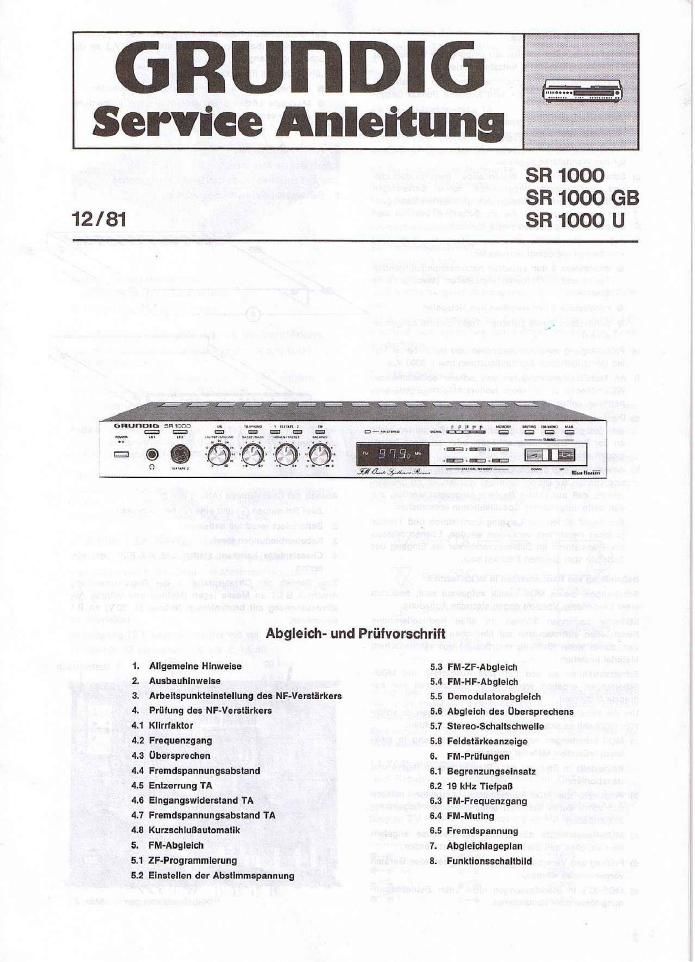

Grundig SR 1000 Service Manual

Page 2

1. Allgemeine Hinwelse

Achlung! Netzschalte! smallet nur einpulig, vor Weehsel der

Prlmérsicherung unbsdingl Nelzstecker zishen!

Das Gerél mull den Sioherheitsbestimmungen geméfl VDE

0360 H/HSS enlsprachen: Es sind folgende Punkte beson-

devs zu beaohten:

a Alle nalzspannungsiiihrenden Leilungen mfissen in den

Lfitésen duroh Umbiegen mechanisoh gesioherl sein.

Primérseillg sind nur Isolierschléuche mit mindeslens

0,4 mm Wandstérke zugelassen.

c) Sahwer enlllammbave Widerslénde, Malalloxidschicht-
und hochgeslellle Widerslénde. sowie Sicherungen
(G-Sohmelzeinsélze) massen den geiorderlen Bedingun-
gen snlsprechan und die im Schaltbild bzw. in den
Stucklisten aufgeliihrlen Wane besitzenl

dl Auf der Prims'irseite sind die getardenen Lult- und

Krlechwega unbedingl einzuhalten:

O mindestens 6 mm zwisehen nelzspannungslfihrenden
Teilen und bsrflhrbaren Mekallteilen (Melallgehiuse
usw.)

Q mindestens 3 mm zwlschen den Nelzpalen

O mindestens 2 mm zwischen Tralo und Beiestlgungs-
winkel

Prflfspannung zwisohen Netzpolen und berfihrbaven Tai-

len (Melallgehéuse, AnschluBhuchsen usw.): 3000 V.

l) An Melalloxidwiderslénden und schwav enfllammbaren

Widersténden dilrfen kelne lsollersohlfiuohe. Flasflkkap-

pen usw, anliegen.

Die Leitungen im Bereieh der Smaller-[Tramplane mfls~

sen gut gebunden und gehalten sein. Sie dfiden nicht

an der Primérsicherung anliegen, Oder an diese hlnzu-
blegen sein.

Scwelt liir die in dlesam Geri! verwsndeten Transistaren

und Dioden BV-Blétter angelegl wurden. is! zu gewéhr-

leisten, dafi nur solche Bauteile eingesem warden. dis
den darin autgeifihnen Spezifikalionen entspreohen.

Pro Kanal dflrlan nUI Leislungslransisloren und Trainer

is eines Harslellers varwendet warden. Ebenso milsssn

die Transisloren Im Differenzverstérker am Eingang der

Endslufa vorn gleichen Fabrlkal sein.

b

e

9

h

Behandlung Von Bauelemenlen In M05 Sahaltungen. die in MOSJeknik auigehaut slnd. bediirlen
einer besonderen Vorsiohl gegen statische Aulladungl
Statisma Ladungen kfinnen an allen hoohlsollerandsn
Kunslstolfen auftreien und aul Menschen Libertragen wer-
den. zumal wenn Kleidung und Schuhe aus synthetisehem
Material bestehen.

Schulzslrukluren an den Ein- und Ausgangen der MOS-
Schallungen ergeben wegen ihrer Elnsohaltzeit nur be-
grenzie Slcherheit

Um die Bauelemente vor slatischen Aufladungen zu schiil-
zen empliehll es sich. lolgande Regeln zu beachlen:

a) MOS~Schallungen sullen bis zur Verarbeilung in elek-
Irisch leilendem Material verbleiben,

Keineslalls in Slyropor oder Plaslikschlenen lagern und
lransporlierenl

Personen die MOS-Bauelemenle bearbeilen. miissen
sich zuvor dutch Berfihren eines geerdelen Gegenstam
des enlladen.

MOS-Bauelements dfirlen nur am Gshfiuse angefaBl
werden, ohne dal! die Anschlilsse berfihn werden.
Prlifung und Verarbeitung darl nur an geerdeten Geréten
vargenomman warden.

M08405 in Slecklassungen nichl unler Betriebsspan-
nung Ifisen oder Kamaktiaren.

b

c

d

e

() Bei p-KanalMOS-Bauelemenken dflrlen keine positive"
Spannungen (bezogen am Substratansdilufl V) an die
Schaltung gelangan.

g) Létvorschriflen (fir MOS-Sohallungan:

O Nur nelzgelrennke Nladervolllétkolben venuenden.

O Maximale Leizeil 5 Sekunden bei siner Kolbenlem-
peratur von 300 °C his 400 °C

2. Ausbauhinwelse

Ullnen des Gariles (Abb. 1)

1, Vler Schrauben ® an den Seilen herausdrehen.
2. Gehéuseoberleil naeh oben abheben.

Ausbau der chasslsplalle (Abb. 2 und 3)

1i Zwei Schrauben ® und eine @ herausdrahen.

2. Banerlelachversehluli enlfernenl

3. Kabelverbindungen Ifisen.

4i Chassisplane hochkant stellen und mi! Kflnlrlppe elu-
raslen.

Zum Belrieb der Chassisplafla In dar Reparatmstellung
AnschluB 55/1 an Masse legen (Mutiny) und extema Ab~
stlmmspannung mll brummlrelem Nelzleil [a-aoV) an B1
einspdisen.

0 Batterieiach

Kabelverblndungen Abb. 2
