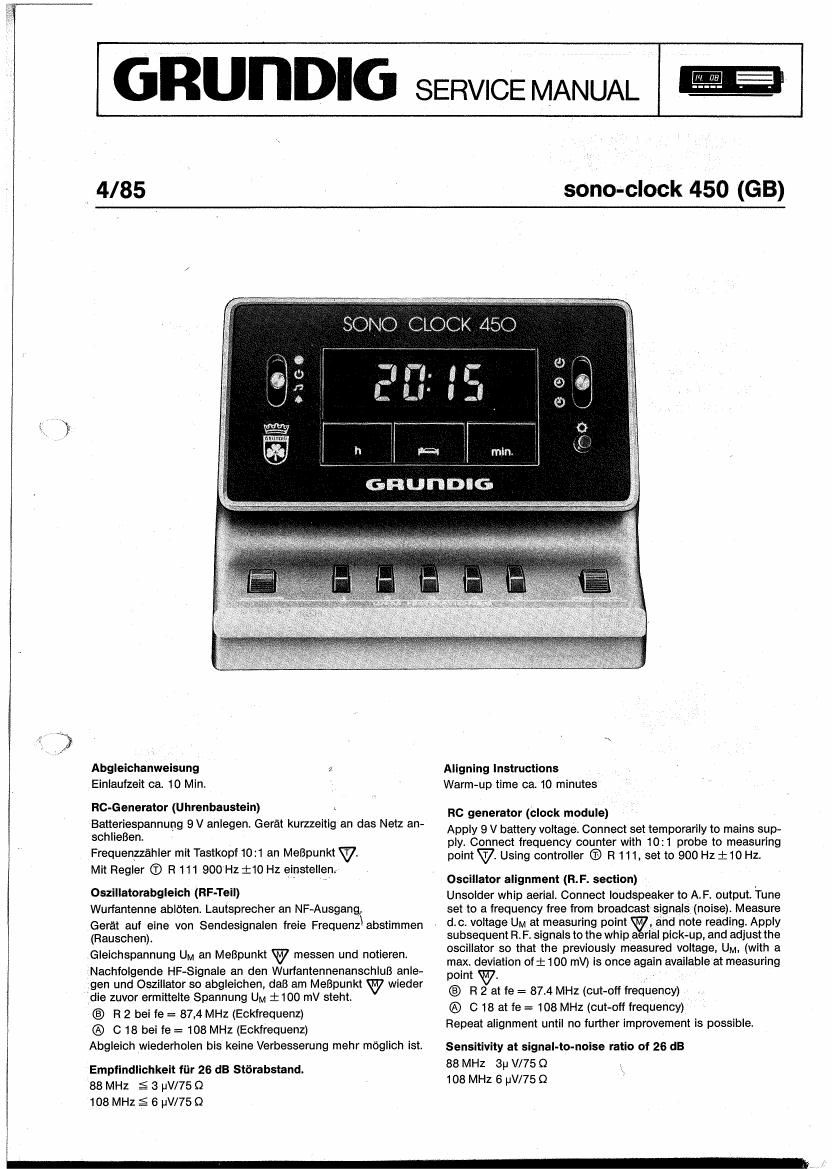

GnunDIG SERVICE MANUAL

4/85

sono-clock 450 (GB)

(l (kt

x. w -,

tEREJflflSfi

Abgleichanweisung s
Einlaufzeit ca. 10 Min.

Etc-Generator (Uhrenbaustein)

Batteriespannung 9 V anlegen. Gerét kurzzeitig an das Netz an-
schlieBen.

Frequenzzélhler mitTasfkopf10:1 an MeBpunkt v

Mil Regler (D R 111 900 Hz :10 Hz einstellen;

Oszillatorabgleich (RF-Tell)

Wurfantenne abloten. Lautsprecher an NF»Ausgang,

Gerat aut eine von Sendesignalen freie Frequenzlabstimmen
(Rauschen).

Gleichspannung UM an MeBpunkt W messen und notleren.

'Nachfolgende HF-Signale an den Wurfantennenanschlufi anle-

gen und Oszillator so abgleichen, dais am MeBpunkt W wieder

Idle zuvor ermittelte Spannung UM i100 mV steht.

R 2 bei fe = 87,4 MHz (Eckfrequenz)
® 0 18 bei fe = 108 MHz (Eckfrequenz)
Abgleich wiederholen bis keine Verbeseerung mehr moglich ist.

Emptindllchkeit fiir 26 dB Storahstand.
88 MHZ g 3 uV/75 Q
108 MHz s 6 uV/75 Q

. dc. voltage UM at measuring point

Aligning Instructions
Warm-up time ca. 10 minutes

RC generator (clock module)

Apply 9 V battery voltage. Connect set temporarily to mains sup-
ply. Connect frequency counter with 10:1 probe to measuring
point V. Using controller ® R 111, set to 900 Hz :10 Hz.

Oscillator alignment (R. F. section) .
Unsolder whip aerial. Connect loudspeaker to A.F. output. Tune
set to a frequency free from broadcast signals (noise) Measure
, and note readings Apply
subsequent R. F. signals to the whip a rial pick-up, and adjust the
oscillator so that the previously measured voltage, UM. (with a
max. deviation of i 100 ml!) is once again availableat measuring
point . ,

R 2 at fe = 87.4 MHz (cut-off frequency)

® C 18 at te = 108 MHz (cut-off frequency)

Repeat alignment until no further improvement is possible.

Sensitivity at signal-to-noise ratio of 26 dB
88 MHZ 3;: VHS Q
108 MHz 6 pV/75 Q
