Grundig SE 1210 Service Manual

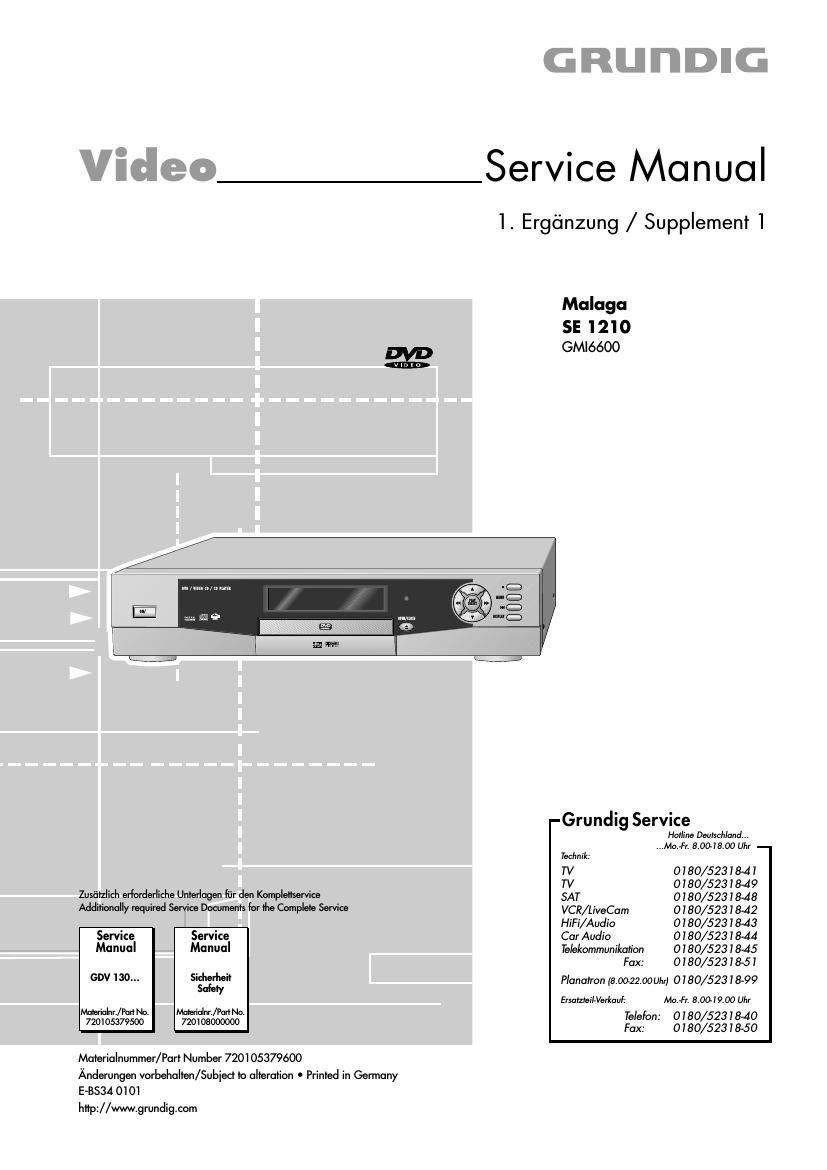

Page 1

Service Manual

1. Ergdnzung / Supplement 1

2?

Zusfiitzlich ertordediche Unterlagen Kir den Komplettservice
Additionally required Service Documents tor the Complete Service

Service
Manual

GDV 130...

Materiulnr/Part No.
7201 05379500

Service
Manual

Sicherheit

Safety

Materiulnr/Part No.
7201 08000000

Materialnummer/Pan Number 720105379600
Anderungen vorbehalten/Subiect to alteration 0 Printed in Germany

E-BS34 010]

http://www.grundig.com

Malaga
SE 1 210
GM|6600
Grundig Service
Hot/me Deutschlund...

,..Mo.-Fr. 800-1800 Uh:
Technik.
TV 0180/52318-41
TV 0180/52318-49
SAT 0180/52318-48
VCR/LiveCam 0180/52318-42
HiFi/Audio 0180/52318-43
Car Audio 0180/52318744

Telekommunikation O 1 80/523 1 8-45
Fax: 0180/52318-51

Planatmn 180022.001)»; 0180/523 1 8-99

ErsatzteiI-Verkauf: Mo.-Fr. 800-1900 Uhr

Telefon: 0180/52318410
Fax: 0180/52318-50

Page 2

Allgemeiner Tell / General Section

Malaga SE 1210

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000000, sowie zusatzlich die eventu-
ell abweichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.

Einffihrung

Diese Service-ManuaI-Ergénzung enthalt die Ersatzteillisten der
Gerateserie Malaga SE 1210. Des Weiteren ist das Wiederherstellen
der Geratefunktion nach Austausch des EEPROMs (U204) oder der
Chassisplatte beschrieben.

Grundlage fflr den Service sind:

- Service Manual GDV 130, GDV130/2, GDV 130/4
(Materialnummer 720105379500)

- 1. Erganzung (Materialnummer 720105379600)

- Service Manual "Sicherheit" (Materialnummer 720108000000)

Servicehinweis
Malaga SE 1210

Wiederherstellen der Geratetunktion nach Austausch des
EEPROMS (U204) oder der Chassisplatte

- CD-Schublade 6ftnen

- Folgende Tasten der Fernbedienung nacheinander driicken:

", "0", "0", "STEP", "SHUFFLE", "NEXT"

Introduction

This service manual addition contains the spare parts lists torthe sets
of the Malaga SE 1210 series. It also describes how to recover the
functions ofthe set after replacing the EEPROM (U204) orthe chassis
board.

Basic instructions for servicing are given in the:

- Service Manual GDV 130, GDV130/2, GDV 130/4
(Part number 720105379500)

- Supplement1 (Part number 720105379600)

- Service Manual "Safety" (Part number 720108000000)

Service Instruction

Malaga SE 1210

Reactivation ot the DVD-Player after exchanging the EEPROMs

(U204) or the Chassis board

- open CD tray

- Press successivel the following keys of the remote control:
"SETUP" 2", " "STEP", "SHUFFLE", "NEXT"

GRUNDIG Service
