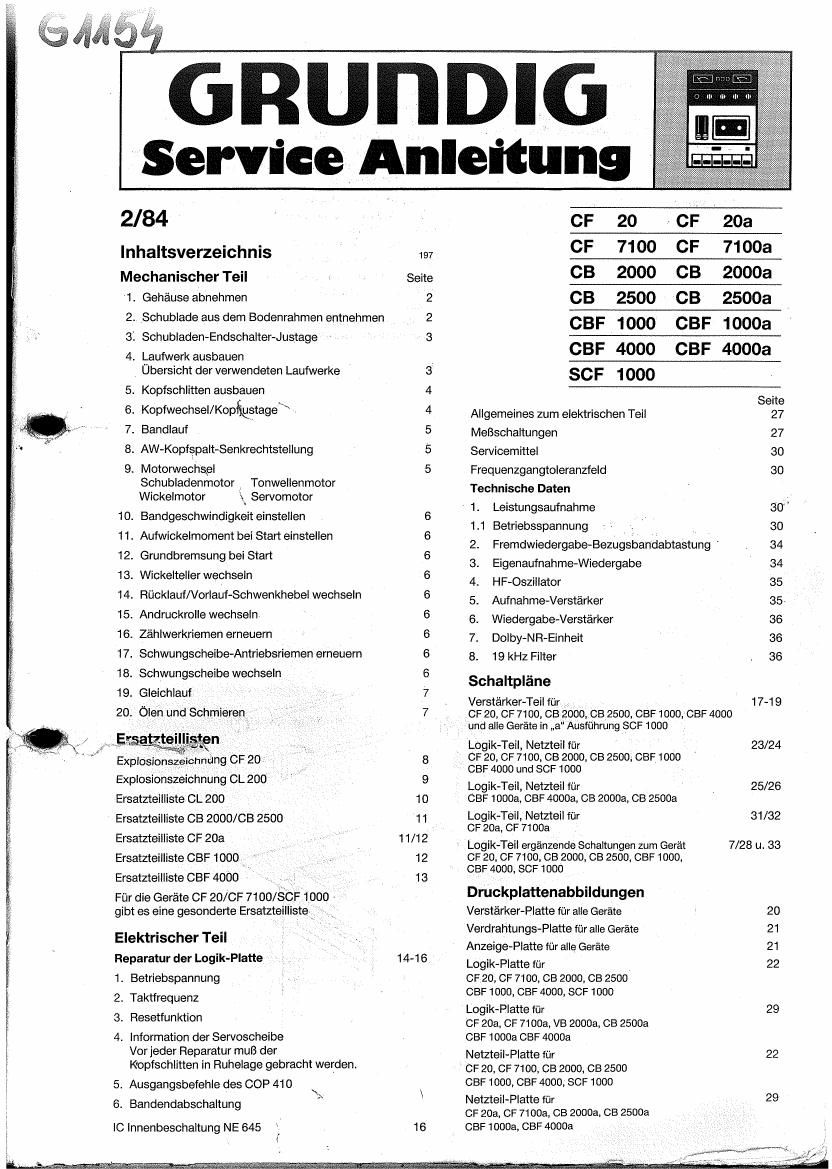

Grundig SCF 1000 Service Manual

Extracted text from Grundig SCF 1000 Service Manual (Ocr-read)


Page 2

Eiektrischer Teii
Reparatur der Logik-Platte

Beim Ausfall der Logik-Platte ist bei einer Reparatur nach

nach folgenden Punkten vorzugehen.

Erfcrderliche MeBgeréte: Vielfach MeBgerét
GIeichspannungs-OszilIoskop

1. Betriebsspannungen

+A 20-28V
+B 10-14V
+C 18V

Die Betriebsspannung fflr den COP 410 wird fiber den \Mder-
stand R 408 zugefflhrt und betrégt am Pin 9 ca. 6 \L

Die Spannung am Pin 9 entspricht dem High-Pegel (H) fur
das Eingangs'Bit-Muster derServoscheibe und der Funktion-
schalter.

2. Taktfrequenz

Am PIN 3 des COP 410 befinden slch die frequenzbestimmen-
den Bauteile C 403 und R 405 des Schmitt-Trigger-Oszillator.

MeBung erfolgt am Pin 16.

3. Resetfunklion

Beim Einschalten des Gerates wird der Mikrocomputer
(COP 410) fiber die Resetschaltung am Pin 4 zurflckgesetzt,
urn einen einwandfreien Funktionsablauf zu gewahrleisten.

Uberprflfen:
MeBung enolgt am Pin 16 (Pin 4 nicht gegen Masse).

Nach dem Einschalten muB die Taktfrequenz fflr ca. 35 ms am
Pin 16 anstehen (Resetfunldion).

Some dies nicht der Fall sein ist die Resetschaltung defekt.
Der Pegel am PIN 4 wird nach derVeIzbgerungszeit High (Be-
triebszustand).

4. Information der Servoscheibe flberpriiien

An den Eingéngen des COP 410 muB bei Stellung nStop«
folgendes Bit-Muster anliegen (Kopfschlitten in Ruhelage).
Ruhelage des Kopfschlittens ist dann erreicht, wenn das Loch
im Schaltrad mit dem Nippel des Chassis sich in Deckung
befindet. Siehe Abb.1


Pin 4 auf Masse Iegen. MN 5 MN 6 MN 7 MN 8
Die Rechteckspannung betrégt ca. 5 Vss. L H _ H H
Bit-Muster In Ruhelage (Stop)
Taktfrequenz: ca. 50 kHz
+
Blockschaltbild
320
82k
56p
VEE m H
l. 9 3 5
680
:uuse
1
21 D
4 Wickei- Tacho-
/ motor scheibe
01 RL N
23 y;
D? Sfurf 1 Wrckelmoror»
C UP 410 22 5'» :@
)9 s feu e r u n 9
D3 VL
L3 10 21 f)"
60 lmpulsuus-
17 wertung durch
11 18 G1 Opfokoppler
Aufnuhme-
sperre
l- 12 19 52
L 13 20 [33
I 14 1 15 16
E E E E 51 END-L 50 SK IAutovRepeut
VL RL Aufn. Start Stop Pause
'A
Funkfion 11.09
Start-9510p
4 Bundenub -
. I, schuHung 10 w-OQB
51 f '
Optokoppler Stop 9 up I
\ Sfeuer-
scheibe
Servo-Mnforansreuerung m, Etngungsinf.
