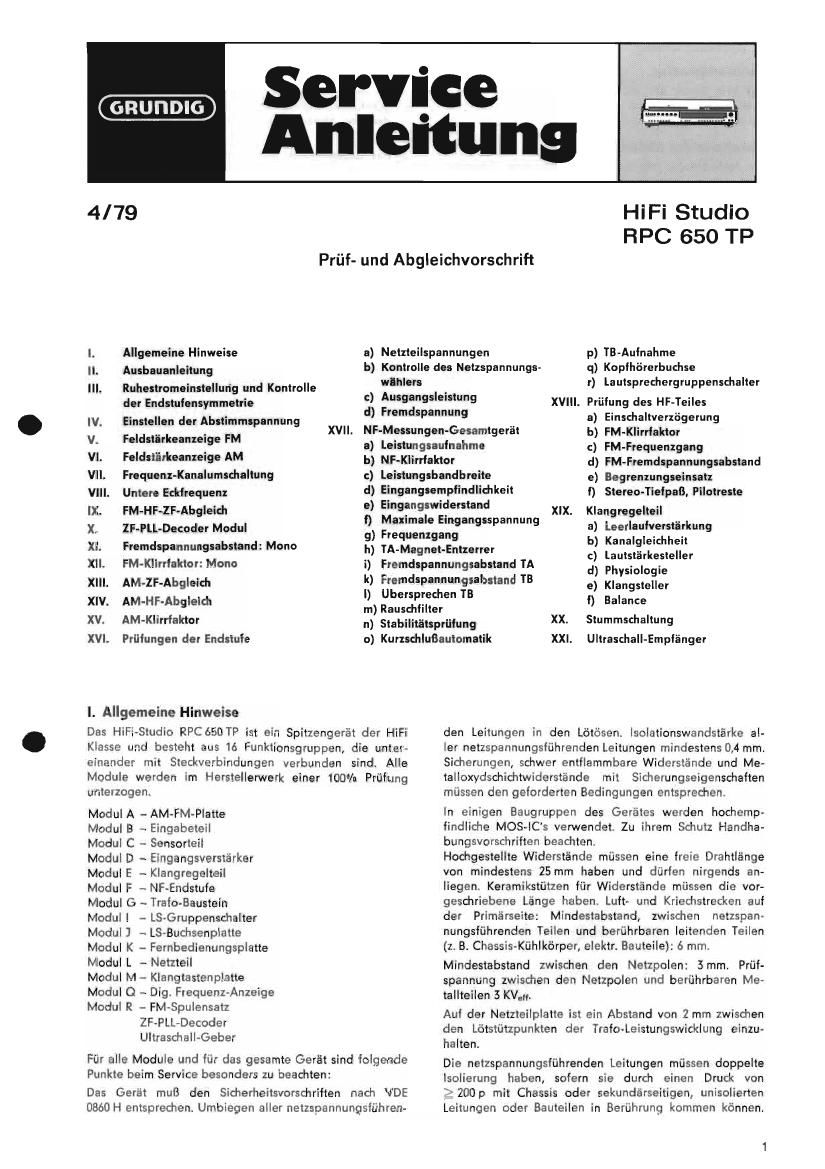

Page: 1 / 22
left right
Grundig RPC 650 TP Service Manual

Extracted text from Grundig RPC 650 TP Service Manual (Ocr-read)


Page 2

ll. Ausbauanleilung

Service-Hinweise

Das HiFi Studio RPC 65OTP isl servicelreundlich aulge-
baul. Bitte beachten Sie beim Ausbau des Gerétes bzw.
einzelner Baugruppen die nachfolgenden Hinweise:

Abnehmen der Abdeckhaube

Die Abdeckhaube léfit sich mfihelos aus ihren Scharnier-
kappen ziehen. Vorsicht, Bagel nid1tverkanlen!

Ausbau des Plattenspielers

(transportgesicherl Bild1 C)

1. Zwei Blechschrauben herausdrehen.

2. Transporlsicherungsschraube im Uhrzeigersinn drehen,
bis sie ca. 15 mm tieler rulscht (Bild 1 B).

3. Planenwechsler nach rechls schieben und mi! geeigne-
Iem Schraubenzieher Verriegelung lfisen (siehe Skizze).

4. Wechsler links anheben, und Transportsicherungs-
sd1raube aushéingen (Bild 1A).

5. Steckverbindungen Ibsen und Wechsler herausnehmen,
Ausbau Splalslsllung

transport
gesldlerl

A
Abb.1

Fiir erlorderliche Reparaturen am Plattenspieler, is! die
von der Firma Dual herausgegebene Service-Anleitung
verbindlid'l.
Anschrifl: Fa. Dual

Gebrfider Steidinger

7742 5!. Georgen/Sdlwarzwald

Ausbau des Cassettenrecorders CN 830 HiFi
1, Zwei Schrauben der Abdeckleiste herausdrehen.

2. Am Cassetlenrecorder die Taslen "Stopp" und ,,Vorlaul"
gleichzeilig drficken und festhalten; in die Fingermul-
den der Abdeckleisle greilen und diese hochheben
(Abb. 2).

3. Das Casseltendeck nach vorne schieben und herausi
nehmen.

4. Dloden- und Netzkabel abzlehen.

Abnehmen des Gehéiuseoberteils

Drehschaller der Lautsprecher- und Kopfhérerfunktionen
abziehen. Die rot gekennzeichneten sechs Schrauben am
Chassisboden herausdrehen und Gehéuseoberleil abneh-
men (Abb. 3).

AM-FM-Plaue

Fiir Arbehen an! der Lélseite der Platte kann diese hoch-
gestellt werden. Dazu entfernt man die Kreuzschlitzschrau-
be auf der Rijckseite des Chassisbodens (Abb. 4).

Abb. 4
