Grundig PSU 12 Service Manual

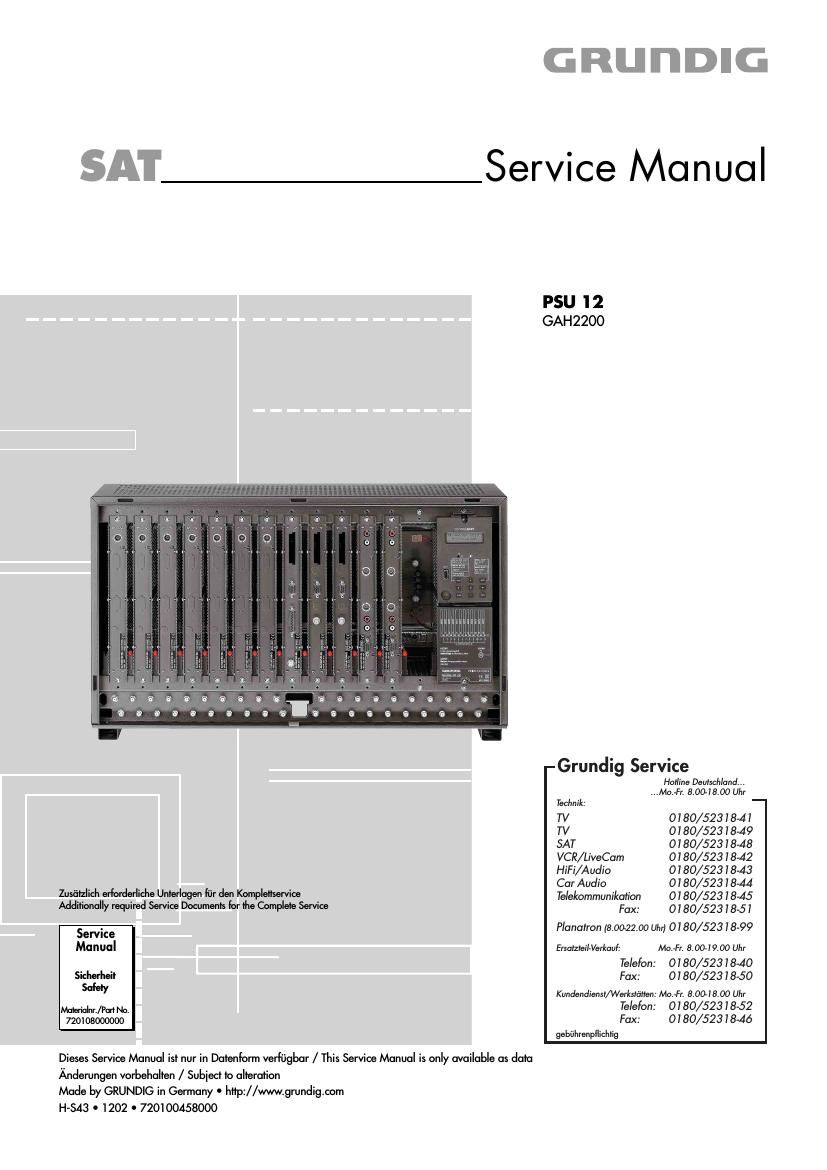

Page 1

GRUDDIG

SAT Service Manual

PSU 12
GAH2200

-Grundig Service

HorIine Deuischland,..
,..Mo.-Fr. 8.004800 Uh!
Technik;
TV 0I80/523I8-4I
TV 0I80/523I8419
SAT 0I80/523I8418
VCR/LiveCam 0IBO/523I8412
HiFi/Audio 0 I 80/523 I843
CaIAudio 0I80/523 I844
Zusfitzlich erforderliche Unierlagen Iijr den Kompleilservice Telekommunikafion 0130/52} 1 845
Additionally required Service Documenis for ihe Complede Service Fax: 0 I 80/523 1 8-5I
. Planarron {80022.00 [1hr] 0180/52.? 18-99
Servuce
Manual ErsalesiI-Varkauf: Mo,»Fr. 50049.00 Uhr
Telefon: 0 I 80/523 I 8-40
Sicherheil Fax: 0 I 8 0/ 523 I 8-50
we" Kundendiensr/Wsrkslfiflen: Mo.-Fr. 80013.00 Uh:
mam/Pa" ND Telefon: 0 I 80/523 I 8-52
720103000000 Fax: 0180/52.? I 8-46
gebu-hrenpmcmig

Dieses Service Manual is! nur in Daienform verffigbar / This Service Manual is only available as data
Anderungen vorbehahen / Subied to alieraiion

Made by GRUNDIG in Germany . hflp://www.grundig.com

H-543 0 1202 0 720100458000

Page 2

GRUNDIG Service

PSU 12

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual Sicherheit,
Materialnummer 720108000000, sowie zusatz-
lich die eventuell abweichenden, landes-
spezifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000000, as well as the re-
spective national deviations!

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1 - 21 - 9
Messgerate/Messmittel 1 - 2
Servicehinweise 1 - 2
Technische Daten 1 - 3
Schaltplansymbole ........... 1 - 3
Service- und Sonderfunktionen 1 - 4
Descrambler-Nachriistsatz DNS-Universal 1 - 5
Kassettenflbersicht .................................................................... 1 - 9

Schaltpléne und

Platinenabbildungen
Netzteil ..........
Eingangsverteiler .
Backplane ...........

Descrambler DNS Universal
Ausgangssammler ..
LCD-Modul .
Bedieneinheit

Ersatzteillisten

Allgemeiner Teil

Messgerate/ Messmittel

Mess-Sender
Oszilloskop
Digital-Voltmeter

Servicehinweise

Achtung: ESD-Vorschriften beachten [A

Vor Offnen des Gehéuses Netzstecker ziehen.

Um die hochfrequenztechnischen Vorschriften wie Z.B. Storstrahlung,
Storleistung, Oszillatordrift, Einhaltung der Bild- und Tonnormen zu
gewahrleisten, werden die Kassetten in der Fertigung mit groBem
computeruntersttitztem Messgerateaufwand abgeglichen.

Auch bei der Reparaturml'lssen nachjedem Eingriffin die Kassette alle
Parameter kontrolliert bzw. eingestellt werden.

Deshalb sind die Kassetten nur als Tauschteil erhaltlich, die
Schaltung und der Abgleich der verschiedenen Kassetten mit Tuner
und Modulator nicht veroffentlicht.

Auch werden fflr diese Kassetten keine Ersatzteile bevorratet.

Nach Austausch einer Kassette muss der Ausgangspegel mit
dem jeweiligen Pegelsteller am Ausgangssammler an die An-
tennenanlage angepasst werden.

Table of Contents

Page

General Section 1 - 2 1 - 9
Measuring Instruments/ Equipment
Service Hints
Technical Data
Circuit Diagram Symbols
Service and Special Functions
Descrambler Retrofit Kit DNS-Universal
Cassettes Overview ...................................................................

Circuit Diagrams and

Layout of the PCBs.
Power Supply ..
Input Distributor
Backplane ..........................
Descrambler DNS Universa
Output Collector Field ..
LCD Module .
Control Uni

Spare Parts Lists ..

General Section

Measuring Instruments / Equipment

Signal Generator
Oscilloscope
Digital Voltmeter

Service Hints

Attention: Observe the ESD safety regulations {A

Disconnect the mains plug before opening the set.

To ensure the compliance with the regulations valid in the field of high-
frequency engineering, forexample concerning interference radiation,
interference power, oscillator drift, picture and sound standards, the
cassettes are adjusted in the factory using a multitude of computer-
aided measuring instruments.

On carrying out repairs within the cassette all parameters must be
checked and adjusted if necessary.

That is why the cassettes are available only as an exchange part.
Therefore we refrain from publishing the circuit diagram and alignment
procedures of the different cassettes with tuner and modulator.
Spare parts for these cassettes are not kept in stock either.

0n replacement of a cassette the output level must be adjusted
with the respective level control at the collective output to match
with the antenna system.
