Grundig PS 8000 Service Manual

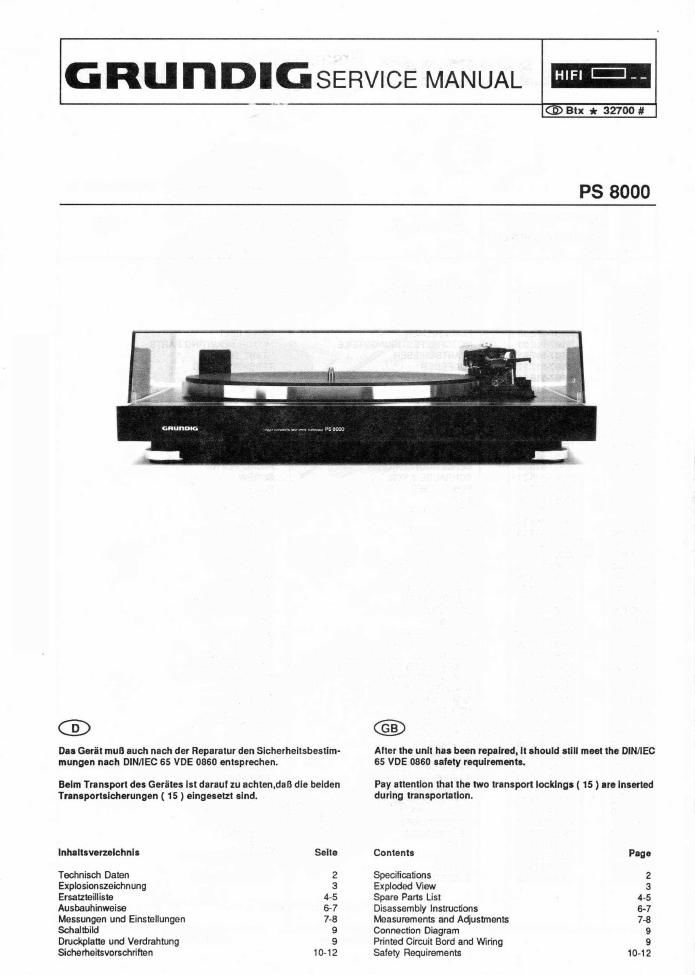

Page 1

GRU nDIG SERVICE MANUAL MEI

® le * 32700 #

PS 8000

©

Du Geri! mufl auch nach der Reparalur den Slcherheksbesllm-
mungen nach DIN/IEC 65 VDE 0860 enlspvechens

Belm Transport des Geriiles Isl darsuf xu achlenfiafl die belden
Transponslcherungen ( 15 ) eingeselzl slnd.

Inhallsverzelchnls Seile

Technisch Dalen
Explosionszeichnung
Ersalzteillisla
Ausbauhinweise

Messungen und Einslellungen
Schaltbild

Dmckplane und Verdrathng
Sicherheilsvorschriflen 10'12

\lqib
wmmqmmm

Aner the nu has been repalred. II should Ilill meal lhe DIN/IEO
65 VDE 0860 -��er requlremenu.

Pay ananllon that the two lranspon lacking: ( 15 ) In Inserted
during lransporlalian.

Conlenls Page
Specihcauons 2
Exploded View 3
Spare Pans Lisl 475
Disassembly Instructions 6»7
Measurements and Adjustments 7-8
Connection Diagram 9
Printed Circuit Bord and W¢ring 9
Safety Requirements 10-12

Page 2

Technische Daten
Specification

Mollwerto a Typlacho Wart-

Measured values = typical v-qu

Rlommanlrleb
elektronisch - garageltar Gleichstrommotor

Boll drive
electronic - controlled DC motor

Natuplnnung Main: voltage 2:30 V I 50 Hz
( Stackdosen - Netzgerélt) ( Mains set)

Lalstunguufnlhme Power requiremonl 15 w
Plattenleller - Drahzahlen Platter speed: 337, ; 45 U/min.
Glelchlaulschwankungen Wow and llultar 1 0,07 / o_o4 94
( DIN ) ( DIN )

Plattenlallor Platter 304 mm .
Verwindungssteiler Alu - Flohnonarm Distortion A lree aluminium tubular tonaarm
Stérspannunuubsland Signal - to - nols- rallo

(DIN 45500) (DIN 45500)

Rumpal - Fremdspannungsabstand Rumble unwighted signal , to » noise ratio 43 dB

Flumpel - Gleichspannungsabstand Rumble wighted signal - to - noise ratio 72 dB
Ellskllve - Tonarmliinga Ettectlvo tonearm length 21 mm
Kriiplungswlnkel Ollset angle 29°

Uberhang Overhang 195 mm
1angentlaler Spurlehlwlnkal Tangential tracking error 0.15%," Rad.
Magnet - Yonabnehmer Cartridge ULM 65 E

HlFi DIN 45500 HiFi DIN 45500

rot Fl rechter Kanal red Fl right channel

gain RG rechter Kanal Masse green RG right channel ground

blau LG linker Kanal Masse blue LG lelt channel ground

weifs L linker Kanal white L lelt channel

Dlamnnlnadel Diamond stylus Dual DN 165 E
ehiptisoh elliptical 15 x 5 W O
ellektive Nadelmasse equivalent stylus tip mass 0.5 mg

Em plohleno Aullagekraft

Tracking lcrce

15 mN(12,5-16mN)

Ubeflragungsberelch Frequency range 10 Hz - 25 kHz
Oberlragungsfaktor Output 4 mV 1 5 cms / 1 kHz
Compliance horizontal Compliance horizontal so am / mN

vertikal venical 25 pm I mN
Tonabnehmergewlcht Cartridge weight 2,5 g
Geumlkapazllfit Total capacitance
Tonarrnleitung und Tonabnehmerkabel Tonearm leads and audio - cables .3150 pF

Abmessungen ( B x H x T)

Dimension: ( W x H x D)

435 x ll9 x 375.5 mm
