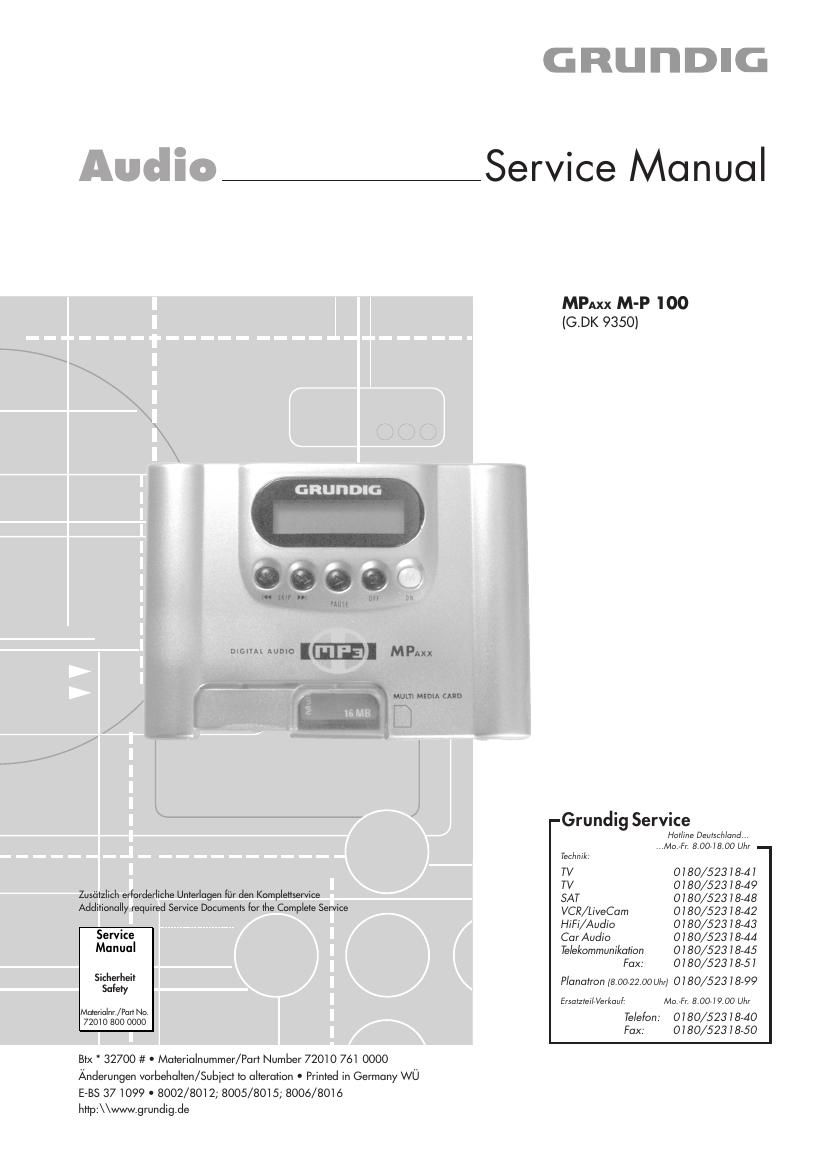

Grundig MPAXXMP 100 Service Manual

Page 2

Allgemeiner Teil/ General Section

MPAXX M7P1 00

Es gelten die Vorschritten und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialummer 72010 800 0000, sowie zusatz-
lich die eventuell abweichenden, landes»
spezifischen Vorschritten!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010 800 0000, as well as the
respective national deviations.

® lnhaltsverzeichnis

Allgemeiner Teil
MeBgerate / MeBmittel.
Technische Daten
Ausbauhinweise.
Bedienhinweise ..

Schaltplane und
Druckplattenabbildungen 2 -1 2 -

Schaltplane ............
Platinenabbildungen .
Oszillogramme .......

Explosionszeichnung
und Ersatzteilliste 3 -1

Allgemeiner Teil

MeBgerfite / MeBmittel

DC-Voltmeter, Oszilloskop, Frequenzzahler

Beachten Sie bitte das GRUNDIG MeBtechnik-Programm, das Sie
unter folgender Adresse erhalten:

Table of Contents

General Section.
Test Equipment / Aids
Technical Data ...........

Disassembly Instructions
Operating Hints ..............

Circuit Diagrams
and Layouts of the PCB............... 2 -1 2 -

Circuit Diagram
Layout oi the PCBs .
Oscillogrammes ..

Exploded View and
Spare Parts List 3 -1

General Section

Test Equipment / Aids

DC Voltmeter, Oscilloscope, Frequency Counter

Please note the Grundig Catalog "Test and Measuring Equipment"
obtainable from:

Grundig AG, Geschaltsbereich Instruments Test- und MeBsysteme, Wflrzburger Str. 150, D-90766 Forth
Tel.: 0911 /703-4118; Fax: 0911 1703-4130, eMail: instruments@grundig.de, Internet: http:\\www.grundig-instrumenls.de

Technische Daten

MPAxx
Kartenschachte 2 x fUr MultiMediaCards/ROS Cards
Anschliisse ....................... Kopfhorer 3,5mm Klinke

serielle Schnittstelle ffir Verbindung zum PC

externes Netzteil

Stromversorgung ........................................ 2x 1,5V Mignon LR6 AA
(Spieldauer bis zu 14 Stunden)

.20x110x70mm
................. 90 g

GroBe (H x B x L)
Gewicht (ohne Batterien) .

Multi Media Card (Karte mit Flashspeicher)

1,4 x 24 x 32mm
. 1,59
. 1000g
Wiederbeschreibbarkeit ................... uber 100.000 mal beschreibbar

ROS Card (Record on Silicon, ROM Karte)
Physikalische Eigenschaften wie MultiMediaCard

Systemvoraussetzungen (Minimum)

Windows: PC mit W|N95/98/NT4.0, 5MB freier HD, Grafik
800x600x256 Farben

MacOS: 68k oder Power Mac ab System 7.5

Linux: Kernel 2.0.x oder 2.2.x mit libc5 oder glibc Unterstfitzung

Technical Data

MPAXX
Card shatts 2 x for MultiMediaCards/ROS Cards
Connections .......... 3,5mm headphone jack

serial interface for connection to a PC
external power supply unit

Power Supply .............................................. 2x 1.5V Mignon LR6 AA
(playing time up to 14 hours)

20 x 110 x 70mm
................ 90 g

Dimensions (H x W x D).
Weight (less batteries)

Multi Media Card (Card with ilash memory)

Dimensions (H x W x D). .14 x 24 x 32mm

Weight ..................... 1,59
Resistance to shock 10009
Re-recordability ................... can be re-recorded over 100,000 times

ROS Card (Record on Silicon, ROM Card)
Physical characteristics same as with MultiMediaCard

System Requirements (minimum)

Windows: PC with WIN95/98/NT4.0, 5MB free HD, grafic
800x600><256 colours

MacOS: 68k or Power Mac irom system 7.5 on

Linux: Kernel 2.0.x or 2.2.x with libc5 or glibc assistance
