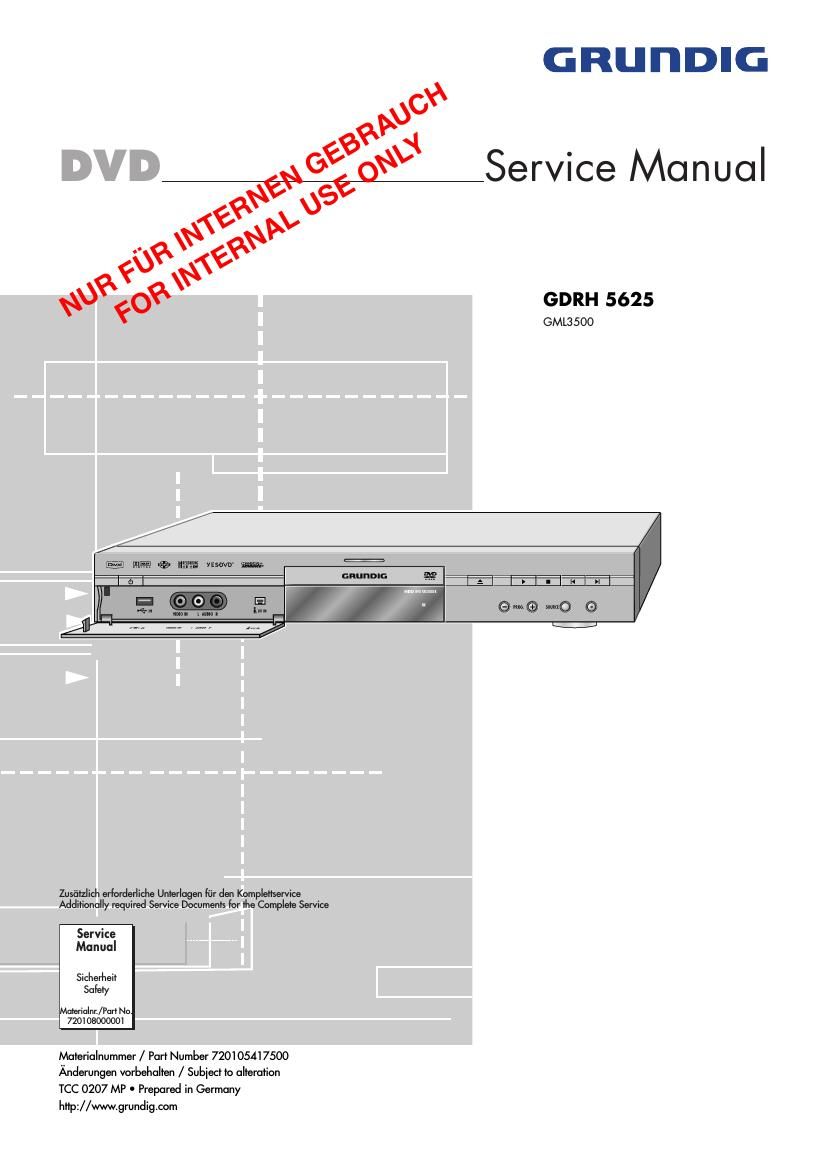

Grundig GDRH 5625 Service Manual

Page 2

GRUNDIG Service

GDFIH 5625

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer720108000001,sowie zusatzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

The regulations and safetyinstructions shallbevalid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.

lnhaltsverzeichnis
Seite

AllgemeinerTeil1-2...1-20
Allgemeine Hinweise
Technische Daten.
Softwarestande.
Software-Upgrade
Protokoll-Betrieb
Bedienhinweise

meawww

1.
1.
1.
1.
1.
1.

Platinenabbildungen

und Schaltplane.
AV-IN-Platte ..........
USB, Firewire-Flatten.
Netzteil.....
Hauptplatte.
- Prozessor...
- Termination
- SDRAM...

Interface ............

Flash / EEPROM.
IDE-Interface.....

Firewire / USB .........
- Spannungsversorgung
- Video-AD-Wandler.....
Buchsenplatte .............
- Video-lAudio-Buchsen
- Tuner, Frontend .......
- Audio
- Scart
Bedieneinhe

. 2-1. .2-22

Ersatzteilliste 3-1

Allgemeiner Teil

Allgemeine Hinweise
Vor dem Offnen des Gehauses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Reparatur ist es notwendig, die Leitungsfflhrung wieder
in den werkseitigen Zustand zu versetzen um evtl. spatere Ausfalle
oder Storungen zu vermeiden.

Durchfiihren von Messungen

Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastképfe mit 10:1 -Teilerven~enden.AuBerdem istzu beachten, dass
nach vorheriger Messung mit AC-Kopplung der Koppelkondensator
des Oszilloskops aufgeladen sein kann. Durch die Entladung uberdas
Messobjekt konnen Bauteile beschadigt werden.

Messwerte
Bei den in den Schaltplanen angegebenen Messwerten handelt es
sich um Naherungswerte!

Passwort vergessen __
lm SETUP-Menii-> PRAFERENZEN -> Passwortandern das Passwort
8 6 0 0 eingeben und neues eigenes Passwort eingeben.

Table of Contents

Page
General Section 1-2...1-20
General Notes.
Technical Data.
Software Version Numbers.
Software Upgrade
Log Control Mode
Operating Hints

Layout of the PC35

and Circuit Diagrams
AV-IN Board ...........
USB, Firewire Boards
Power Supply
Main Board
- Processor..
- Termination
- SDRAM .....
- Interface ..........
Flash / EEPROM
IDE-lnterface...
Firewire / USB.
Power Supply..
- Video AD Converte
Socket Board .........
- Video/Audio Sockets.
- Tuner, Frontend ......
- Audio
- Scart..
Keyboard Control Unit

Spare Parts List 3-1

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations {.4

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.

On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Carrying out Measurements

When making measurements on semi-conductors with an oscilloscope,
ensure that the test probe is set to 10:1 dividing factor. If the previous
measurement was made on AC input, please note that the coupling
capacitor in the oscilloscope will be charged. Discharge via the item
being checked can damage the components.

Measured Values
The measured values given in the circuit diagrams are approxi-
mates!

Forgotten Password
Go to the SETUP menu -> PREFERENCES -> Change password.
Enter the password 8 6 0 0 and then enter your new password.
