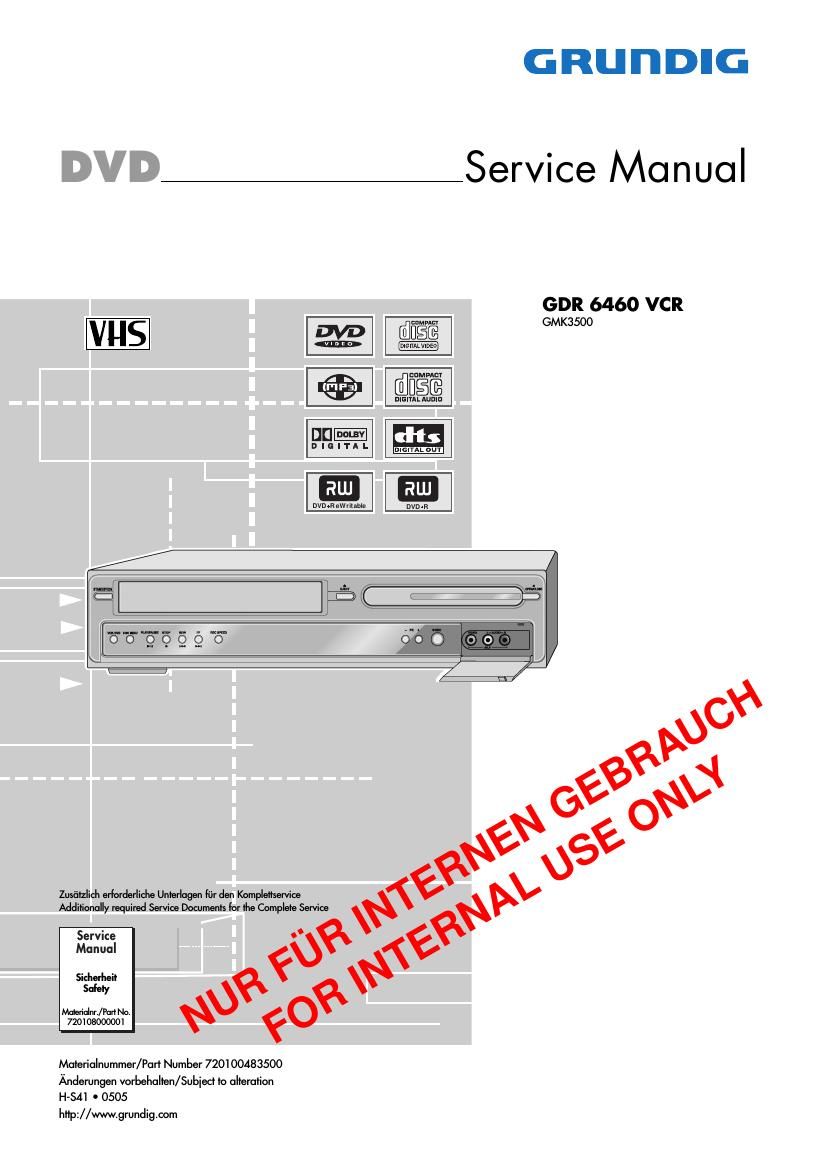

Grundig GDR 6460 VCR Service Manual

Page 2

GRUNDIG Service

GDP? 6460 VCR

Es gelten die Vorschriften und Sicherheitshinweise
gemaB dem Service Manual "Sicherheit", Material-
nummer 720108000001 , sowie zusatzllch die eventu-
ell abweichenden. landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001. as well as the respective
national deviations.

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1-2...1-16
Allgemeine Hinweise. 2
Technische Daten ..
Messgerate / Messmittel
Service-Hinweise
VCR-Laufwerk.
VCFI-Laufwerk-Einstellungen
Bedienhinweise
- Auf einen Blic
- Kindersicherung .
- Sondereinstellungen .
System-lnformationen
Software-Upgrade .....

Platinenabbildungen und
Schaltplane

Bedieneinheiten
Netzteilplatte
Chassisplatte ..
- Ablaufsteuerung .
- Video/Chroma, Standard-Ton
- HiFi-Ton, IN/OUT ..
- ADC/DAC-Converter .
- Tuner, Frontend .
DVD-Platte
- Prozessor.
- Terminator
- SDRAM
- Interface
Flash, IDE- terface
1394 Firewire, USB (Option)
Netzteil
- AD-Converter
Oszillogramme
Fehlersuchdiagramme

Explosionszeichnung
und Ersatzteillisten 3-1...3-4

AllgemeinerTeiI

Allgemeine Hinweise
Vor dem Offnen des Gehéuses den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten {A

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen losen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.

Nach erfolgter Fleparatur ist es notwendig, die Leitungsftihrung wieder
in den werkseitigen Zustand zu versetzen urn evtI. spatere Ausfalle
oder Storungen zu vermeiden.

Table of Contents

Page
General Section 1-2...1-16
General Notes ..
Technical Data .
Test Equipment / Jigs .
Service Hints ........
VCR Drive Mechanism
VCR Drive Mechanism Adjustment.
Operating Hints
- Overview
- Child lock...
- Special Settings
System lnformations
Software Upgrade

mmmammumawwm

Layout of PCBs and

Circuit Diagrams
Keyboard Control Units
Power Supply Board
Chassis Board ......
- Sequence Control
- Video/Chroma, Standard Sound .
- HiFi Sound, IN/OUT
- ADC/DAG Converter
- Tuner, Frontend
DVD-Board.
- Processor
- Terminator.
- SDRAM .....
Interface ..............
Flash, IDE Interface
- 1394 Firewire, USB (Option)
- Power Supply .............
- AD Converter
Oszillograms .
Troubleshooting

Expolded View
and Spare Parts Lists 3-1...3-4

General Section

General Notes

Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations [A

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
