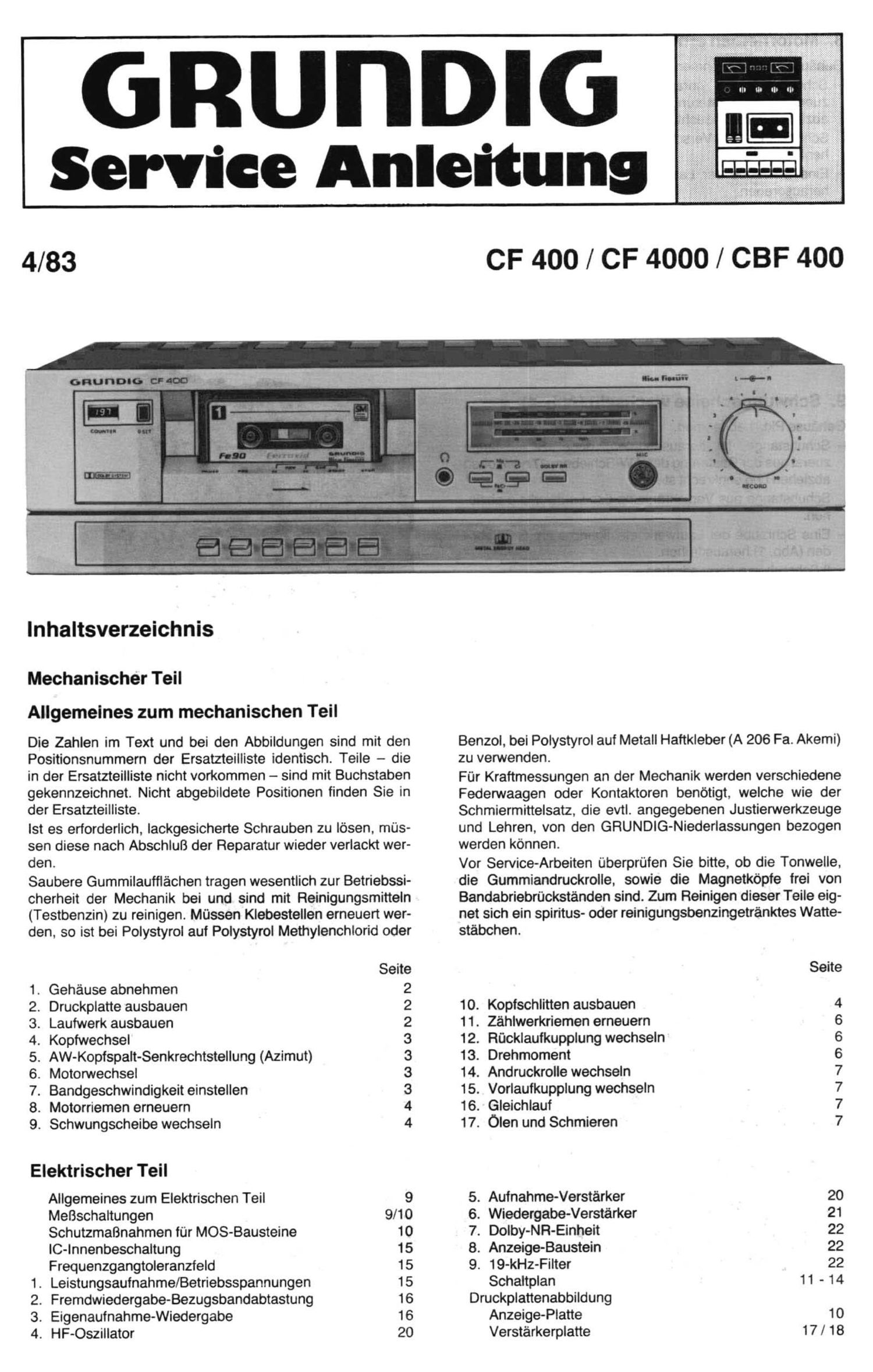

Grundig CF 4000 Service Manual

Page 1

4/83

GRUI'IIIG

Service Anlel'tuns

m m up u

Inhaltsverzeichnis

Mechanischer Teil

Allgemeines zum mechanischen Teil

Die Zahlen im Text und bei den Abbildungen sind mit den
Positionsnummern der Ersatzteilliste identisch. Teile - die
in der Ersatzteilliste nicht vorkommen - sind mit Buchstaben
gekennzeichnet. Nicht abgebildete Positionen finden Sie in
der Ersatzteilliste.

lst es erforderlich, lackgesicherte Schrauben zu Ibsen, mils-
sen diese nach AbschluB der Reparatur wieder verlackt wer-
den.

Saubere Gummilauffléchen tragen wesentlich zur Betriebssi-
cherheit der Mechanik bei und sind mit Reinigungsmitteln
(Testbenzin) zu reinigen. Mfissen Klebestellen emeuert wer-
den, so ist bei Polystyrol auf Polystyrol Methylenchlorid oder

Seite
1. Gehéuse abnehmen 2
2. Druckplatte ausbauen 2
3. Laufwerk ausbauen 2
4. Kopfwechsel 3
5. AW-Kopfspalt-Senkrechtstellung (Azimut) 3
6. Motorwechsel 3
7. Bandgeschwindigkeiteinstellen 3
8. Motorriemen erneuern 4
9. Schwungscheibe wechseln 4
Elektrischer Teil
Allgemeines zum Elektrischen Teil 9
MeBschaltungen 9/10
SchutzmaBnahmen for MOS-Bausteine 10
lC-Innenbeschaltu ng 1 5
Frequenzgangtoleranzfeld 1 5
1. Leistungsaufnahme/Betriebsspannungen 15
2. Fremdwiedergabe-Bezugsbandabtastung 16
3. Eigenaufnahme-Wiedergabe 16
4. HF-Oszillator 20

Benzol, bei Polystyrol auf Metall Haflkleber (A 206 Pa. Akemi)
zu verwenden.

Fflr Kraftmessungen an der Mechanik werden verschiedene
Fedewvaagen oder Kontaktoren benbtigt, welche wie der
Schmiermittelsatz, die evil. angegebenen Justierwerkzeuge
und Lehren, von den GRUNDIG-Niederlassungen bezogen
werden kbnnen.

Vor Service-Arbeiten Uberprflfen Sie bitte, ob die Tonwelle,
die Gummiandruckrolle. sowie die Magnetkbpfe frei von
Bandabriebrflcksténden sind. Zum Reinigen dieser Teile eig-
net sich ein spiritus- oder reinigungsbenzingetréinktes Watte-
stébchen.

Seite
10. Kopfschlitten ausbauen 4
11. Z'ahlwerkriemen erneuern 6
12. RDcklaufkupplung wechseln 6
13. Drehmoment 6
14. Andruckrolle wechseln 7
15. Vorlaufkupplung wechseln 7
16. Gleichlauf 7
17. Glen und Schmieren 7
5. Aufnahme-Verstérker 20
6. Wiedergabe-Verst'arker 21
7. Dolby-NR-Einheit 22
8. Anzeige-Baustein 22
9. 19-kHz-Filter 22
Schaltplan 11 - 14
Druckplattenabbildung
Anzeige-Platte 1 0

Verst'a'rkerplatte 17 / 18
