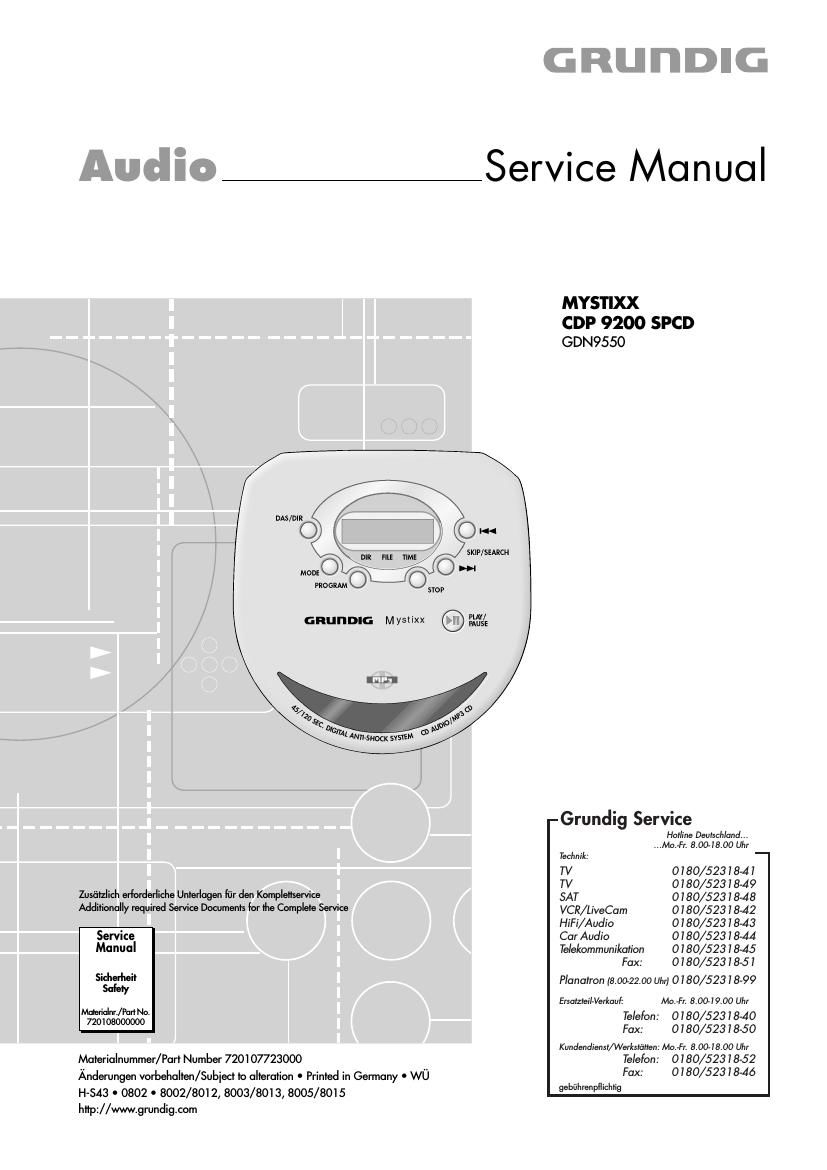

Grundig CDP 9200 SPCD Service Manual

Page 2

Allgemeiner Tail / General Section

M YSTIXX GDP 9200 SPCD

Es gelten die Vorschriften und Sicherheitshin-
weise gemaB dem Service Manual "Sicherheit",
Materialnummer 720108000000, sowie zusatz-
lich die eventuell abweichenden, landes-
spezifischen Vorschriften!

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 720108000000, as well as the re-
spective national deviations!

lnhaltsverzeichnis

Seite

Allgemeiner Teil 1 - 2 1 - 6
Technische Daten .
Servicehinweise.
Ausbauhinweise .
Bedienhinweise

Platinenabbildungen

und Schaltplane 2 -1 2 - 10
Schaltplan . 1
Blockschaltplan 8
Platinenabbildungen
Display- und Bedien-Platle .....................................................
Haupt-Platte ...........................................................................

Explosionszeichnung und
Ersatzteilliste 3 -1 3 - 2

Allgemeiner Teil

Technische Daten

Spannungsversorgung

AC Netzadapte =, 500mA e-e-e extern
Batteriebetrieb: 2 x 1,5V (LR6, AM3, AA)
Maximale Leistungsaufnahme bei Netzbetrieb (Akkuladung) <2W

. DC 4,5

Ausgangsleistung

Ohrhorer 2 x 5mW
Line Out: 0,7V : 0,1V
CD Spieler

Frequenzgang: ........................................................... 20Hz 20kHz
Gerauschspannungsabstand: ................................................ 2 BSdB

Abmessungen und Gewicht
BxHxT ......................
Gewicht (ohne Batterien) .

127 x 30 x134mm
............ ca. 2109

Table of Contents

Page

General Section..............................1 - 21 -
Technical Data .
Service Hints
Disassembly Instructions
Operating Hints

Layout of PCBs

and Circuit Diagrams 2 -1 2 - 10
Circuit Diagram .. 1
Block Diagram .. 8
Layout of the PC83
Display and Operating Board .................................................
Main Board .............................................................................

Exploded View and
Spare Parts List 3 -1 3 - 2

General Section

Technical Data

Power supply

DC 4.5V =, 500mA e-e-e extern
x 1.5V (LR6, AM3, AA)
Max. Power Consumption at mains operation (accu charging) <2W

Output

Earphones: 2 x 5mW
Line Out: .7V i 0.1V
CD player

Frequency response: ................................................. 20Hz 20kHz
Noise voltage ratio: ............................................................... 2 85dB

Dimensions and weight
W x H x D ...................
Weight (without batteries) .

.127x 30x 134mm
...... approx. 210g

GRUNDIG Service
