Extracted text from Grundig CC 450 Service Manual (Ocr-read)

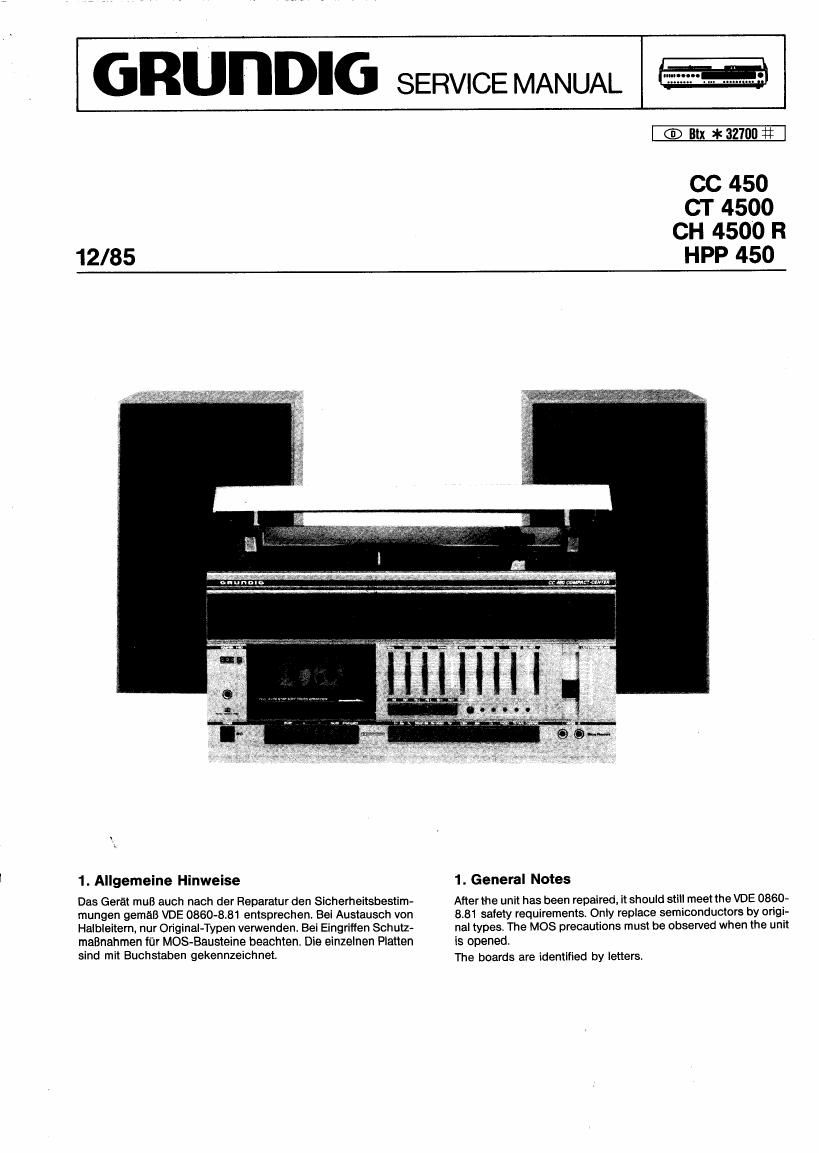

Page 1
GRUnDIG SERVICE MANUAL
12/85
® le * 32700 15?
CC 450
CT 4500
CH 4500 R
HPP 450
1. Allgemeine Hinweise
Das Gerér muB auch nach der Reparalur den Sicherheitsbestim-
mungen gemAB VDE 0860-881 entsprechen Bei Austausch von
Halbleitem, nur Original-Tynan vemenden. Bei Eingriffen Schutz-
maBnahmen fur MOS-Bausteine beachten, Die einzelnen Flatten
sind mit Buchstaben gekennzeichnet
1. General Notes
After the unit has been repaired, it should still meet the VDE 0860-
8.81 safety requirements Only replace semiconductors by origi-
nal types. The MOS precautions musx be observed when the unit
is opened.
The boards are identified by letters.
Page 2
Abb. 1
Service-Hinweis
HiFi-Turm CT 4500/CH 4500 Fl Abb.1
Bei Reparaturen an o. e. Geraten muB zum Ausbau des Chassis
folgendemiaBen vorgegangen warden:
1. Plaflenspieler ausbauen und Steekverbindungen Idsen.
2. Nach Entfemen der Abdeckkappen a und Schrauben h kann
die Zarge abgenommen werden.
3. Neon Entfernen der Schmuben c (Chassis muB dabei gehalten
werden) kann das Chassis herausgenornmen werden.
SERVICE NOTE
Hi fi cabinet CT 4500/CH 4500 R Flg. 1
In the case of the units listed above, removal ofthe chassis for re-
pair is as follows:
1. Remove record player and disconnect plug-type connectors.
2. Frame can be lifted off once covers a and screws b have been
removed.
3. Chassis can be removed once screws e have been unscrewed
(hold chassis while unscrewing).
fig. 1
