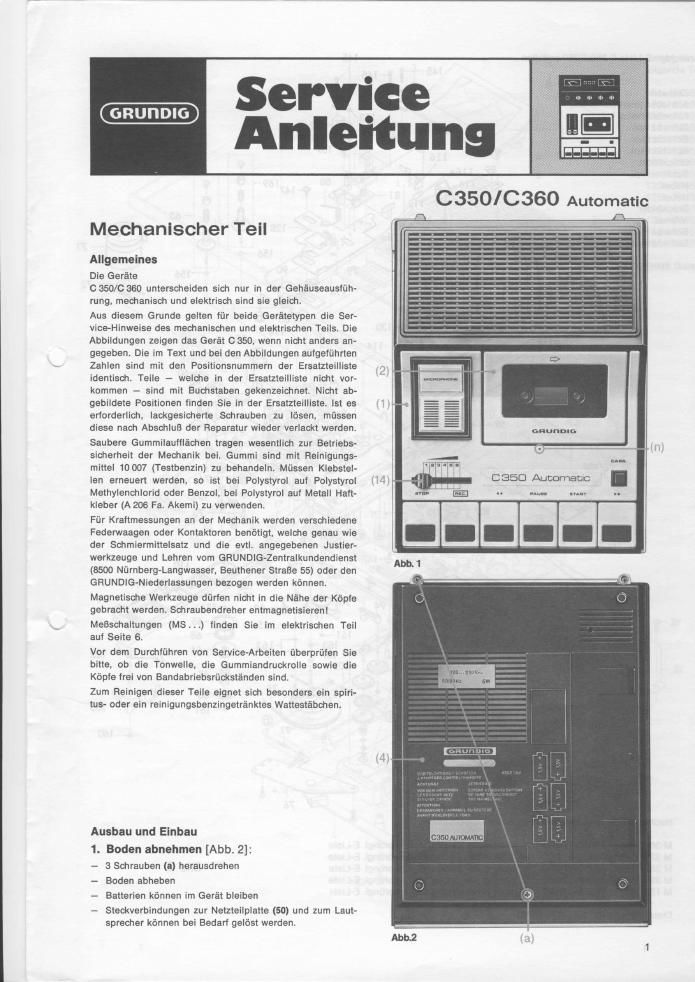

Grundig C 350 AUTOMATIC Service Manual

Page 1

Service
Anleituns

Mechanlscher Teil

Allgemeines

Die Geriita

0350/0360 unterscheiden sich nur in dar Gehfiuseauslflh-
rung. mechanism und elekrrisoh sind sie gleich.

Aus diesem Grunde gelten fflr beide Geré'netypen die Ser-
vice-Hinweise des mechanischan und elektrischan Teils Die
Abbildungen zeigen das Gerat C 350 wenn nicnl anders an-
gegeben. Die im Text und bel den Abbndungen aquemhnen
Zahlen smd mit den Positionsnummern der Ersalzteillisle
idemrsch. Tede - welche in der Ersatztemisxa nichk var-
kammen - sind mil Bucnstaben gekenzeichnet. Nichl ab-
gebildere Posnionen linden Sie in der Ersalzteilliste. Isl es
erforderlich. lackgesioherte Schrauben zu lésen. mflssen
diese naoh AbschluE der Reparatur wieder verlackt warden.
Saubere Gummilauffléiohen tragen wesemlich zur Betriebs-
sicherheit der Mechanik bei. Gummi sind mi! Heinigungs-
mine! 10 007 (Teskbenzinp zu behandeln. Mflssan Klebstei-
Ien erneuen warden. so ist bei Polysiyrol auf Polystyrol
Methylenchlurid oder Benzol, bei Polystyrol auf Metall Hait-
kleber (A 206 Fa. Akemi) zu verwenden,

Fflr Kraflrnessungen an der Mechanik warden verschiedane
Federwaagen oder Kontaktoren bendtigt. weldne genau wie
der Schmiermmelsalz und dre evfl. angegebenen Juslier-
werkzeuge und Lehren vom GRUNDlG-Zentralkundendienst
(8500 Nfirnberg-Langwasser, Beuthener StraBe 55) oder den
GHUNDIG-Niederlassungen bezogen warden kénnen.
Magnetische Werkzeuge diirfen nicht in die Nra'he der Képfe
gebracht werden. Schraubendreher entmagnetisieren!
Meflschaltungen (MS...) finden Sie im elektrismen Teil
auf Seite 6.

Vor dern Duronfuhren von Service-Arbeiten uberprufen Sis
bitte, ob die Tanwelle. die GummiandruckroHe sowia die
Képfe lrei Von Bandabriebsrflckslénden sind.

Zum Reinigen dieser Teile eignet sicn besonders ein spiri-
tus- oder ein reinigungsbenzingetrénkres Wattestébchan.

Ausbau und Einbau

1. Baden abnehmen [Abb. 2]:
- 3 Schrauben (a) herausdrehan

- Baden abheben

- Bauerien kfinnen im Geri! bleiben

- Skeckverbindungen zur Nemeilplane (50) und zum Laul-
sprecher kannen bei Bedarf gelbst werden.

(3350/0360 Automatic

035C: Automatlc I

Abb. 1

-v.a
