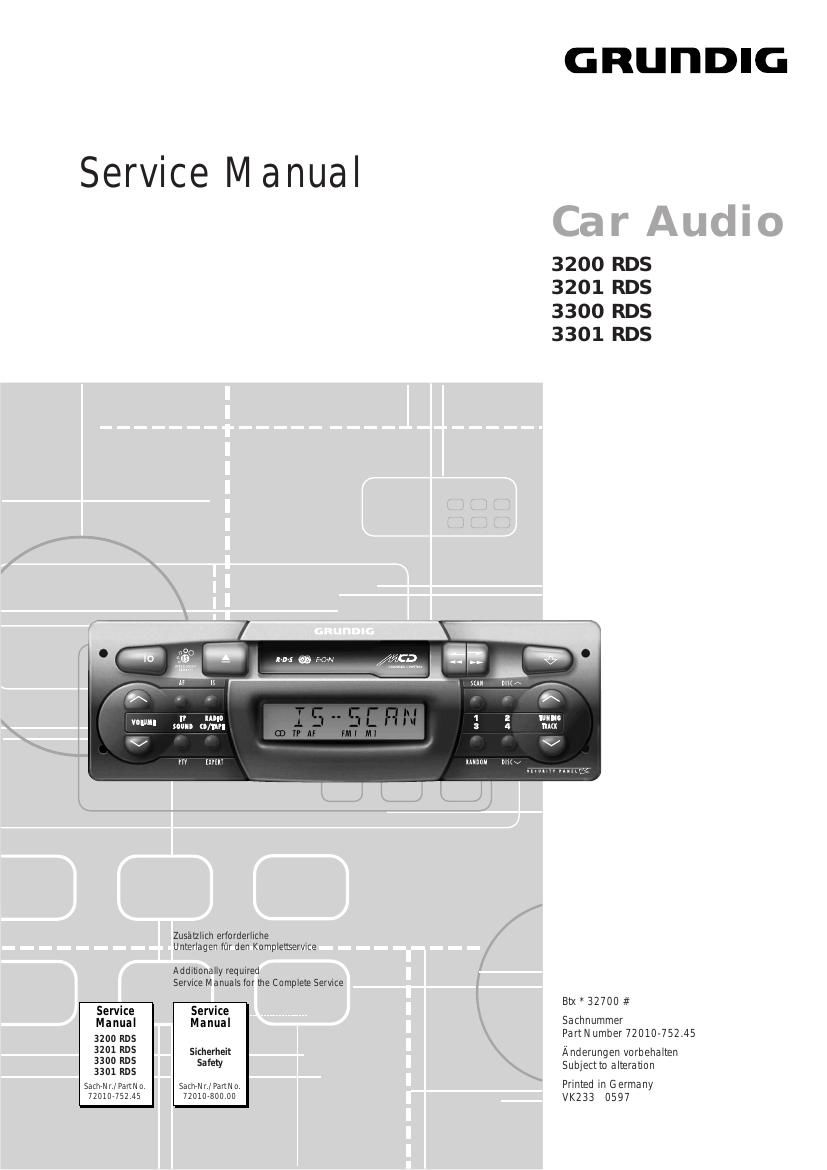

Grundig 3200 RDS Service Manual

Page 1

1 - 2GRUNDIG Service Allgemeiner Teil / General Section3200 RDS É 3301 RDS Es gelten die Vorschriften und Sicherheitshin- weise gemŠ§ dem Service Manual "Sicherheit", Sach-Nummer 72010-800.00, sowie zusŠtzlich die eventuell abweichenden, landesspezifischen Vorschriften!The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 72010-800.00, as well as the respective national deviations. k Table of Contents Page General Section ............................. 1 - 2 É 1 - 8 Test Equipment / Aids ............................................................... 1 - 2 Disassembly Instructions .......................................................... 1 - 3 Operating Instructions ............................................................... 1 - 6 Adjustment Procedures ................ 2 - 2 É 2 - 4 Circuit Diagrams and Layout of the PCBs .............. 3 - 1 É 3 - 21 Circuit Diagrams RF Part .................................................................................. 3 - 1 Processor Part ...................................................................... 3 - 5 Cassette ................................................................................ 3 - 9 AF Part ................................................................................ 3 - 13 Layout of the PCBs ................................................................. 3 - 17 Exploded Views and Spare Parts List ............................. 4 - 1 É 4 - 6 Spare Parts List 3200 RDS ....................................................... 4 - 1 Spare Parts List 3201 RDS ....................................................... 4 - 2 Spare Parts List 3300 RDS ....................................................... 4 - 3 Spare Parts List 3301 RDS ....................................................... 4 - 4 Spare Parts List and Exploded View Tape Drive SD 101 ......... 4 - 5 Spare Parts List and Exploded View Tape Drive TN 705 ......... 4 - 6 j Inhaltsverzeichnis Seite Allgemeiner Teil ............................ 1 - 2 É 1 - 6 Me§gerŠte / Me§mittel .............................................................. 1 - 2 Ausbauhinweise ........................................................................ 1 - 3 Bedienhinweise ......................................................................... 1 - 4 Abgleichvorschriften .................... 2 - 1 É 2 - 4 SchaltplŠne und Druckplattenabbildungen ........... 3 - 1 É 3 - 21 SchaltplŠne HF-Teil .................................................................................. 3 - 1 Prozessorteil ......................................................................... 3 - 5 Cassette ................................................................................ 3 - 9 NF-Teil ................................................................................ 3 - 13 Platinenabbildungen ............................................................... 3 - 17 Explosionszeichnungen und Ersatzteilliste ......................... 4 - 1 É 4 - 6 Ersatzteilliste 3200 RDS ........................................................... 4 - 1 Ersatzteilliste 3201 RDS ........................................................... 4 - 2 Ersatzteilliste 3300 RDS ........................................................... 4 - 3 Ersatzteilliste 3301 RDS ........................................................... 4 - 4 Ersatzteilliste und Explosionszeichnung Laufwerk SD 101 ...... 4 - 5 Ersatzteilliste und Explosionszeichnung Laufwerk TN 705 ....... 4 - 6 Allgemeiner Teil Me§gerŠte / Me§mittel DC-Voltmeter NF-Voltmeter Me§sender Stereocoder Test-Cassette 448A (Sach-Nr. 35079-023.00) Beachten Sie bitte das GRUNDIG Me§technik-Programm, das Sie unter folgender Adresse erhalten: GRUNDIG electronics GmbH WŸrzburger Str. 150 D-90766 FŸrth/Bay Tel. 0911/703-0, Fax 0911/703-4479 General Section Test Equipment / Aids DC Voltmeter AF Voltmeter Test Generator Stereo Coder Test Cassette 448A (Sach-Nr. 35079-023.00) Please note the Grundig Catalog "Test and Measuring Equipment" obtainable from: GRUNDIG electronics GmbH WŸrzburger Str. 150 D-90766 FŸrth/Bay Tel. 0911/703-0, Fax 0911/703-4479

Page 2

3200 RDS É 3301 RDSAllgemeiner Teil / General Section GRUNDIG Service1 - 3 Ausbauhinweise 1. Laufwerk ausbauen -3200 / 3201: - 4 Schrauben A herausdrehen (Fig. 1). - Laufwerk herausheben, bei Bedarf Stecker abziehen. -3300 / 3301: - 4 Schrauben A herausdrehen (Fig. 2). - Laufwerk herausheben, bei Bedarf Stecker abziehen. 2. Frontblende ausbauen - Rastnasen B und C ausrasten (Fig. 3 und 4). Frontblende nach vorne abziehen. 3. Frontblende zerlegen - 2 Schrauben D herausschrauben und die I/O-Platte abnehmen (Fig. 5). - Rastnasen E vorsichtig auseinanderbiegen und den Hebel F aus der FŸhrung heben. Dann die Rastnasen G zusammendrŸcken und den Hebel ganz herausnehmen (Fig. 6) Disassembly Instructions 1. Removing the Tape Drive -3200 / 3201: - Undo 4 screws A (Fig. 1). - Lift Tape Drive, open connectors if necessary. -3300 / 3301: - Undo 4 screws A (Fig. 2). - Lift Tape Drive, open connectors if necessary. 2. Removing the Front - Unhook the catches B and C (Fig. 3 and 4). Pull off the Front. 3. Disassembling the Front - Undo 2 screws D and remove the I/O Board (Fig. 5). - Gently spread the catches E apart and pull out the lever F from the guides. Then press the catches G together and take out the lever completely (Fig. 6). Fig. 5 Fig. 2 Fig. 1 Fig. 6 Fig. 3 Fig. 4 A A A A A A B C D E F G
