@gradiente

).)))r);)l)))>)

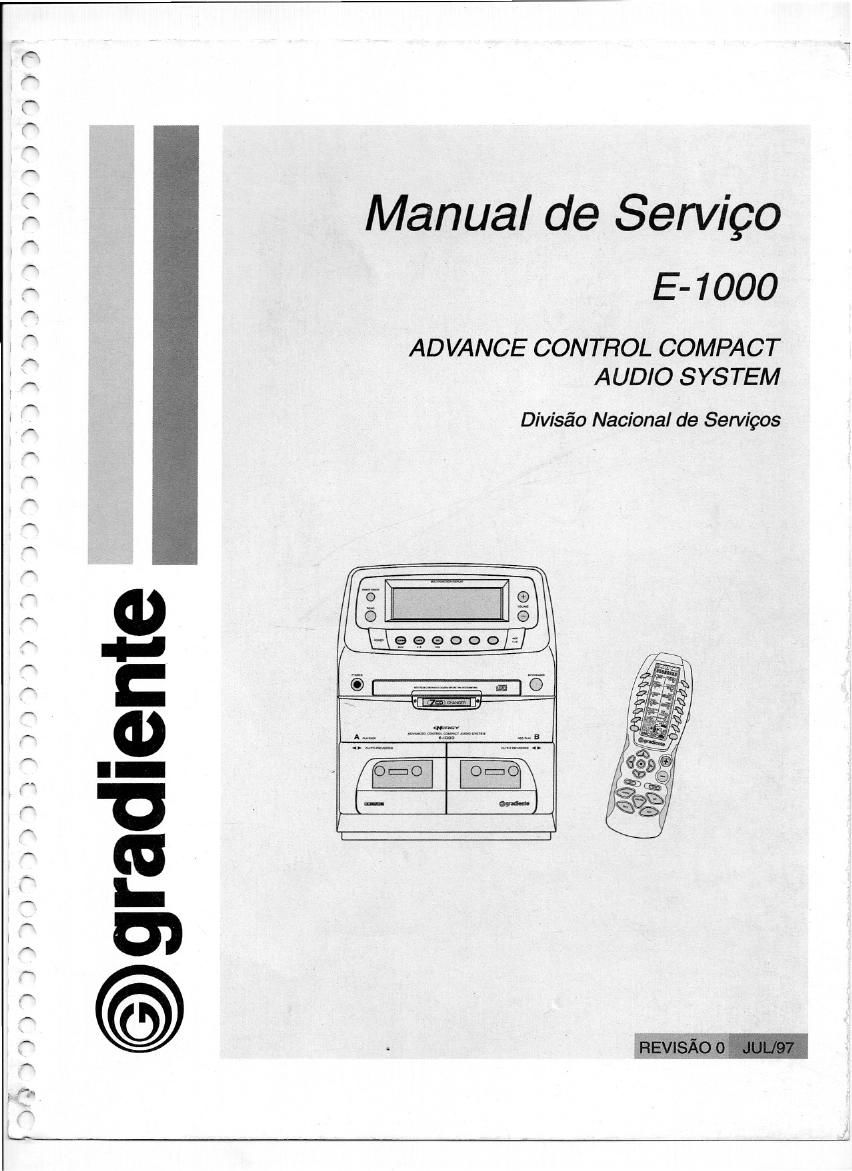

Manual de Servigo
E91000

ADVANCE CONTROL COMPACT
AUDIO SYSTEM

Divisé'o Nacional de Servigos

Page 2

.gradiente

SERVICOS DE PRIMEIRO MUNDO N0 BRASIL

DESCRICA-O DE FUNCIONAMENTO

mmoouoio

0 E1000 é um aparelho High-End. que procura reuniro maximo
de poténcia e lecnologia no menor espaoo possival, para lomar
lsfo passive] foi necessario ulilizar muita cnaiivldade na
elaboraoéo dos circuitos. Para estes circuitos fol despendido
um maior espaoo na descrioao. portanto recomendamos a todo
técnico que for realizar a manulenoa'o, leia corn atenoao loda
esia descrioéo.

ALIMENrAcA'o
Para a alimentaoao do E-1000. sao necessaries dois

transforrnadoras, TF401 (usado no modo Stand By) a TF402
(Fonts Principal).

ST 5V
.

CIRCUIT 0 HETIF/CADOR E HEGULADOR

A retilicaga'o e feila por duas pontes retificadoras (PR501,
PH502 (KBV803)) ligadas em paralelo. Apo's a ratificaoa'o,
o circuito lornecera' uma alimenracaa +38V e -38V/a liltrada
pelos capacitores CE502 e CE505 (4700uF/50V).

Para reduzira lenséo de +38Vao Mme] de 12,5V. e' utilizada
um regulador chaveado [0507. A grande vantagem de
utilizar este tipo de regulador e a possibilldade de
trabalharmos sem uma grande dissipagéo de poléncia na
Iorma ds calor.

0 princfpio de funcionamenlo nesle llpo de circuito é o seguinre:

R455
100R

0POWER ON

Z 1:; ICMB

. : mam

IE TF402

Fly. 1

Logo na enirada de forpa, encontramos urn PTC (PTC401)
destinado a proiepéo do transfonnador. No caso de conecfar
o aparelho em uma tenséo superior a que esta indlcada na
chave de voltagem, a resisréncia do PTC ira' aumentar, n50
permitindo que o aparelho seja ligado.

O TF401, além de lazer a alimenraca'o de Stand By no
microcontralador, também seré responsavel pela gerapéo da
tenséo 00 de 239V que ha alimentar a display 9 uma Ienséo
AC que ira allmentar o filamento do mesmo.

Na fonte principal encontramos um Triac TR401 que ira' Iigar
ou desligar o TF402. No ferminal gale do TFl401, remos um
Diac Fotoacoplador IC413, lazendo corn que o Iado do Dlac
conduza somsnie quando possuir um sinal de Power-On no
pino 1 (fig. 1).

Esta clrcuito lambem sera responsével por ligar ou desligar o
aparelho atraves do circuilo d9 protepao.

055.: A0 se oonectar o aparelho pela 17 vez na reds elélrlca,
o microcontrolador demora 5 segundos para poder acionar o
Power-0n.

Entre a emrada do regulador (pino 1) e a saida (pino 7),
enconiramos um translslor chaveador; a base deste transistor
é confrolada por um oscilador com a freqL'Jéncia contra/ada
pela malha RC lormada por R537 5 CP507 que estéo
conectados ao pino 5 do regulador (fig. 2).

REE 5,1V
