Fisher CR 5112 Owners Manual

Extracted text from Fisher CR 5112 Owners Manual (Ocr-read)

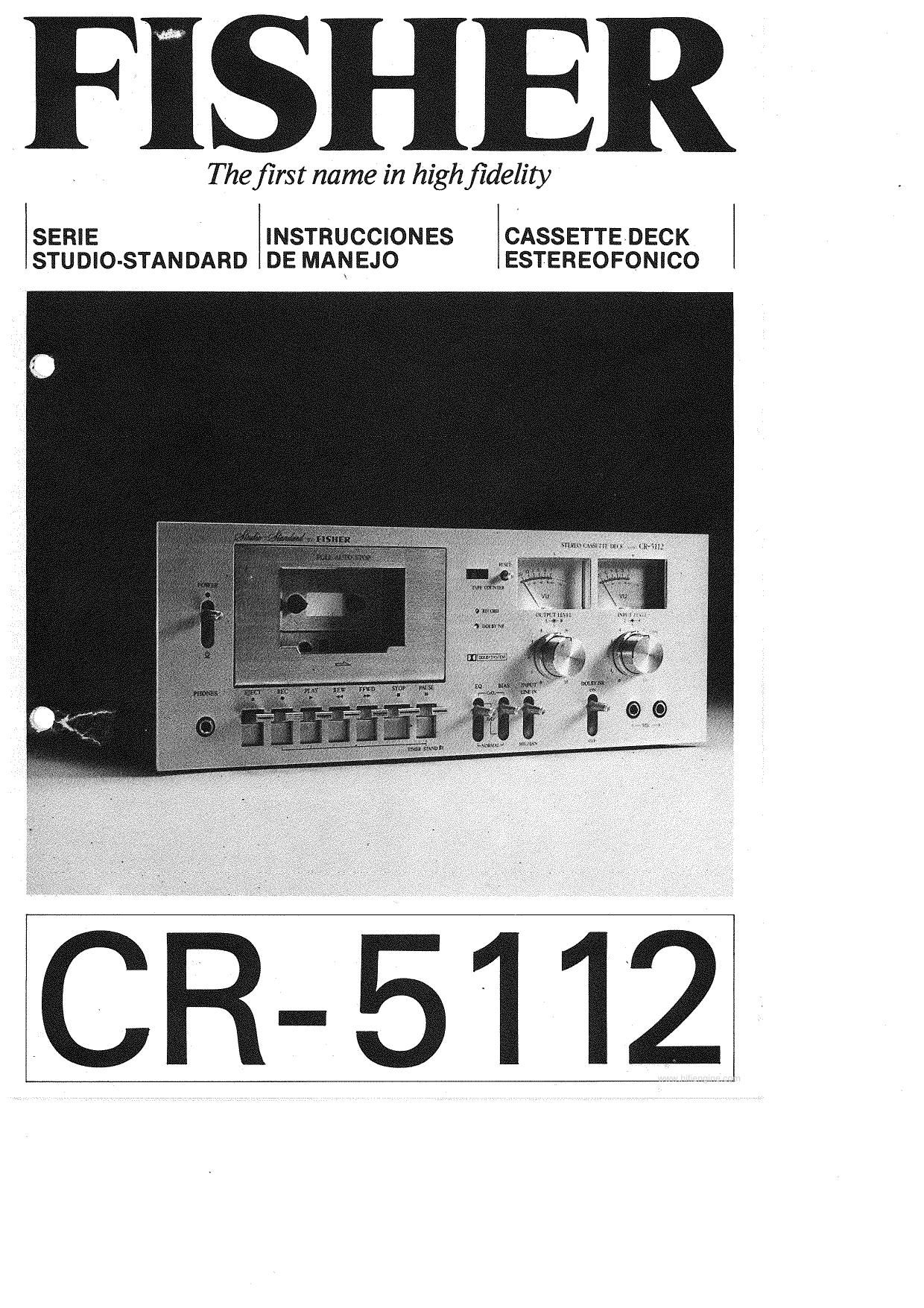

Page 1

FISHER ~

The first name in high fidelity

SERIE INSTRUCCIONES CASSETTEDECK
STUDIO-STANDARD DE MANEJO ESTEREOFONICO

Page 2

MANDOS Y-com'nouas

2

l7

16

VVQQ

m: w.

22 23 24

FIG. 1

1

.U

.I

11.

12

95599.?

ANDOS
Tape cassette. 13.
Interruptor general (POWER).
Para poner en marcha el aparato, desplace el inte-
rrupter POWER a la 'posicibn ON (0 ) Para desca-
nectarlo, sitIIe el mismo interrupter en la posicibn
OFF (Q).
Salida para casco auricular estareoloqleo (PHONES).
Mediante un casco auricular estereofOnico usted
podra supervisar la marcha de la grabacibn y disfru- 14-
tar de audiclones «en privado».
Tecla de expulsién de la cassette (EJECT).
Tecla de grabaclén (REC).
Para grabar, pulse simulténeamente las teclas REC
yPLAY
Tecla de reproduccién (PLAY). 15
Tecla dB rebobinado (REW). '
Tecla de avance répido (F FWD). 16
Tecla de paro (STOP).
Tecla da pausa y de puesta a punto con temporizador
(PAUSE/TIMER STAND BY).
Pause: permits detener momentaneamente el movi-
miento de la cinta, sin desconectar el aparato. 1.,
Timer stand by: debe pulsarse la misma tecla inme- '
diatamente después de programar el tempo»
rizador complementario que es posible utili-
zarjunto con CR-5112. 18-.
Selector de ecualizacibn (E0)
Adapta la ecualizacién a! tipo de cinta que se desea
emplear Ianto en la grabacién como en la repro-
ducciOnI
Selector de polarizacir'm (BIAS). 19

Permite adecuar Ia corriente de polarizacibn de la

cabeza al tipo de cinta utilizado (CrOz, FeCr o 20.

Normal), en la grabacién.

-1-

Selector de entrada (INPUT)

Mediante este selector, el aparato se sltua en las
condiciones optimas requeridas por cada fuenle de
sonido, En la posicién MIC/DIN, su deck estara dis-
puesto para grabar las Vsefiales procedentes de los
micrbfonos 0 del equipo conectado a REC/PLAY
(DIN). En la posicién LINE IN grabara Ias seflales
procedentes del equipo conectado a LINE IN

Conmutador dolby (DOLBY NR) 9 indicador luminoso.
Cuando se coloca este conmutadcr en la posi én
ON, el circuito dolby de reduccién de VLHL!
tuncionamiento y se Ilumina la lampara $2 I-
sistema dolby permiie realizar grabacioneyide Optima
calidad y reproducir fielmente Ios sonidos regis-
trados en una cinta.

Conexiones para micrétonos (MIC).

Manda de nivel de grabacién (INPUT LEVEL).
Gracias a estos dos mandos concéntricos e inde
pendientes entre sl, es posible regular con la maxima
precisibn el nivel de entrada de serial para cada
canal con objeio de Io'grar el mejor sonido estereo-
fOnico,

Mandos de rIivel de salida(0UTPUT LEVEL).
Para regular el nivel de salida de serial de cada canal,
durante la reproduccién,

Voltimetros indicadores del nivel sonoro (VU).

Estos indicadores o «vumetros» (con Iluminacién
propia) constituyen un eficaz complemento para
asegurar grabaciones de alta calidad y para selec-
cionar los niveles éptimos de reproduccibn.

Contador y botén de puesta a cam (COUNTER y
RESET)

Indicador Iuminoso de grabacibn (RECORD).
Permanece encendido durante la grabacién.
