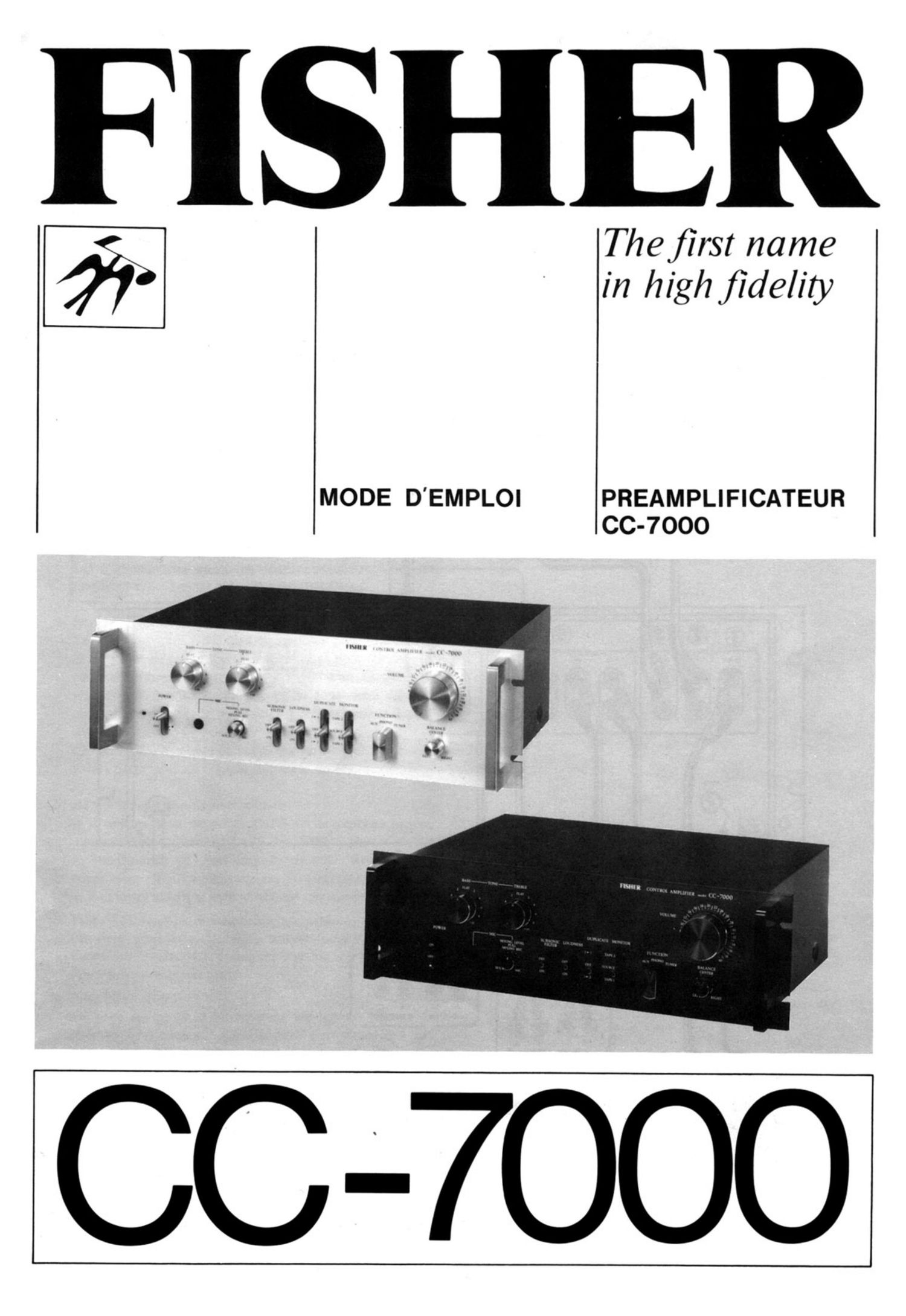

Fisher CC 7000 Owners Manual

Page 1

FISHER

The fitst name
in high fidelity

MODE D'EMPLOI PREAMPLIFICATEUR
CC-7000

Page 2

INTRODUCTION

Ce préamplificateur a été créé par FISHER pour vous procurer
des années de satisfaction. Nous vous recommandons donc de
lire ce mode demploi avec beaucoup dattention, afin de vous
familiariser avec votre nouvel appareil, déviter de fausses
manoeuvres qui risqueraient de lendommager, et den retirer
les meilleures performances.

becteur de
Tuner stéréo Cassettes stéréo

- ""
OEIEB U D"

OUTPUT OUTPUT
I I. I L

DESCRIPTION DU PANNEAU ARRIERE ET DES
BRANCHEMENTS CORRECTS

0 Ne branchez pas la fiche du cordon secteur livré avec
lappareil dans une prise secteur avant de vous étre assuré
que tous les branchements ont éte effectués.

O Raccordez le cordon marqué OUTPUT (SORTIE) en
faisant bien attention a la polarisation du branchement
(L et R). Assurez-vous du bon contact de ces branche-
ments, car de mauvais contacts auraient une incidence sur
la qualité de la reproduction du signal, et risqueraient de
provoquer des bruits indésirables et desagréables.

0 Pour débrancher les cables. tenir les prises. Ne jamais
tirer sur les fils.

Ampli de puissance
stéréo

* Les prises du canal de gauche sont situées a
la partie superieure et marquées L.
Celles du canal de droite sont situées a la
partie inférieure R.

VA" . 901m

' Flo
Q)

A: OIL-CV"

Int/3 Em

8 O
R L I L
L" IN LCM
D L I L
L H LNOUT
O O
°° m 00 00 Ill
Platine stereo in Enregisteur lecteur de Magnétophone stéréo a
cellule magnétique cassettes (N 1) bandes (N' 2)
Fig. 1

VUE DE LA FACADE ARRIER
1

E DU PREAMPLIFICATEUR

Page 7

0 Ne laissez pas tomber dobjet métallique a lintérieur du
coffret du préamplificateur.

Une aiguille dc couture, une piéoe de monnaie tombées
dans le coffret de du préamplificateur pourraient provoquer
des incidents de fonctionnement trés désagréables.

O Nettoyage et soins.

Retirez la poussiére de la surface du préamplificateur avec
un tissu propre, doux et sec. Les taches peuvent étre
retirées avec un chiffon doux trempé dans leau savonneuse
et bien essoré.

Nutilisez jamais de solvant, dalcool ou dessence. Ne
vaporisez pas dinsecticide prés du préamplificateur.
Certains produits chimiques provoquent une décoloration
du revétement et des craquelures.

O Entretien

Si votre appareil tombe en panne, nessayez pas de le
réparer vous-méme. Coupez lalimentation, retirez le
cordon de secteur et confiez-le au personnel qualifié dun
magasin FISHER.

CARACTERISTIQUES (nominales)

* Ces caractéristiques peuvent étre modifiées sans préavis si
les changements sont effectués pour améliorer les per-
formances.

Sensibilité/impédance entrée:

PHONO ............... 2,7 mV/SO-ohms

TUNER ............... 150 mV/45 k-ohms

AUX ................. 150 mV/45 k-ohms

PB TAPE 1 & TAPE 2 ..... 150 mV/45 k-ohms

MIC ................. 2 mV (impedance dc micro
adapté sur 600 ohms)

Niveau/impédance de sortie:
OUTPUT .............. l W] k-ohms
REC TAPE 1 &TAPE 2 . . . .150 mV

PHONO maximum entrée

nominale .............. 180 mV (1 kHz efficaoe)
Correction RIAA ........... t0,S dB
Courbe de réponse .......... 10 Hz a 30 kHz (-2 dB)
Bruit résiduel ............. inférieur a 0.1 mV
Rapport S/B

PHONO ............... 70 dB (réseau IFH A)

TUNER ............... 100 dB (réseau IFH A)

AUX ................. 100 dB (réseau IFH A)
Contréle dc tonalité

BASS ................ t9 dB(lOO Hz)

TREBLE .............. :8 dB (10 kHz)
Filtre subsonique ........... 50 Hz (-6 dB/OCT)
Correction physiologique ..... + 9 dB (100 Hz),

+5 dB (10 kHz)

Alimentation ............. l 10 V/220 V, 50 Hz
Consommation ............ 8 watts

Dimensions (L) x (H) x (P) . . . .450 x 135 x 265 mm
Poids approximatif ......... 4,5 kg
