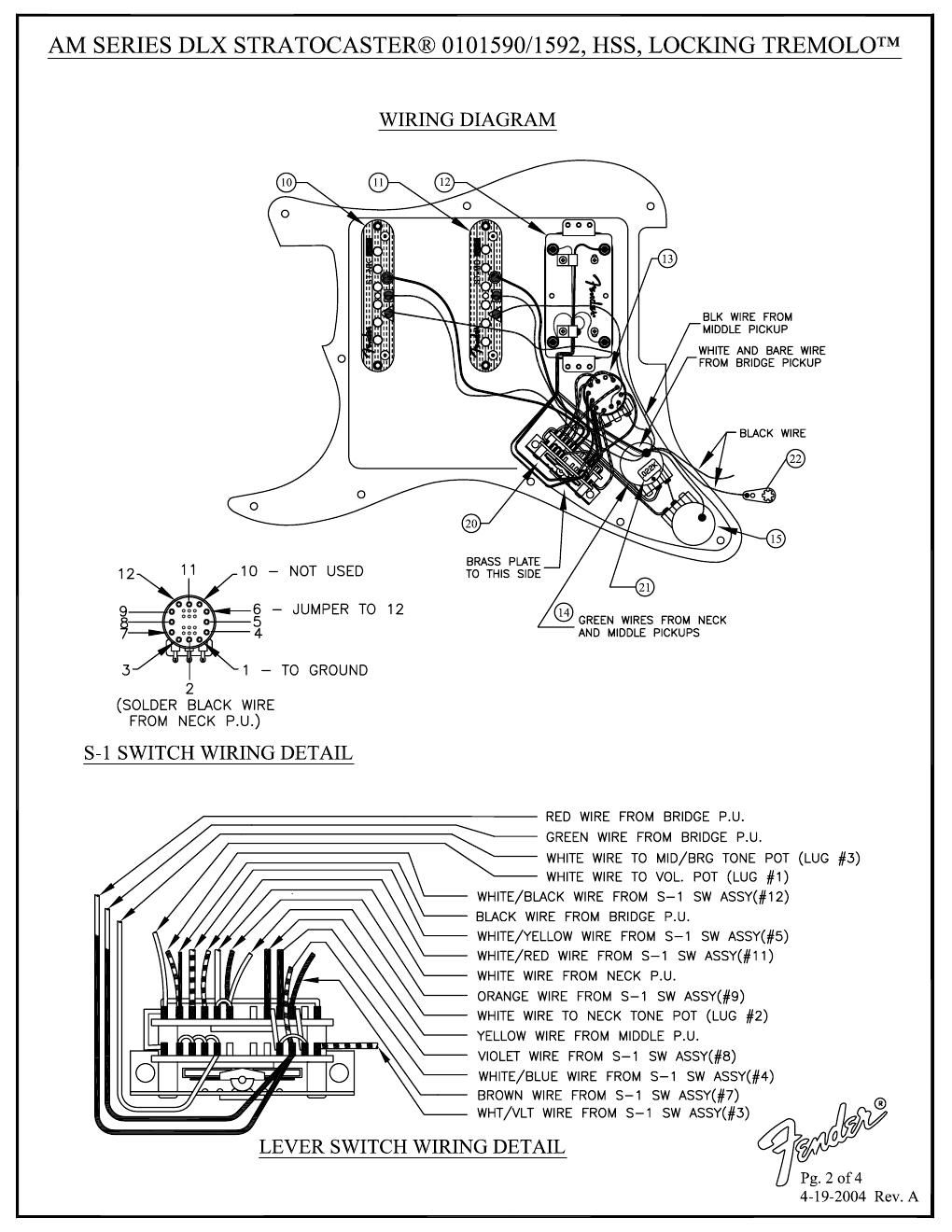

AM SERIES DLX STRATOCASTER® 0101590/1592, HSS, LOCKING TREMOLOTM
WIRING DIAGRAM
BLK WIRE FROM
MIDDLE PICKUP
WHITE AND BARE WIRE
FROM BRIDGE PICKUP
BRASS PLATE
12 11 1O - NOT USED TO THIS SIDE
6 - JUMPER TO 12
5 GREEN WIRES FROM NECK
AND MIDDLE PICKUPS
1 - TO GROUND
(SOLDER BLACK WIRE
FROM NECK P.U.)
S-l SWITCH WIRING DETAIL
RED WIRE FROM BRIDGE P.U.
GREEN WIRE FROM BRIDGE P.U.
WHITE WIRE TO MID/BRO TONE POT (LUG #3)
WHITE WIRE TO VOL. POT (LUG #1)
WHITE/BLACK WIRE FROM S-I SW ASSY(#12)
ll BLACK WIRE FROM BRIDGE P.U.
WHITE/YELLOW WIRE FROM S-I SW ASSY(#5)
, : ; / WHITE/RED WIRE FROM S-1 SW ASSY(#11)
, :: I / : WHITE WIRE FROM NECK P.U.
|_}_5_-__n_ _ .._I ORANGE WIRE FROM S-I SW ASSY(#9)
I I " I I 14" WHITE WIRE TO NECK TONE POT (LUG #2)
Eu???- )TI | YELLOW WIRE FROM MIDDLE P.U.
' I I II I 1- VIOLET WIRE FROM S-I SW ASSY(#8)
Q g w j 5 O WHITE/BLUE WIRE FROM S-I SW ASSY(#4)
- BROWN WIRE FROM S-I SW ASSY(#7) ®
WHT/VLT WIRE FROM S-I SW ASSY(#3)
LEVER SWITCH WIRING DETAIL M
Pg. 2 Of4
4-19-2004 Rev. A
