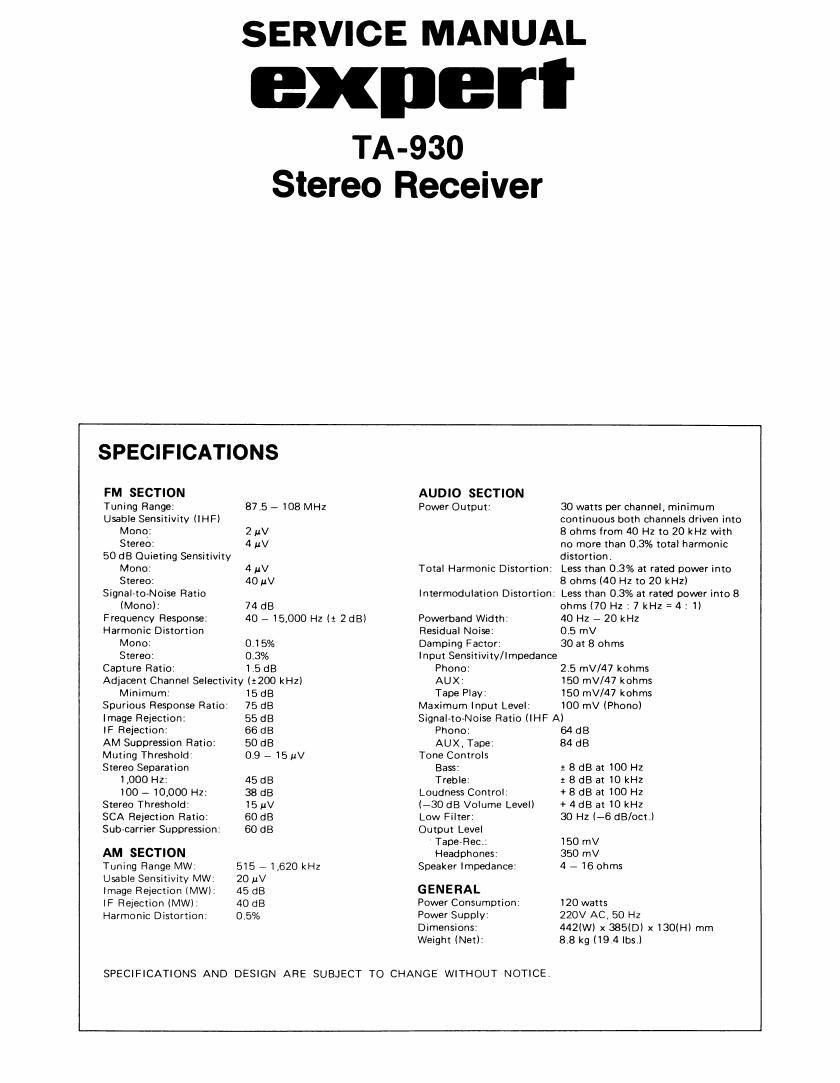

This is the 12 pages manual for expert ta 930 stereo receiver.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
153
PARTS LIST
. . O'ty
Part No. Description Symbol No. a sat
INTEGRATED CIRCUITS 8t TRANSISTORS
LA1231 IC |C101 1
HA1197 IC IC103 1
LA3350$S IC |C102 1
ZSC929 (D), (E) Transistor 0101 1
25C1327 (S), (T) Transistor 0152,153 2
28C828 (0) , (R) Transistor 0151 1
286616 (0), (R) Transistor 0303, 304 2
28D586 (0), (R) Transistor 0301 , 302 2
283647 (C), (D) Transistor 0307, 308 2
230667 (C), (D) Transistor 0305,306, 311, 4
312
2SC798 (F), (G) Transistor 0313, 314 2
ZSC828A (O), (R) Transistor 0309, 310 2
2S0667A (C), (D) Transistor 0201, 202 2
2SD234 (O), (Y) or Transistor 0203 1
2SC1398 (P), (0), (R)
2SC1328 (S), (T) Transistor 04017406, 10
5017504
DIODES
18188AM Germanium Diode D101 , 102 2
W038 or 1N400Z Silicon Diode D301-312, 13
or V068 205
GPVZOB Silicon Diode D201-204 4
087442 or1S1555 Silicon Diode D151 1
HZSG-Z Zener Diode 20201 1
HZIZ-C-3 Zener Diode Z0202 1
H2127872 Zener Diode ZD301, 302 2
GL9FR2 L.E.D. LEDI51 1
CONTROLS
EWK-CPA32BBF5 Potentiometer VR403 (VOL) 1
EWK-G4A323375 Potentiometer VR404 (BA L) 1
EWK-G4A323B54 Potentiometer VR402 (HAS) 1
EWK-G4A3231315 Potentiometet VR401 (THE) 1
20KDB, 8a) Carbon Trimmer SVR101 1
SKHB, 8o Carbon Trimmer SVR151 1
1KflB,8¢ Carbon Trimmer SVR1, 152,301 4
302
COILS 8| TRANSFORMERS
141015 FMIFT T101 1
141016 FMIFT T102 1
FSN1067 AM IFT T1 1
140025 AM (ET T2 1
140031 AM IFT T3 1
135006 MW OSC Coil L2 1
180003 Inductor L103 1
180004 Choke L101 , 102 2
104001 Coil L301, 302 2
122022 Loopstick Antenna L1 1
NPT-03355 Power Transformer 1
SWITCHES
ESE-7097 AC ON/OFF Switch 38 1
ES8»75329 Push SW 1
SW»3655009 Rotary Slide Switch S1 1
CONNECTORS 81 TERMINALS
HLJ70279-01-020 Headphone Jack 1
N41287 8-pin Jack 1
1784T0301»11 Speaker Terminal 1
B2-703NVO'I DIN ANT Socket 1
D27713N701 Co-axial Socket 1
V80027 Ground Terminal 1
SVN5053 Fuse Clip 18
1L4P Strip Terminal 1
D5-710N700 DIN Jack 1
N41670 RCA 4rpin Jack 1
FUSES, METERS 8t LAMPS
1A, 5d) x 20 Fuse Fu307, 308 2
2A, 5¢ x 20 Fuse F0901, 303, 3
304
3.15A,5¢x 20 Fuse Fu301,302 2
4A, 5d) x 20 Fuse Fu902, 2
903
EMT7226 Signal Meter M1 1
EMT-227 Tuning Meter M2 1
. . O'ty
Part No. Description Symbol No. I set
BF310»50020A LamD L901 -903 3
FILTERS
SFE~10.7ML Ceramic Filter F1, 2 2
184001 ' Filter L151,152 2
RESISTORS
1/2W, 5657. Carbon Resistor R309, 310 2
1/2W, 3300 Carbon Resistor R3057308 4
1/2W, 3 3K!) Carbon Resistor R317-320, 6
311, 312
1/2W, 3,9KS2 Carbon Resistor R205 1
1W, 1051 Carbon Resistor R3294332 4
1W, 680 Carbon Resistor R202 1
1W, 33051. Carbon Resistor R335, 336 2
3W, 270:7. Carbon Resistor R201 1
SW 0470 Wirerwound Resistor R3017304 4
CAPACITORS
SC 0.001uF Ceramic C2, 8, 102 3
SC 0.01uF Ceramic C10,11, 101, 4
103
SC 0.022uF Ceramic C1,3,7, 104 4
SC 0,04MF Ceramic C4 1
MC 0047111: Ceramic 1057103112, 8
113, 115
500V 0,011.11: Ceramic C209-213 5A
FC12PF (0) Ceramic cos 1
FC 15PF (0) Ceramic C62 1
FC 30PF (K) Ceramic C419, 420 2
FC 35PF (K) Ceramic C31 1, 312 2
FC 100PF (K) Ceramic C519, 520 2
FC 150PF (K) Ceramic C423, 424 2
FC 200PF (K) Ceramic C321, 322, 517, 4
518
FC 330PF (K) Ceramic C116 1
FC 500PF (K) Ceramic C309, 310 2
ECN-C4A 103M Papar, 0.01uF C901, 902 2
50V 350PF (J) Polystyrene (15%) C6 1
50V 1500PF (K) Polystyrene (t10%) C152 1
50V 0.027111: (Ml Mylar (220%) C307, 308 2
50V 0.047uF (M) Mylar (120%) C14 1
50V 0.068111: (M) Mylar (120%) C16 1
50V 0.1M: (M) Mylar ($2096) C303-306 4
50V 0.033111: (K) Mylar (:10%) C157,158 2
50V 0,047): (K) Mylar (120%) C153 1
50V 0001: (J) Mylar (25%) C409, 410, 509 4
510
50V 0 0033uF (J) Mylar (=5%) C507, 508 2
50V0015uF (J) Mylar ($536) C511,512 2
50V 0.039uF (J) Mylar (:5%) C411-414 4
50V 0,06851F (J) Mylar (16%) C425, 426 2
50V 0.12uF (J) Mylar (15%) C401, 402 2
10TW10011F Electrolytic C405, 406, 417, 4
418
16TW 33111: Electrolytic C505, 506 2
16TW1OMF Electrolytic C9,17 2
16TW 22uF Electrolytic C15 1
16TW100uF Electrolytic C151, 165 2
16TW 220111: Electrolytic C206, 208 2
25TW 3.3uF Electrolytic C13 1
25TW 4.7uF Electrolytic C12 1
25TW 47uF Electrolytic C313, 314, 317, 4
318
35TW 47uF Electrolytic C513, 514 2
42TW 6800M: Electrolytic C201, 202 2
50TW 0.47m: Electrolytic C114,155 2
50TW1uF Electrolytic C110 1
50TW 4.7;4F Electrolytic C111 1
50TW47MF Electrolytic C315, 316 2
50TW 220uF Electrolytic C205, 207, 209, 5
501, 502
63TW 470uF Electrolytic C203 1
50TW 0,22uF Alum. Electrolytic C154 1
50TW 0.33uF Alum, Electrolytic C156 1
25TW 4.7M: Electrolytic, Low Noise C407, 408, 415, 9
416, 421, 422,
515, 516, 119
50TW1pF Electrolytic, Low Noise C161-164, 319, 10
320, 403, 404,
503, 504
