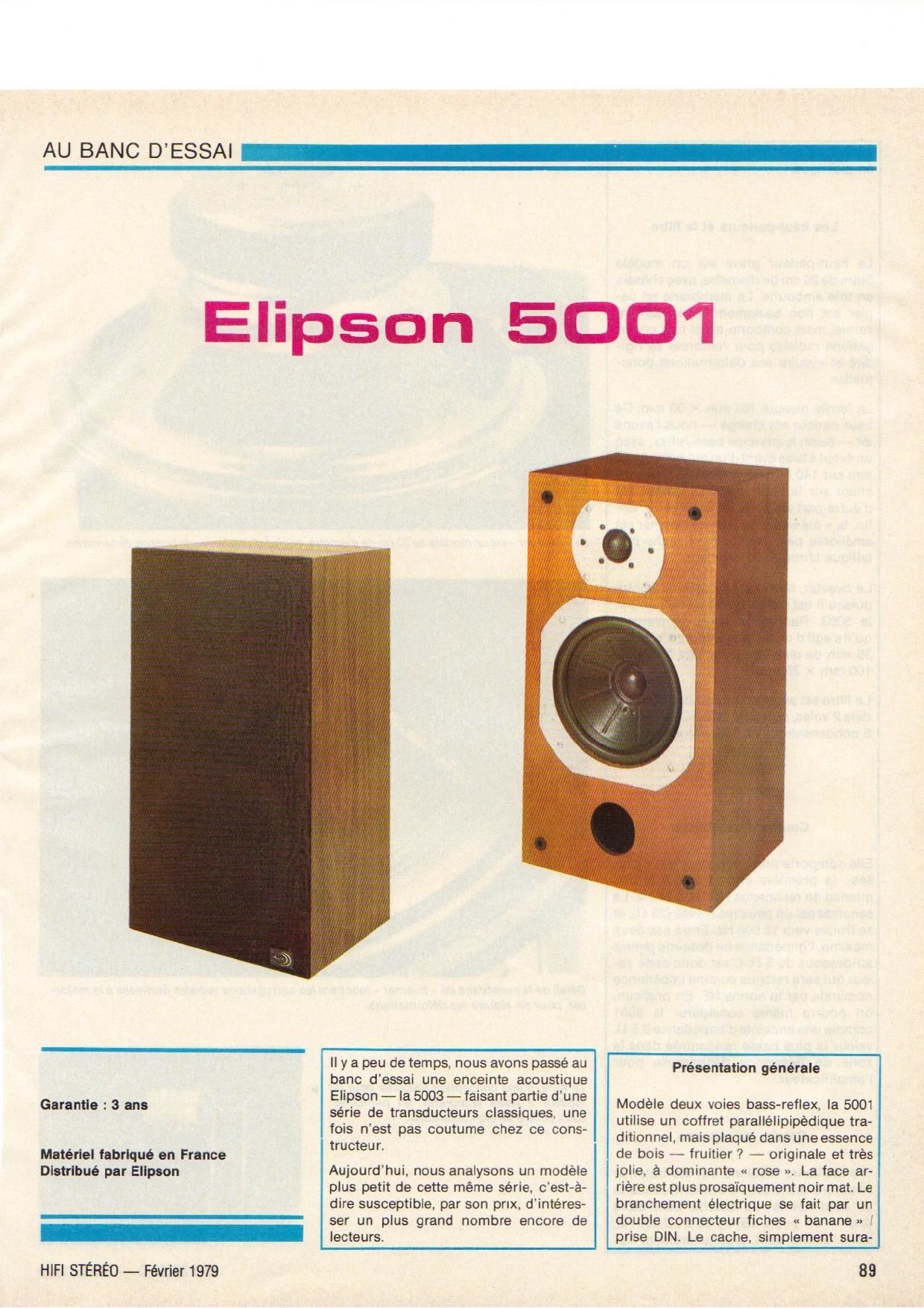

AU BANC D'ESSAI

Elipson 5001

Garantlo : 3 an:

Matérlol labrlqué on France
Dlstrlbué par Ellpoon

HIFI STEREO - Février 1979

ll y a peu de temps. nous avons passe au
banc d'essai une enceinte acoustique
Elipson- Ia 5003- faisant panie d'une
série de transducteurs classlques. une
fois n'est pas coutume chez ce cons-
tructeur.

Aujourd'hui. nous analysons un modéle
plus petit de cette méme série, c'esl-a-
dire susceptible, par son pnx, d'iméres-
ser un plus grand nombre encore de
Iecteursl

Presentation générale

Modéle deux voies bass-reflex, Ia 5001
utilise un comet parallélipipedique tra-
ditionnel. mais plaqué dans une essence
de bols - fruitier '7 - originale et trés
lolie, a dominante « rose m La face ar-
riére est plus prosalquement noir mat, Le
branchement électrique se fait par un
double connecteur fiches « banane » !
prise DIN. Le cache. simplement sura-

89

Page 2

joute sur l'avanl, est maintenu par 4 clips
en plastique.

Les haul-parleurs et la flltre

Le haut-parleur grave est un modele
Slare de 20 cm de diametre. avec chASsis
en téle emboutie. La membrane en pa-
pier est non seulement copieusement
vernie, mais compone aussi huit corru-
gations radiales pour renforcer sa rigi-
dité el réduire ses deformations ponc-
tuelles.

La ferrite mesure 105 mm x 30 mm Ce
haut-parleur est charge # nous Iavons
dil - selon Ie principe bass-reflex. avec
un event élube avant d'un diamétre de 63
mm sur 140 mm de profondeur débou-
chant sur la face avant. Le coffret est
dautre part empli de laine de verre. En-
fin, Ia « présemation ,. de ce boomer est
améliorée par lemploi dun cache mé-
tallique chrome, a I'extérieur.

Le tweeler. nous I'avons déjé rencontré
puisqu'il est utilise comme medium sur
Ie 5003. Rappelons donc simplement
qu'ilsagitd'un modeleadOme d'environ
35 mm de diametre. avec une ferrite de
100 mm x 35 mm.

Le filtre esl assez complexe pour un mo-
dEIe 2 voles, puisqu'll utilise 2 sells a air,
5 condensateurs el 1 resistance.

Mesures
Courbe d'lmpédance

Elle compone principalement deux bas-
ses : Ia premiere correspond a la fre-
quence de resonance (19 Q), a 85 Hz. La
seconde est un peu plus elevee (25 0), et
se trouve vers 12 500 Hz. Entre ces deux
maxima. Iimpedance ne descend jamais
au-dessous de 8 0. Cast donc cefle va-
leur qui sera re1enue comme impedance
nominale par la norme NF. En pralique,
on pourra meme considérer la 5001
comme une enceinle dimpédance9.5 Q.
valeur la plus basse rencontree dans la
zone de fréquence dangeveuse pour
l'amplificateur.

Courbe de réponse

Les meilleurs resultals ont été obtenus
en surélevant Ia 5001 d'une cinquantaine
de centimetres La courbe tient alors
dans + ou -3,5 dB. de 65 a 20 000 Hz.
Deux points sont paniculierement re-

90

\

Detail de la membrane du v boomer » montramles corrugations radiales destinées a la renfor-
cer. pour en rédulre Ies déformations.

Le filrre. d'une concepllon élaboree paur un 5
modéle 2 votes commend. en paniculier
deux selfs a air non seturables,
