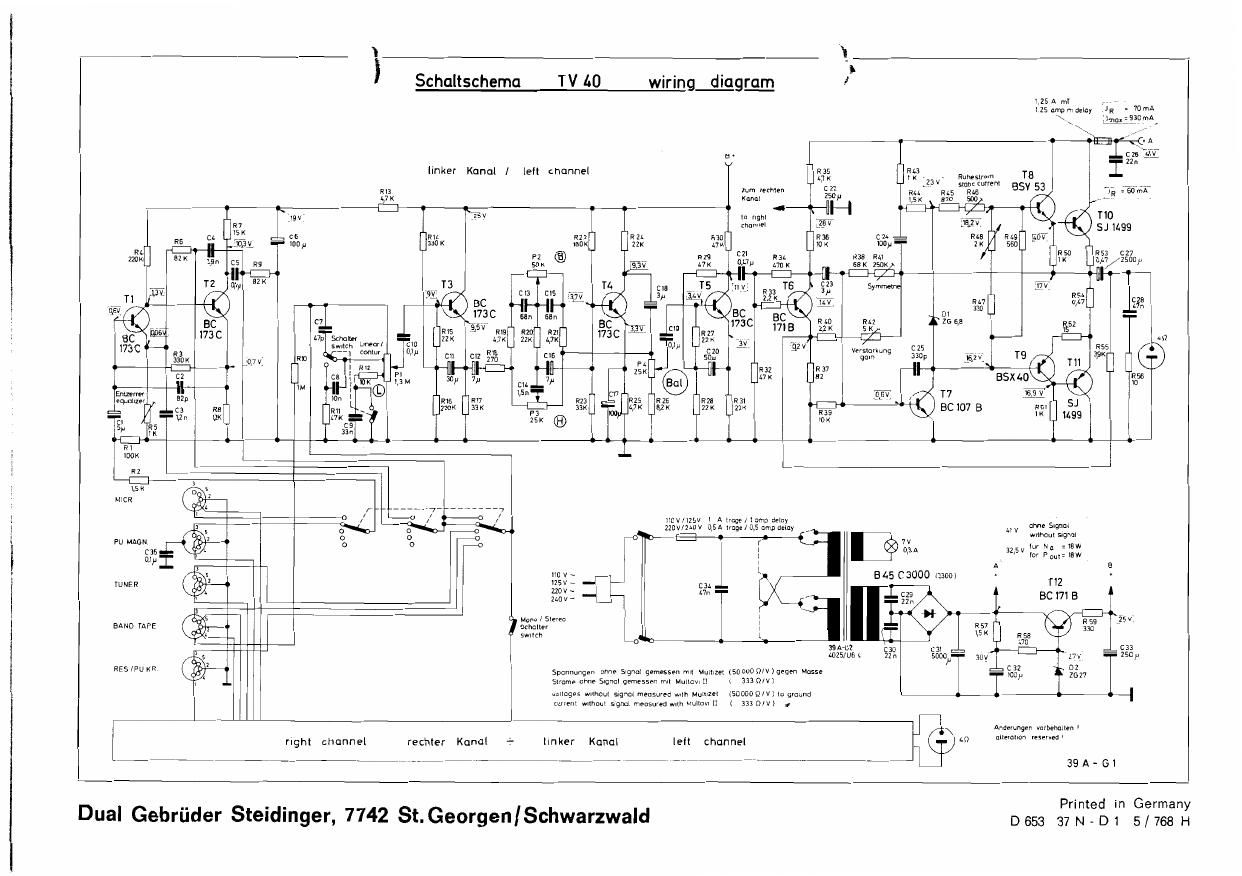

Dual TV 40 Schematic

Page 2

Datos técnicos

Polencia de salida:

(medida con 4 Q)

mosica

sefial senoidal

Margen de potencia segdn DIN 45 500
Distorsion armdnica medida con 15 W
Sefial senoidal y 1000 Hz

Entradas:

capsula magnética ecualizada
segdn CCIR

micréfono, lineal

magnetéfono, lineal

radio, lineal

reserva, capsula de cristal. lineal

Alcance:
medido con controles de tono en
respuesta plana

Controles de tono:
graves
agudos

Control de volflmen:
Control de balance:

interrupter estéreo l mono

Salidas:
2 tomas de altavoz separadas
para impedancias de

2X24 W
2x18 W
15 sz40 kHz

< 03%

Sensibilidad
4 mV sobre 47 k9
3 mV sobre 47 k9
350 mV sobre 470 k9
350 mV sobre 470 kg
350 mV sobre 470 k9

de 10 Hza45 kHzi 1,5 dB
i17dBa40Hz
i17dBa18kHz

con regulacién fisiolégica
desconectable

alcance, 12 (13

4-16 9

Relacion sefial / ruido:

referida a N5 = 2 x 50 mW

en todas las tomas

referida a potencia nominal,
tomas de alto ohmiaJe
referida a potencia nominal,
tomas de bajo ohmiaje

Separacion entre canales:
a 1000 Hz

Absorcion de energia:
Tensiones de red:

Fusibles:
para 220/240 V
para 110/125 V

Equipo
Allmentacién:

Preamplificador:
Ampl cador de regulacién:
Amplificador final:

Dimensiones:

Peso:

\/

Li 50 dB

77 dB

NV

60 dB

NV

45 dB
aprdxl 80 VA
110/125/220/240 V

V

05 A. de alta inercia
1,0 A. de alta inercia

1 reciificador silicio
1 transistor silicio
1 diodo "Zener"

4 transistores silicio

6 transistores silicio

8 transistores silicio

4 transistores sllicio

2 diodes Zener

2 fusibles 1,25 A,

de inercia media

para asegurar la etapas finales

420 x 108 x 285 mm.
6.5 Kgrs.

El amplificador supera en todos Ios valores de medicién las exigen-
cias, segun DIN 45 500, previstas para aparatos de Alta Fidelidadl
