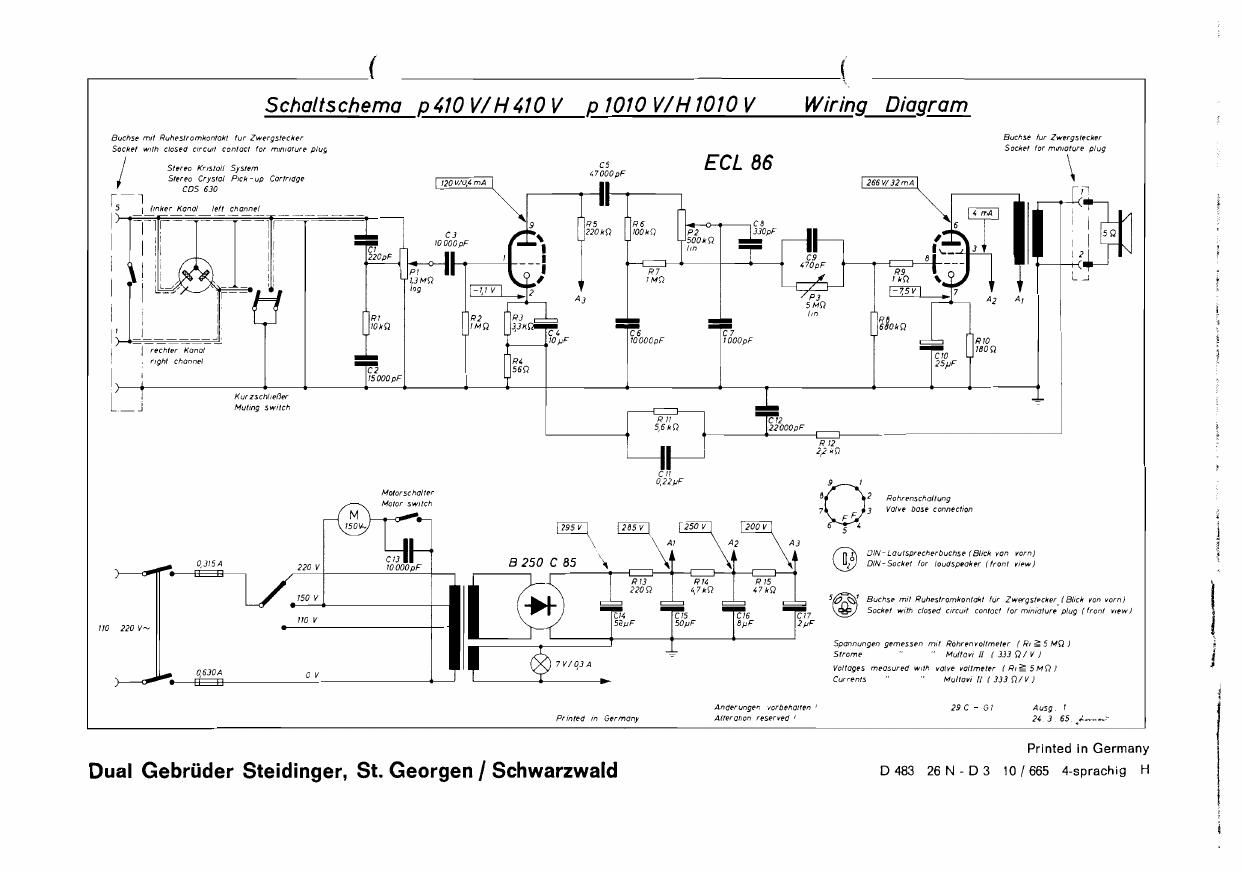

Dual P 1010 V Schematic

Page 2

stereo reproduction
Adjust the unit for stereo play as follows:

a) Using the Dual p 1010 V to reproduce
the left channel and a radio or other
single-channel instrument for the right
channel:

Connect cable 256 - U 20 (accessory)
to output 9 on the connection plate of
the amplifier case and to the TA jack
of the radio.

b) Using a stereo amplifier (at g Dual CV 2)
with two separate speakers (Dual CL 2):
Switch on the built-in amplifier and turn
its volume down. Cable 258 - U 24 is
used to link output 9 on the
connection panel of the amplifier case
and the phono Input jack on the stereo
amplifier.

Further details on playing stereo records
is contained in our stereo pamphlet W 90/1
which will be sent upon request without
charge

The Dual p I010 V must not be connected
to 'universal voltage units, nor to playback
instrument possessing 'universal voltage'
characteristics, but only to playback
instruments corresponding to VDE 0860
specifications.

Reproduction do disquas stéréa

Pour la reproduction stéréophonique. vous
pouvez brancher vctre appareil comme
indique ci-apres:

3) Le Dual p 1010 V reproduit le canal de
gauche, oelui de droite sera reproduit
par un recepteur de radio ou un autre
appareil de reproduction monophonique.
Le cable de liaison (accessoire special)
25 S - U 20 sera branché dans la douille
,0 sur la plaquette de raccordement de
la mallette et dans la prise PU du
recepteur de radio

b) Utilisation d'un amplificateur stereo, par
ex.: Dual CV 2 avec deux haut-parleurs
separes (Dual CL 2). L'amplifioateur de
la mallette dolt etre sous tension mais
son volume reduit au maximum. Utilisez
egalement le cable 25 S - U 24 pour
relier la douille ,0 de la mallette avec
la douille entree PU de l'amplificateur
stereo.

Reproduccién do discos estereoffinicos

Para la reproduccion estereofonica existen
Ias siguientes variantes:

a) Se utiliza el p 1010 V como aparato
reproductor para el canal izquierdo y un
aparato de radio u otro reproductor
monaural para el derecho.

Se debera conectar el cable adicional
25 S - U 20 (accesorio especial) a la
toma 0 de la placa de conexiones del
p 1010 V y al enchufe del fonocaptor
del aparato de radio

b) Utilizando un amplificador estereofo'nico.
por ejemplo el Dual CV 2. y dos alta-
voces separados (Dual CL 2) Para ello
habré que conectar el amplificador de
la maleta fonocampliflcadora y regular
su volumen al mlnimo. El cable
25 S - U 24 puede ser empleado también
en esta combinacion, Debera conectarse
al enohufe D de la placa de conexiones
del p 1010 V y a la toma para fonografo
del amplificador.

El Dual p 1010 V no debera ser conectado
a ningun aparato de corriente universal ni
a ningdn reproductor de esta indole. sino
solamente a aparatos reproductores que
respondan a las normas VDE 0860.
