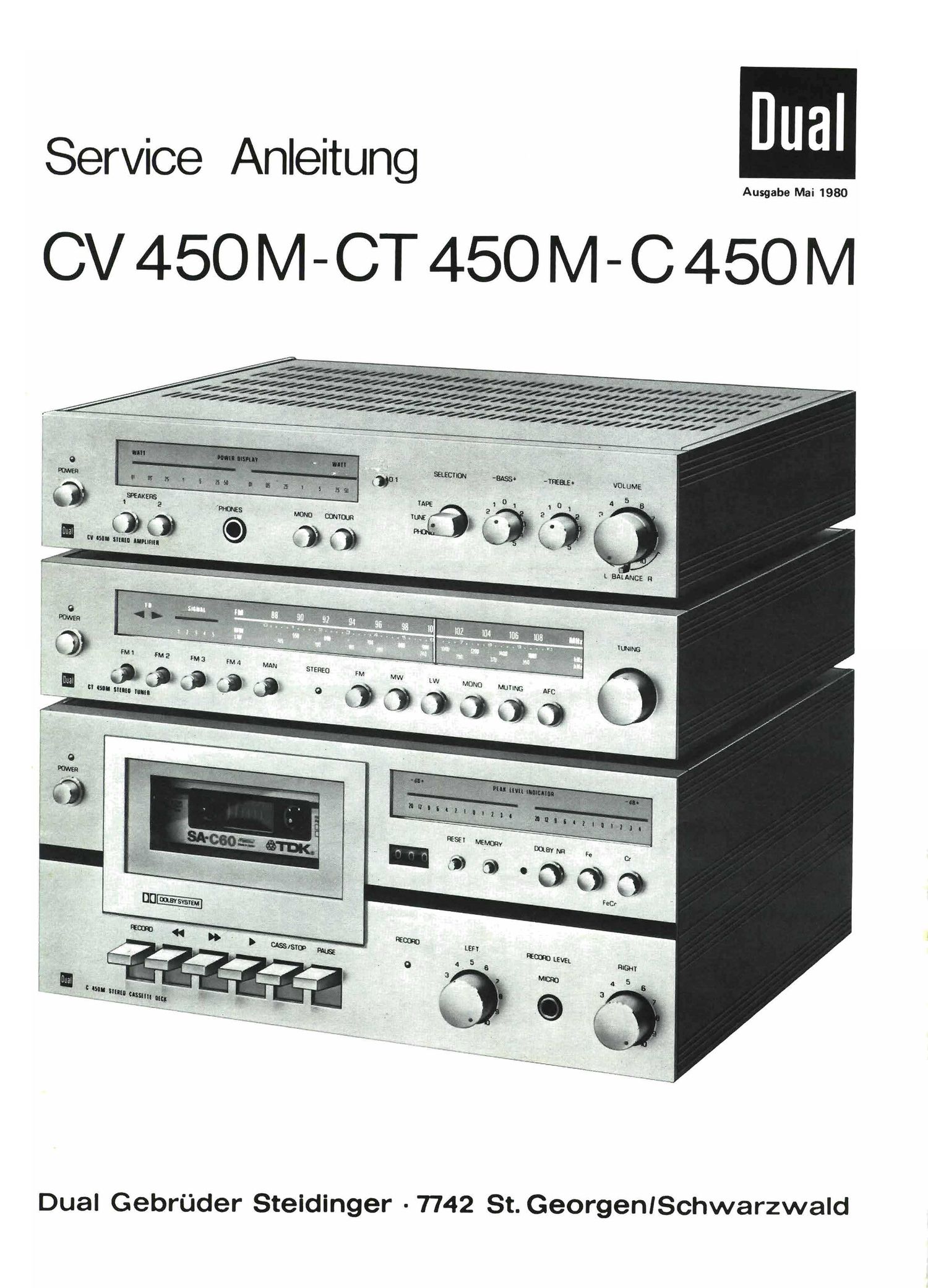

Dual CT 450 Service Manual

Page 2

............ O O O I I I O a o u -
.I.0.....O.I.C.0.0.0.0.0:0.0.0.0.0.I.O.I.O.I.I.0.0
. . . .I... .0........ O O C O C O O I I
I O

..... ..
I...
0.0...

O
O
O
Q..-

0
O

Technische Daten

Ausgangsleistung

(gemessen an 4 Ohm, Klirrfaktor <0,5 %)
Musikleistung 2 x 40 Watt
Sinus-Dauertonleistung 2 x 25 Watt
Klirrfaktor

bei2x15W,40 Hz-12,5kHz <0,5%

Leistungsbandbreite
(nach DIN 45 500)

Ubertragungsbereich

(888- und Hohensteller in Mittenstellung)
20 Hz-2O kHzi1,5dB
15 Hz -30 kHzi3 dB

15 Hz-25 kHz

Klangsteller

Basse bei 30 Hz i 13 dB
Hohen bei 15 kHz i13dB
Balancesteller

Einstellbereich -20 dB
Lautstérkesteller

mit zuschaltbarer physiologischer Regelcharakteristik
Stereo/Mono-Schalter

Eingéinge

Tape, Tuner 200 mV an 47 kOhm
Phono 2 mV an 47 kOhm

Funktio nsbeschreibung
Eingénge

Phono (Cinch und DlN-Buchsen)

Die Phonoeing'ange fLihren auf den rauscharmen Vorverst'arker,
der mit dem 1C 501 bestLickt ist. Die Entzerrung erfolgt in der
Gegenkopplung mit den frequenzbestimmenden Bauteilen C 504,
C 505, R 503 und R 504. Die Verstarkung betragt bei 1 kHz
ca. 40 dB.

Tuner, Tape (DIN-Buchsen)
Die Eingange fijhren direkt auf den Eingangswahlschalter S 401.

Balance, Mono, Lautstérke und Contour

Das mit dem Drehschalter S 401 angewa'hlte Signal wird Liber den
Widerstand R 401 der Tape BuchsealsAufnahmesignal zugerhrt.
Von S 401 gelangt das Signal auf den Balancesteller VR 402.
Hier erfolgt auch die Zusammenschaltung der beiden Kanale mit
dem Mono-Schalter S 301. Mit dem Steller VR 401 wird die
Lautstarke geregelt, mit Schalter S 302 die Filtereinheit der
physiologischen Lautstérkeregelung zugeschaltet.

888- und Héhensteller

Es kommt hier eine passive Klangeinstellung zur Anwendung.
Basse und Héhen sind fUr beide Kanaie gemeinsam regelbar. Mit
dem Steller VR 602 wird der Bassbereich bei 50 Hz, mit Steller
VR 601 die Hohen bei 15 kHz, in einem Bereich von i 13 dB
eingestellt.

Endstufo

Der Dual CV 450 M besitzt eine elkolose, voll komplementare
Endstufe mit Darlington-Transistoren als Endtransistoren (T 706
und T 707) und einem Differenzverstarker (T 701) im Eingang.
Mit VR 701 wird der Ruhestrom, gemessen an den MeBpunkten
TP 701 und TP 702, eingestellt.

O.
O
O.
.0
n
O
I
O
l
O
I
I
I
C
I
I
I.
I
O
O
O
O
0
O
O
O
O
C
O.
O
O.
0.

Max. Eingangspegel
(bezogen auf k = 0,5 %)

hochohmige Eingange > 5 V
Phono > 75 mV
Ubersprechdémpfung bei 1000 Hz

zwischen den Kan'alen >45 dB
zwischen den Eingangen >65 dB

Fremdspannungsabstand (gemessen nach DIN)
bezogen auf Nennleistung

Eingang Tape,Tuner >78 dB
Eingang Phono >60 dB
bezogen auf Na = 2 x 50 mW

Eingang Tape, Tuner >50 dB
Eingang Phono >50 dB
Ausgénge

2 Druckklemmleisten fLir zwei Lautsprecherpaare 4 - 16 Ohm
schaltbar

1 Koaxialbuchse 1/4 inch fUr Kopfhorer-Anschlufs

1 Bandausgang an Tape-Buchse

Leistungsaufnahme
bei Leerlauf ca. 20 VA
bei Vollast max. 200 VA

Abmessungen (B x H x T) 300 x 67 x 295 mm
Gewicht ca. 4,2 kg

Elektronische Strombegrenzung

Die Endstufen sind elektronisch gegen zu niedrige AbschlufS-
widerst'ande einschlielSlich KurzschluB am Lautsprecherausgang
gesichert. Die Transistoren T 704 und T 705 werden zur Strom-
begrenzung eingesetzt. Mit steigendem Spannungsabfall Uber die
Widerstande R 716 steuern die beiden Transistoren T 704 und
T 705 durch und bedampfen das Eingangssignal. Die Transistoren
wirken als Nebenschlquiderstande.

Lautsprecherschutzschaltung

Die Lautsprecherschutzschaltung schiitzt die Lautsprecher vor
Zerstorung durch negative oder positive Gleichspannung. Steht
im Falle eines Defektes eine Gleichspannung von > i 2 V am
Endstufenausgang an, so fallt das Relais 801 nach ca. 3 sec. ab
und trennt die Lautsprecher von der Endstufe. Transistor T 801
erkennt die positive und T 802 die negative Fehlspannung, das
fiihrt zum Sperren des Transistors T 804, das Relais wird abge-
schaltet. Diese Schaltung Libernimmt auch die Einschaltverzogerung,
zeitbestimmende Bauteile sind R 807 und C 811.

Lautsprecherschalter

Mit den Schaltern S 901 und 8902 werden die zwei Lautsprecher-
paare ein- und ausgeschaltet.

Leistungsanzeige

Uber ein Widerstandsteilernetzwerk wird das Endstufensignal fLir
die Leistungsanzeige abgenommen. Die Anzeige arbeitet als
tragheitsloses Lichtband, bestehend aus 12 LED's. Die Empfind-
Iichkeitsumschaltung der Anzeige wird durch Schalter S 201
bewirkt, er andert den Wert des Teilernetzwerkes. Mit Transistor
T 201 wird das Signal verstarkt, in den Spitzen begrenzt und mit
der Diode D 204 gleichgerichtet. Es steht am PIN 11 des An-
steuerbausteines IC 201 an. Mit Steller VR 201 wird der kleinste
anzuzeigende Leistungspegel und mit VR 202 der Maximalpegel
eingestellt. Die Thermistoren TH 201 und TH 202 wirken dem

Temperaturdrift entgegen. I

Page 32

CT 450 M

Ausgabe 1

Schaltbild.

Wiring Diagram

Schéma de branchement
Schakelschema

Esquema de conexiones
Kopplingsschema
Diagramma di Collegamento
