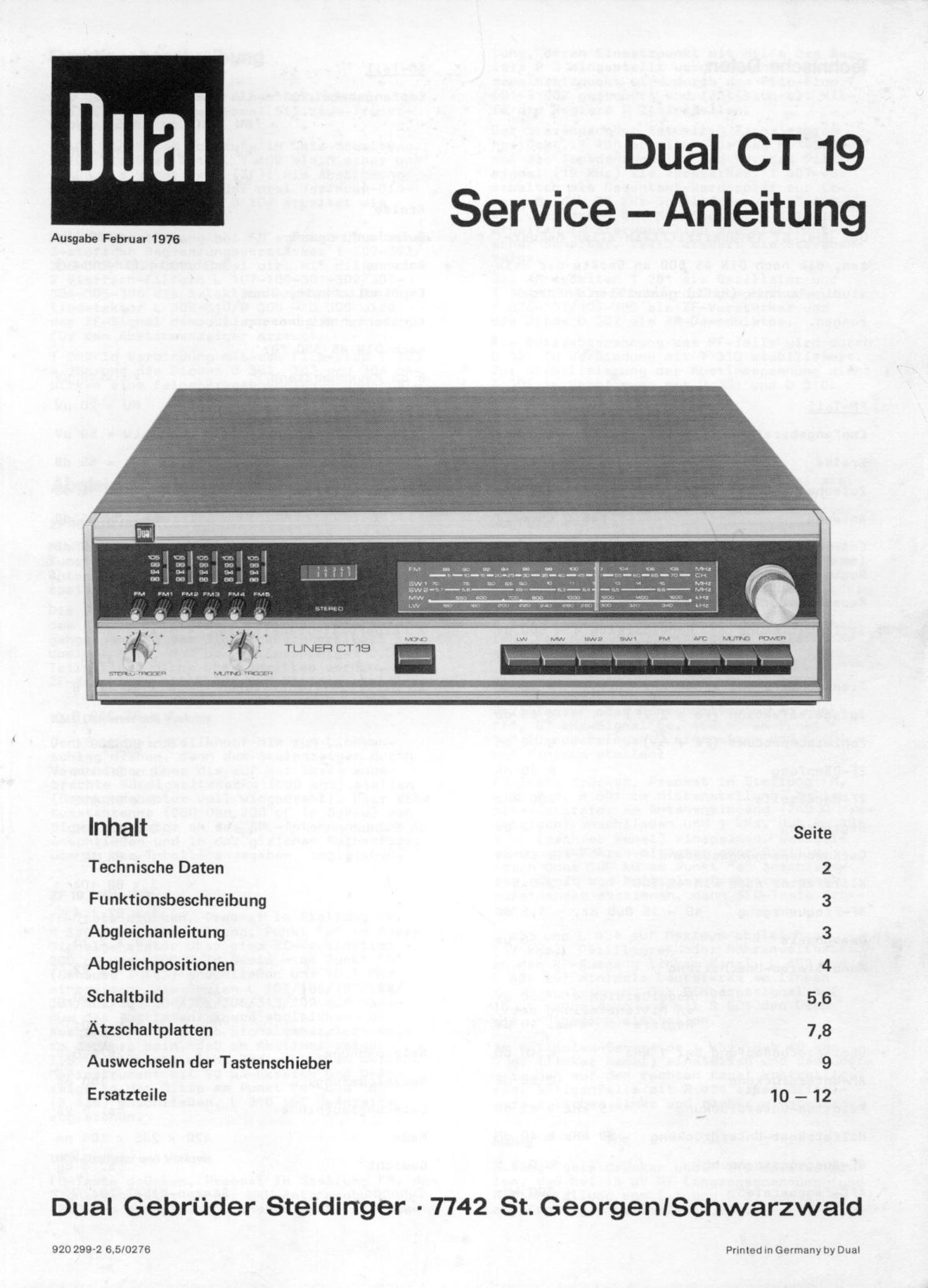

This is the 12 pages manual for Dual CT 19 Service Manual.
Read or download the pdf for free.
If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.
Funktionsbeschreibung
Des UKU-Teil ist mit einem FET, einem
Dual-Gate-MOSFET und zuei Silizium-Transi-
storen beetUckt.
T 101 dient als Voretufe in Gate-Schaltung,
T 104 als Dszillator, T 102 als Mischer und
T 103 als Verstérker (ZF). Die Abstimmung
geschieht mit Hilfe der drai Variocap-Dio-
den 0 101, 102, 103. D 104 arbeitet als
AFC-Diode.
Die ZF-Ueretfirkung bei FM erfolgt fiber einen
3-stufi en Begrenzungsversterker T 302-303/
306-307 308-309. Dabei uird mit Hilfe von
2 Uierfech-Filtern L 107-103-301-302/303-
304-305-306 die Selektion erreicht. Im Ra-
tiodetektor L 309-310/0 308 - 0 309 uird
das ZF-Signal demoduliert und die Spannung
FUr den Abstimmenzeiger erzeugt.
T 202 in Verbindung mit dem Flip-Flop T 203
- 204 und die Dioden D 302, 303 und 304 be-
uirken eine feldstérkeebhfingige Stummschal-
Abgleichanleitung
ZF 460 kHz (AM)
MU-Taete drficken, Signalgenerator Uber eine
Kunetantenne (200 Ohm, 200 pF in Serie) am
Antenneneingang anschlieGen und 460 kHz ein-
speisen.
019 Spulen L 311/312/307/308/314 auf Maximum
des Abstimmanzeigers abgleichen. Die Aus-
gangsepannung des Signelgeneratore 3011 so
dosiert eein, daB am Abstimmenzeiger 2,5
Teilstriche nicht fiberschritten warden. Den
ZF-Seugkreis mit L 204 euf Minimum abgleichen.
KML Oszillauor und Vorknis
Den Sendereinstellknopf bis zum Linksen-
schlag drehen, dann den Skalenzeiger durch
Verechieben Uber die auf der Skala ange-
brachte BHndigkeitsmarke (500 kHz).stellen
(Drehkondeneator voll eingedreht). Uber eine
Kunstantenne (200 0hm,200 pF in Serie) den
Signalgenerator an der KML-Antennenbuchse
enechlieBen und in der gleichen ReihenFolge,
uie in der Tabelle angegeben, abgleichen.
2F 10,7 MHz (FM)
FM-Teste drficken, Preomat in Stellung FM,
R 340 in Mittenstellung, Punkt "a" an Maese,
Signalgenerator fiber eine RC-Kombination -
200 pF und 200 Q in Serie - am Punkt "b
(Gehéuse T 102) anschlieBen und 10,? MHz
einspeisen. Die Spulen L 105 106/107/106/
301/302/303/304/305/305/313 309 auF Maxi-
mum des Abetimmanzeigers abgleichen. Die
Ausgangsepennung des Signalgenerators 3011
so dosiert sein, daB am Abstimmanzeiger
2,5 Teilstriche nicht fiberschritten uerden.
MeGinstrument mit 50 uA-Bereich und 0-An-
zeige in der Mitte em Punkt "c" und "0"
(R 336) anschlieeen. L 310 auf 0-Anzeige
abgleichen.
UKW-Oszillltor and Vorkrais
FM-Teste drficken, Preomat in Stellung FM, den
Signalgenerator an der UKU-Antennenbuchee
(240 Ohm eymmetriech) anschlieBen. Am Gene-
tung, deren Einsatzpunkt mit Hilfe des Reg-
lers P 3 eingestellt uerden kann. Der Ste-
reoeinsatzpunkt uird durch das Flip-Flop T
601-T 602 gesteuert und léfit sich mit Hil-
Fe des Reglers P 2 einstellen.
Der Stereodecoder ist mit 8 Transistoren
beetfickt. T 406 arbeitet ffir das MpX-Sig-
nal als Impedanzuandler und ffir das Pilat-
signal (19 KHz) als Veretérker. T 407-408
arbeiten als Gegentakt-Verdoppler zur Er-
zeugung der 3B KHz-Schaltfrequenz. T 409-
410 uerstérken das MPX-Signal. T 411-412
arbeiten im Stereobetrieb als elektroni-
scher Schalter. T 413 steuert die Stereoan-
zeige.
Bei AM arbeiten T 201 als Dszillator und
T 304-305 als Stromverdréngungsmischer,
T 305-307/300-309 als ZF-Uerstérker und
die Diode D 307 als AM-Demodulator.
Die Betriebsspannung des HF-Teils uird durch
D 306 in Verbindung mit T 310 etabilisiert.
Zur Stabilisierung der Abstimmspannung dient
T 301 in Verbindung mit D 301 und D 310.
ratbr und Geret 88 MHz (moduliert) einstel-
len und L 104 (Dszillator), L 102, L 103
(Vorkreise) auf Maximum am Abetimmanzeiger
abgleichen.
Am Generator und Carat 104 MHz einstellen
und C 112 (Oszillator), C 105, C 114 (Vor-
kreise) auf Maximum am Abetimmanzeiger ab-
gleichen. Den Abgleich bei mfiglichst niedri-
ger HF-Eingangsspannung durcthhren.
R 340 bei 3 0V Eingangsspannung so einstel-
len, daB der Abstimmanzeiger 3 Teilstriche
anzeigt.
Dwomw
Uszillograf oder Rfihrenvoltmeter an Punkt
"f", 67 kHz-Signal ca. 400 mV am Punkt
"g" (Decodereingang) einspeieen und L 401
30? Minimum stellen.
FM-Taste drUcken, Preomat in Stellung FM,
0 2, P 3, R 601 in Mittenetellung, Multi-
plex-Generator am Anteneneingang (240 Q sym-
metrisch) enschlieBen und 1 kHz, Hub 40 kHz,
1 mV (rechter Kanel) einspeisen, Uechsel-
spannungs-Rfihrenvoltmeter Oder Dazillo-
graph fiber 100 kg am Punkt "e" anechlies-
sen, Beret und Multiplex-Generator genau
aufeinander abstimmen, dann AFC-Taste drfik-
ken.
L 403 und L 404 euf Maximum abgleichen
(38 kHz). Oezillograf oder Rfihrenvoltmeter
an den NF-Ausgang linker Kanal, L 402 und
R 434 auf minimale Lautstfirke im linken
Kanal abgleichen. Des Eingangssignal auf
10 0V reduzieren und mit R 601 den Dece-
dierungebeginn einstellen.
Am Multiplex-Generator 1 kHz, Hub 40 kHz,
1 mV (linker Kanal) einstellen und des Uber-
eprechen auf den rechten Kenal kontrollie-
ren. Nfitigenfalls mit R 434 einen Mittel-
uert zuischen links und rechts einstellen.
Mufing
Muting-Taste drUcken und R 219 so einstel-
len, daB bei 15 0V HF Eingangsspannung (und
Mittenstellung von P 2 und P 3) von stumm
euF EmpFeng umgeschaltet uird.
