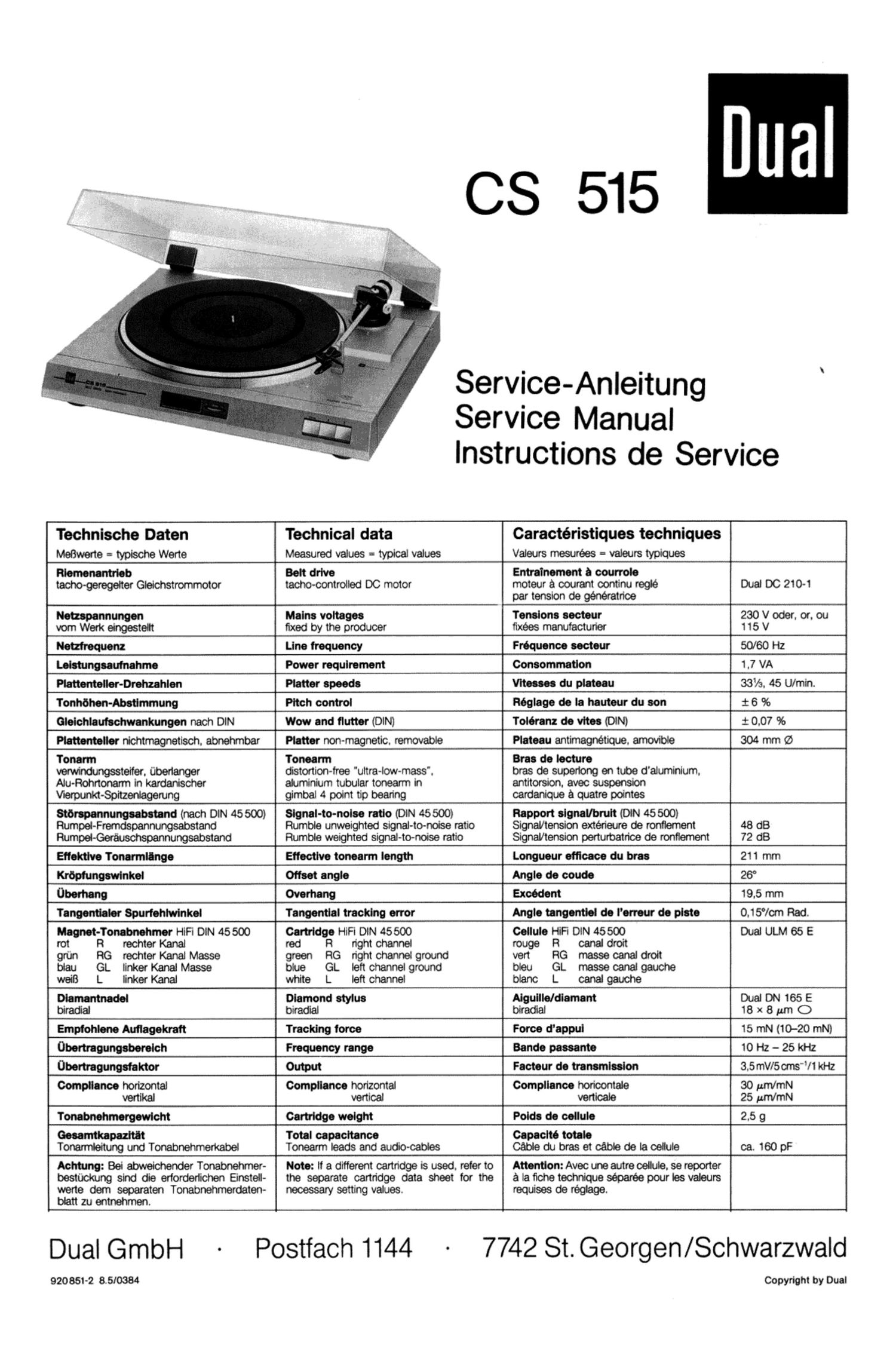

Dual CS 515 Service Manual

Page 1

CS 515

Service-Anleitung
Service Manual
Instructions de Service

U3

Technlsche Daten
Mefiwerte = typlsche Werte

Technical data
Measured values - typical values

Caractéristiques techniques
Valeurs rnesurees - valeurs typiques

Riemnontrlob Beit drive Entrainornent a courroie
tacho-geregelter Glelchstrommotor tacho-controlled DC motor moteur a courant continu regie Dual DC 2101
par tension cle generatrice

Nempannungen Mains voltages Tensions oecteur 230 V oder. or. on

vorn Werk eingestelit fixed by the producer fixées manufacturier 115 v

Netzinequenz Line frequency Frequence eecteur 50/50 Hz

Leietungeaufnahme Power requirement Consommation 1.? VA

Piattenteiier-Drehzahlen Platter speeds Viteaeoo du plateau 33%. 45 U/min.

Tonhdhen-Abetlmmung Pitch control Reglage de la hauteur du eon 1 6 96

Gieichlauiechwankungen nach DIN Wow and flutter (DIN) Toleranz do vitae (DIN) i 0.07 96

Platterrtoiler nichtmagnetlsch. abnehmbar Platter non-magnetic. removable Plateau antimagnétique. amovible 304 mm Q)

Tonarm Tonearrn Brae do lecture

verwindungsstelier. Uberlanger distortion-free "ultra-low-mass'. bras de supenong en tube d'aluminlum.

Alu-Rohrtonarm ln kardanischer aluminium tubular tonearm in antitorsion, avec suspension

Vierpunkt-Spltzenlagerung gimbal 4 point tip bearing cardanique a quatre pointes

Starapannungaabstand (nach DIN 45500) Signal-to-nolee ratio (DIN 45500) Rapport signal/bruit (DIN 45500)

Rumpei-Fremdspannungsabstand Rumble unweighted signal-to-noise ratio Signal/tension extérieure de ronflement 48 dB

Rumpei-Gerauschspannungsabstend Rumble weighted signal-tonoise ratio Signal/tension perturbatrice do ronflement 72 dB

Effektivo Tonarmilnge Effoctlve tonearm length Longueur efficace du bras 211 mm

Krdpiungewlnkei Offset angle Angle do coude 26°

Uborhang Overhang Excedent 19.5 mm

Tangentiaier Spurtehlwlnkel Tangential tracking error Anglo tangential do I'erreur do pieto 0.15°/cm Rad.

Mognet-lonabnohmer HIFI DIN 45500 Cartridge HlFi DIN 45 500 Cellule HiFi DIN 45500 Dual ULM 65 E

rot R rechter Kanal red R right channel rouge R canal droit

gnm RG reenter Kanal Masse RG right channel ground vert RG masse canal drolt

blau GL linker Kanal Masse blue GL left channel groond bleu GL masse canal gauche

weifi L linker Kanal white L left channel blanc L canal gauche

Diamantnadol Diamond stylus Aiguille/dlamant Dual DN 165 E

biracial bradial biracial 18 x 8 pm 0

Emptohieno Auilagokrait Tracking force Force dappul 15 mN (10-20 mN)

Obertragungeberelch Frequency range Bende pamnto 10 Hz - 25 kHz

Obertragungefaktor Output Factour do transmission 3.5 mV/5 crns"/l kHz

Compliance horizontal Compliance horizontal Compliance horicontale 30 urn/mN
vertlkal vertical verticals 25 WmN

Tonabnehrnergowlcht Cartridge weight Poida do coilule 2.5 g

Goaamtirapazitit Total capacitance Capaclte totale

Tonarmleitung und Tonabnehmerkabel Tonearm leads and audio-cables cable du bras et cable de la celiule ca. 160 pF

Achtung: Bei abweichender Tonabnehmer-
bestt'Jckung sind die eriorderiichen Einsteil-
werte dern separaten Tonabnehmerdaten-
blatt zu entmhmen.

Note: it a different cartridge is used. refer to
the separate cartridge data sheet for the
necessary setting values.

Attention: Avec une autre celhle. se reporter
a la fiche technique separee pour les valeurs
requises de reglage.

Dual GmbH -

920 851-2 8. 510384

Posfiach1144 -

7742 St. Georgen/Schwarzwald

Copyright by Dual
