Dual CS 2225 Q Owners Manual

Extracted text from Dual CS 2225 Q Owners Manual (Ocr-read)

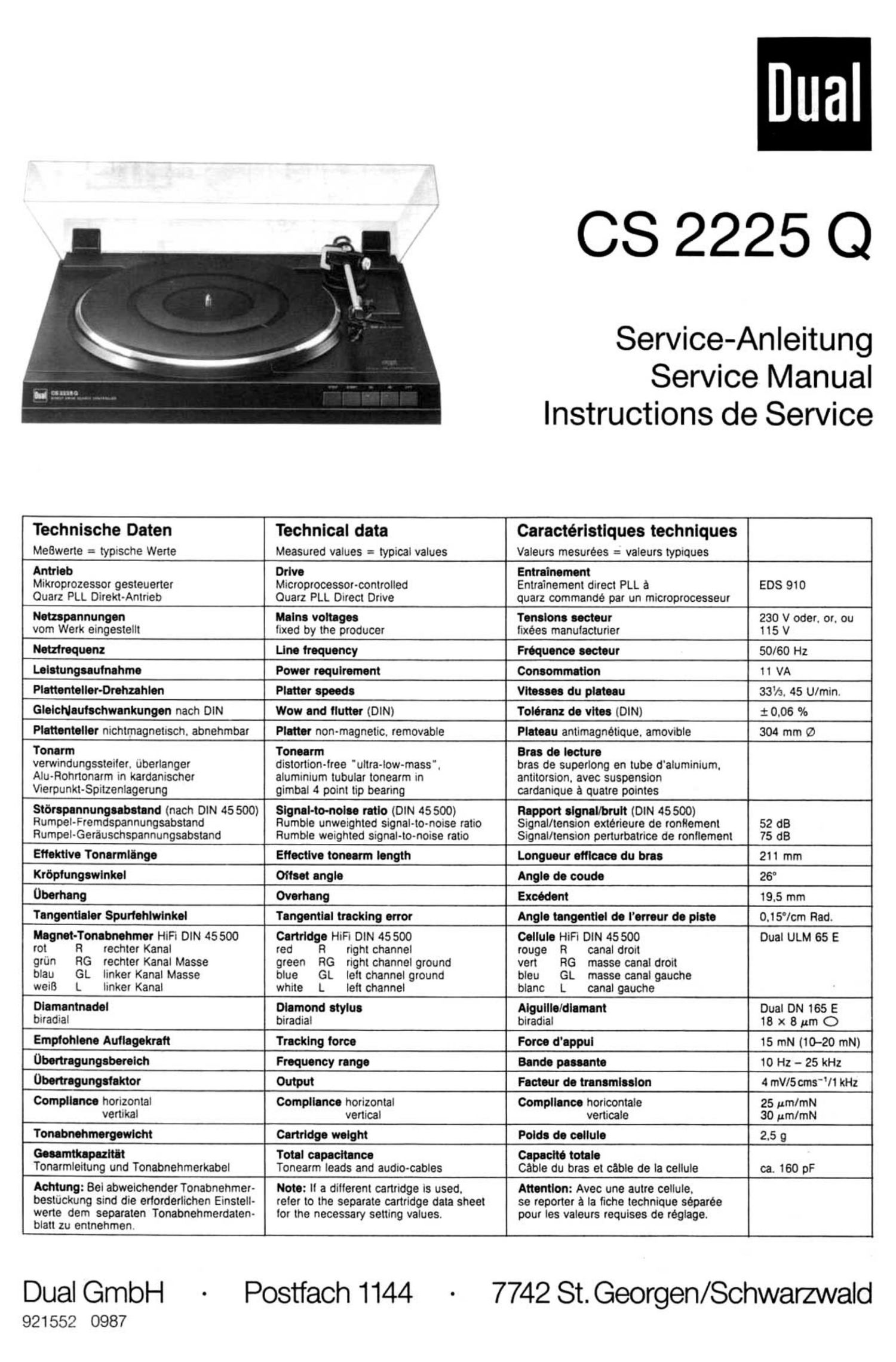

Page 1

ua

CS 2225 Q

Service-Anleitung
Service Manual
Instructions de Service

Technlsche Deten Technical data Ceractéristhues techniques

MeBwerte = typrsche Werte Measured values = typical values Vaieurs mesurées = valeurs typrques

Antrleb Drive Entrainement

Mrkroprozessor gesteuerter Microprocessor-controlled Entrainement direct PLL a EDS 910

Ouarz PLL Direkt-Antrreb Ouarz PLL Direct Drive quarz wrnrnandé par un microprocesseur

Netzspannungen Heine voltages Tensions secteur 230 V oder, or. ou

vom Werk eingestellt iixed by the producer fixées manuiactuner 115 v

Netztrequenz Line trequency Frequence secteur 50/60 Hz

Lelstungsautnahme Power requirement Consommation 11 VA

Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 33%. 45 U/mln,

Gielchlautschwankungen nach DIN Wow and flutter (DIN) Toleranz de vitae (DIN) : 0.06 %

Piattenteller nrchtmagnetrsch. abnehmbar Platter non-magnetic. removable Plateau antimagnetique. amovible 304 mm (2)

Tonarm Tonearrn Bras de lecture

verwindungssteiler. uberlanger distortion-tree 'uItra-Iow~mass'. bras de superiong en tube d'alurninrum.

Alu-Rohrtonarm in kardanischer aluminium tubular tonearm in antitorsion. avec suspension

VrerpunkI-Sprtzenlagerung gimbal 4 poinI tip bearing cardanique a quatre porntes

Stdrspennungsabstand (nach DIN 45500) Signal-to-nolse ratio (DIN 45500) Rapport signal/bruit (DIN 45500)

Rumpel-Fremdspannungsabstand Rumble unweighted signal-to-norse ratio Signal/tension extérieure de ronilernent 52 dB

Rumpel-Gerauschspannungsabstand Rumble weighted Signal-to-noise ratio Signal/tensron perturbatrice de ronilement 75 dB

Ettekttve Tonarmtange Ettectlve tonearm length Longueur etflcace du bras 211 mm

Krbptungswinltel Ottset angle Angle de coude 26°

0W9 Overhang Excedent 19.5 mm

Tangentialer Spurtehlwinltel Tangential tracking error Angle tangential de I'erreur de plate 0.1 5°/crn Ftad.

Megnet-Tonabnehmer HiFl DIN 45 500 Cartridge Hii-r DIN 45 500 Cellule HiFi DIN 45 500 Dual ULM 65 E

rot R rechter Kanai red Fl right channel rouge R canal drort

grun HG rechter Kanai Masse green RG right channel ground vert RG masse canal droit

blau GL linker Kanai Masse blue GL leit channel ground bleu GL masse canal gauche

weiB L linker Kanai white L leit channel blanc L canal gauche

Diamantnadel Diamond stylus Aigullleldiamant Dual DN 165 E

biracial biradial biradial 18 x 8 pm 0

Emptohiene Autlegekratt Tracking force Force d'appul 15 mN (10-20 mN)

Obertragungsberelch Frequency range Bands peasants 10 Hz - 25 kHz

Obertragungstaktor Output Facteur de transmission 4 mV/5 cms/1 kHz

Compliance horizontal Compliance horizontal Compliance horicontale 25 um/mN
vertikai vertical verticale 30 pm/rnN

Tonabnehmergewicht Cartridge weight Poids de celluie 2.5 g

Geaemtkapazitit Total capacltanoe Capaci'te totals

Tonarrnle'rtung und Tonabnehmerkabel Tonearm leads and audio-cables cable du bras et came de la ceilule ca. 160 pF

Achtung: Bel abweichenderTonabnehrner- Note: It a dilierent cartridge IS used. Attention: Avec une autre cellule.

bestuckung sind die eriorderiichen Einstell- reler to the separate cartridge data sheet se reporter a la fiche technique separee

werte dem separaten Tonabnehmerdaten- tor the necessary setting values. pour les valeurs requises de réglage.

biatt zu entnehmen.

Dual GmbH -

921552 0987

Postfach 1144 - 7742 St. Georgen/Schwarzwaid
