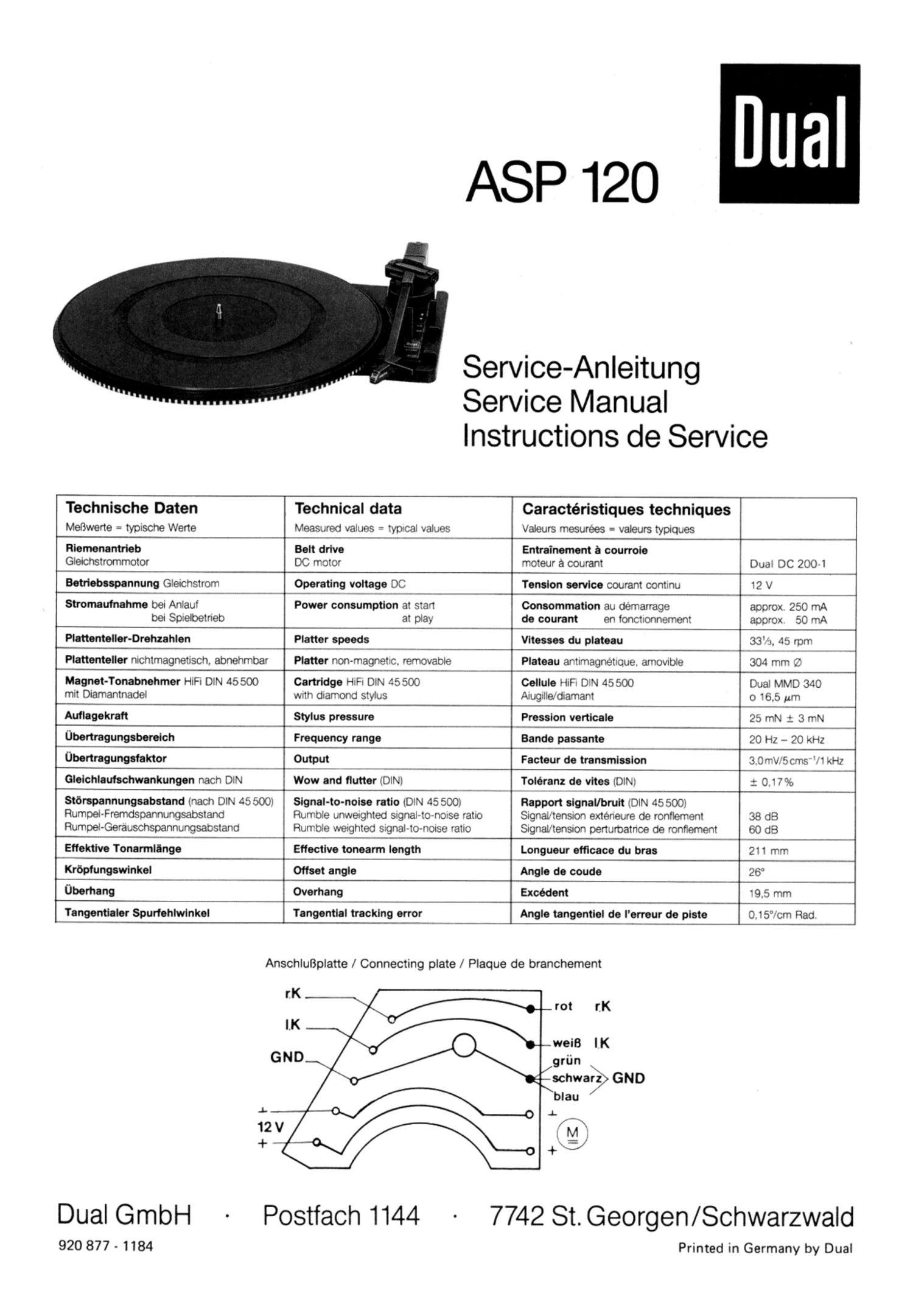

ASP 120
Service-Anleitung
Service Manual
UH
Instructions de Service
Technische Daten
MeBwene = typnsche Wene
Technical data
MeaSured values ,- typical values
Caractéristiques techniques
Valeurs mesurees = valeurs typiques
Riemenantrieb Belt drive Entrainement a courroie
Gleichstrommotor DC motor moteur a courant Dual DC 2001
Betrlebespannung Gleicnstrom Operating voltage DC Tension service courant contlnu 12 V
Stromaufnahme bei AnIauf Power consumptlon at Stan Consommatlon au demarrage approx 250 M
bei Sp:elbetneb at play de courant en fonctlonnement approx 50 mA
PIattenteller-Drehzahlen Platter speeds Vltesses du plateau 337d. 45 rpm
Plattenteller nicntmagnetxscn. abnehrnbar Platter non-magnetic. rem0vacle Plateau antimagnetioue. amovible 304 mm .73
Magnet-Tonabnehmer HIFI DIN 45 500 Cartridge HiF: DIN 45 500 Cellule HlFl DN 45 500 Dual MMD 340
mit Diamantnadel wrtn diamond stylus Aiugallediamant o 16.5 pm
Auflagekraft Stylus pressure Pression verticals 25 mN : 3 NW
Ubertragungsberelch Frequency range Bande passante 20 Hz - 20 kHz
Ubertragungsfaktor Output Facteur de trensmlsslon » 0mv35 cms"/1 kHz
Gleichlaufechwenkungen nacn DIN Wow and flutter IDINI Toleranz de vites (DIN) : 01? 0e
Stbrspannungsabstand mach DIN 45 500) Slgnal-to-noise ratio (DIN 45566)w Rapport signal/bruit (DIN 45500)
Rumpel-Fremdsoannungsabstand Rumble unweighted Signal-to-nose ratio Signabtension exteneure de ronflement 38 dB
Rumpel-Gerauschspannungsabstand Ruwole weighted SignaHo-nOIse ratio SignaLtenSIon perturbatnce de ronfiement 60 dB
Effektive Tonarmlange Effective tonearm length Longueur efflcace du bras 21 1 mm
Krbpfungswinkel Offset angle gAngIe de coude 26°
fiberhang Overhang Excedent 19.5 mm
Tangentialer Spurtehlwlnkel Tangentlal tracklng error Angle tangential de l'erreur de piste 0.15"cm Rad
Anschlqulatte / Connecting plate / Plaque de branchement
GND
12V
Dual GmbH -
920 877 - 1184
[K
Posfiach1144
IK '
_rot [K
DweiB IK
grun \
Kschwarb GND
\blau /
'L _
I/M\I
o +
7742 St. Georgen/Schwarzwald
Printed in Germany by Dual
