' [MUD/All. W]
Ny platespiller i toppklasse med elektronisk
direktedriit
fra oerdens nest starste platespillerprodusent
Av FRODE GULDVOG

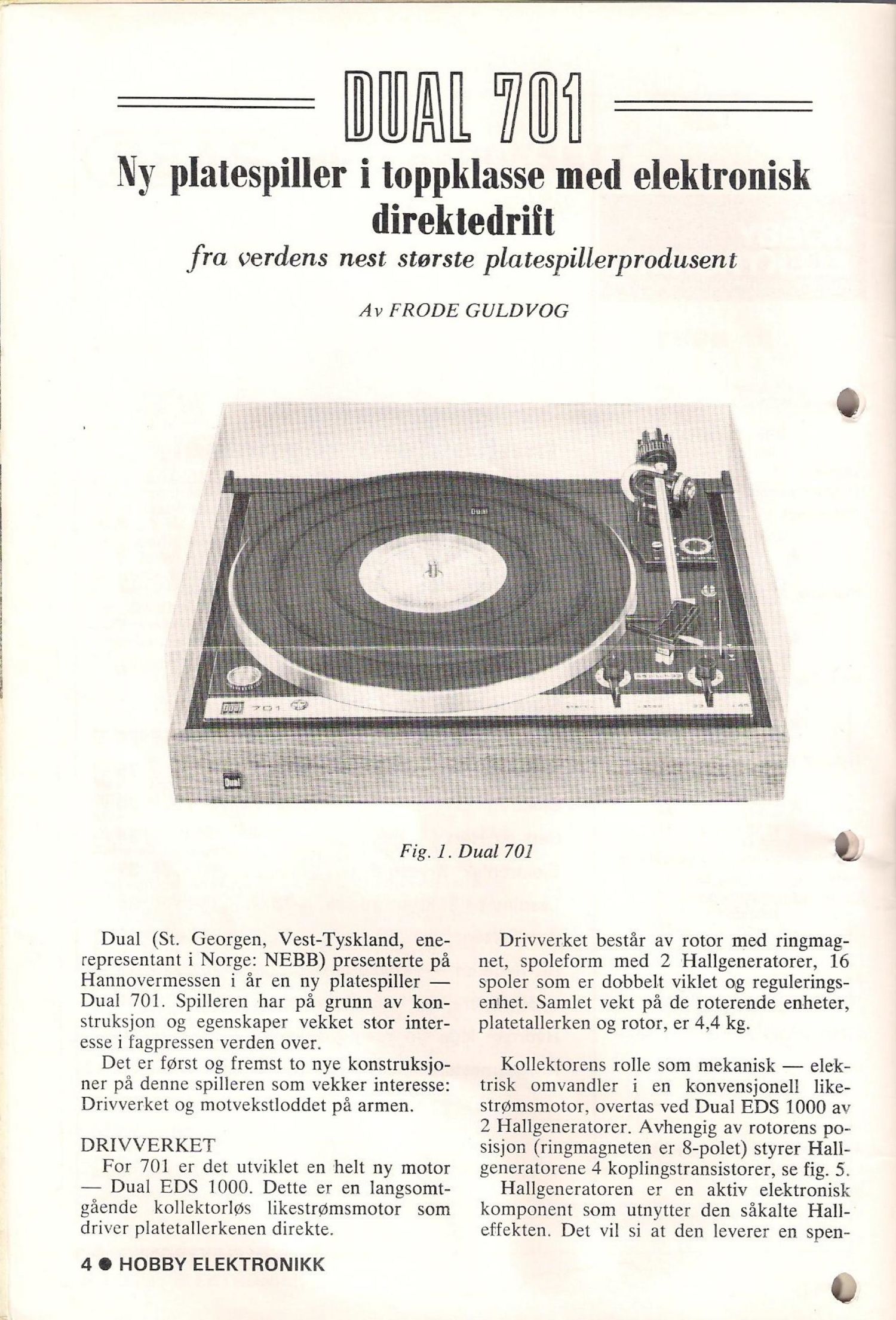

Fig. 1. Dual 70]
Dual (St. Georgen, Vest-Tyskland, ene-
representant i Norge: NEBB) presenterte p51
Hannovermessen i 5r en ny pla-tespiller -
Dual 701. Spilleren har p51 grunn av k-on-
struksjon og egenskaper vekket stor inter-
esse i fagpressen verden over.
Det er forst 0g fremst to nye konstruksjo-
ner pa denne spilleren som vekker interesse:
Drivverket og motvekstloddet p51 armen.
DRIVVERKET
For 701 er det utviklet en 'helt ny motor
- Dual EDS 1000. Dette er en langsomt-
gfiende kollektorlos likestromsmotor som
driver platetallerkenen direkte.
4 O HOBBY ELEKTRONIKK
Drivverket bestélr av rotor med ringmag-
net, spoleform med 2 Hallgeneratorer, 16
spoler som er dobbelt viklet og regulerings-
enhet. Samlet vekt p51 de roterende enheter,
platetallerken 0g rotor, er 4,4 kg.
Kollektorens rolle som mekanisk - elek-
trisk omvandler i en konvensjonell like-
str¢msmotor, overtas ved Dual EDS 1000 av
2 Hallgeneratorer. Avhengig av rotorens po-
sisjon (ringmagneten er 8-polet) styrer Hall-
generatorene 4 koplingstransistorer, 36 fig. 5.
Hallgeneratoren er en aktiv elektronisk
komponent som utnytter den séikalte Hall-
effekten. Det vil si at den leverer en spen-
Plate-
tallelken
Rotor
Ringmagnet
Hallgenemtor
Spo|etorm
Feltspoler.
dobbelt viklet
Fig. 4
men 1 er, jo starre den magnetiske induksjon
Flens B er, 0g jo tynnere halvlederplaten er:
RH
Regularings- UH : -- I . B
mm (d : tykkelsen pa: platen)
Dekse' fl er en konstant for hver Hallgenera-
tortype.
Prinsippskissen for en Hallgeneratorstyrt,
kollektorlas likestrgzsmsmotor er avbildet p5
Fig. 2. Drivverket figur 5,
ning nzir den beveges i et magnetfelt 0g en
1 de spolene (se fig. 2) som i (byeblikket
str¢m blir sen-dt gjennom den, se figur 4.
ikke fér spenning av Hallgeneratorene, indu-
serer ringmagneten en spanning. Denne spen-
ningen er proporsjonal med omdreinings-
hastigheten. Péi Dual EDS 1000 f¢res denne
Hallspenningen er st¢rre, jo st¢rre mate-
rialets Hallkonstant RH er, jo st¢rre str¢m-
a
vIIU-IBUV Kuplings-ug Hastighels-
_,_ Neltdel » Iikeretter , Slabiliseringa-regularings- velgerog
220-240V del iiniustermg
40-60 Hz
v i
i
Glimlampe
Strohoskap o
Fig. 3. Blokkskjemaet for Dual EDS I 000.
HOBBY ELEKTRONIKK O 5
