Dual 491 Service Manual

Extracted text from Dual 491 Service Manual (Ocr-read)

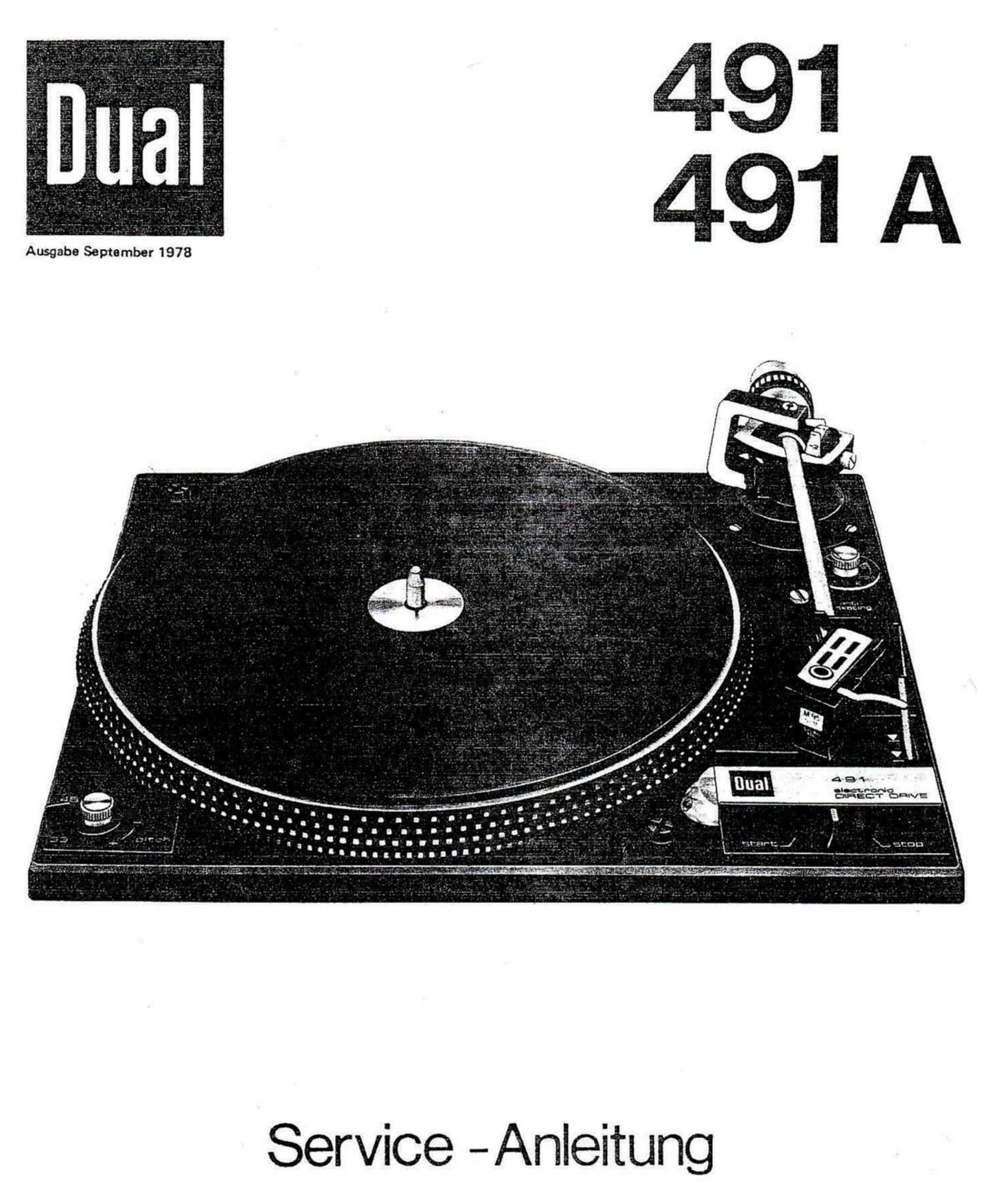

Page 1

Ausgabo September 1978

Service -An|eitung

Page 4

¥ 1-1 32 g
R 15
550 i
I
45 3
1
r' ""1 1
1 ' BA 1
1 i '
+ l
1 132037 2,132 1
Ll{__4
7
o []R 11
k 110k
-#
12 £3 1
---6 IC2-555-3 3
'7 1 ES
11- 1,___,
z 4

1.

11 19 13 16 13 7
12 1a 15 I
9001 one: 9003 17 9004 9005,9006 :
1o 13
14 9 a 11 12
9001,9002 9003 79nd 9005

Page 10

F9913

Fig. 15

10

Sta rtvorgang

Das Betétigen des Schalthebels (611 in Stallong start" hat die
Auslbsung folgender Funktionen Zur Fcige:

3) Der Einschalthebe| (145) drent den auf den Riitenboizen ge-
Iagenen UmschaitheOe) (126) Gzeichzeizig wird durch den
Schanarm (1251der EirzlAusscnaita-r (129) betétigt und darnit
der Motor (1 10) und Piaucnteller in Drehung versetzt.

0) Des Betéitigen oes Sonalznebeis (611 gibt auch den Start-
schieber (22) trei. der miue:s der Zugfeder (23) in Richtung
Kurvenrad gezogen wird. Dadurch wird der auf dem Kurven-
red (20) befindliche Absteiihenel in den Bereich dés Mit-
ne'nmers am Antriebszeiler-Ritzel ge'oracht and damit das
Kurvenrad angetrieben.

c) Der mit dem Schaltarm (125) gekoppelze Umschaltwinkel
(127) wird in den Bereicn des Umlenkhebels gebracht. so daG
dieser bei nachfolgencier Drehung des Kurvenrades in seine
Startstellung gedréngt wird.

Manueller Start

Die miz dem Schaltarm (125) veroundene Klinke (132) rastet
beim Ein'wértsschwenken des Tonarmes von Hand an der in der
Platine montierten Vierkantplaue ein und hélt den Schaltarm
in dieser Stellung.

Durch den Schaltarm (125) wird der Ein/Ausschalter (138) be-
tétigt und damitder Motor ( 1 10) und Plattenteller (4) in Drehung
versetzt.

Nach Erreichen der Auslaufrine der gespielten Schallplatte er-
folgt die Riickfijhtung des Tonarmes und Abschaltung des
Gerétes selbsttétig. Wird dagegen dar Tonarrn vor Beendigung des
Spieles von der Schallplaue abgehoben und von Hand 2ur Stijtze
gefiihrt, last der Bolzen des Segmentes (160) die Rastung der
Klinke (132) so. daG der Schaltarm in seine Au'sgangsstellung zu-
riickgebracht wird. Dadurch unterbricht der Netzschalter die
Stromzufuhr.

Kurzschliefier

Zur Vermeidung von Stérgeréuschen wéhrend dem automatischen
Auf- und Absetzen des Tonarmes ist das Gerfit mit einem Kurz-
schlieBer ausgeriistet. Die Steuerung der Schaltfedern fiir beide
Kanéile erfolgt durch das Kurvenrad. lm Ruhezustand des Gerétes
ist der Kurzschlufl. der To nabnehmerleitungen aufgehoben.

A Justagepunkt

In Nullsteliung des Kurvenrades sol) zwischen Kontaktfedern (F)
und Kurzschlufsleisten (L) ein Kontaktabstand von ca. 0.5 mm
vorhanden sein. Erforderlichenfalls KurzschluBIeisten biegen.
Kontaktfeder mi: geeignetem Pflegemittel einsorfihen.

E ndabsteiiu ng

Die Funktionen Enda'ostellung und Stoppschaltung sind durch
die Stellbng des Umlenkhebels (U) bedingt. Der Umlenkhebel
(U) wird nach jedem Startvorgang vom Haupthebei (179) in
Stoppsteliung gebracnt (lengeres Ende des Umlenkhebels zur
Kurvenradmitte).

Die Abstellschiene (126) wird oroportional der Bewegung des
Segments (160) beim Abspieivorgang mitgeffihn.

Der Abstellvorgang nach Abspielen einer Schallplatte wird durch
den Mitnehmer (M) des Plattentellers (4) und den Abstellhebel
(A) auslést.

Der Abstellhebel (A) wird im Abstellbereich (Flatten 4) 116 bis
122 mm) von der Abstenschiene (136) an den Mitnehmer her-
angefiihrt (Fig. 16 3). Der Mitnehmer (M) effaBt den Abstell-
hebel (A). Des Kurvenred (20) wird dadurch aus der 0-Stellung
in Eingriff mit dem Ritzel des Plattentellers gebracht (Fig. 15 b).
Der Hammad (179) ffihrt. den Tonarm zuriick und bewirkt.
dais sich der Tonarm auf die Stiitze absenken kann.
