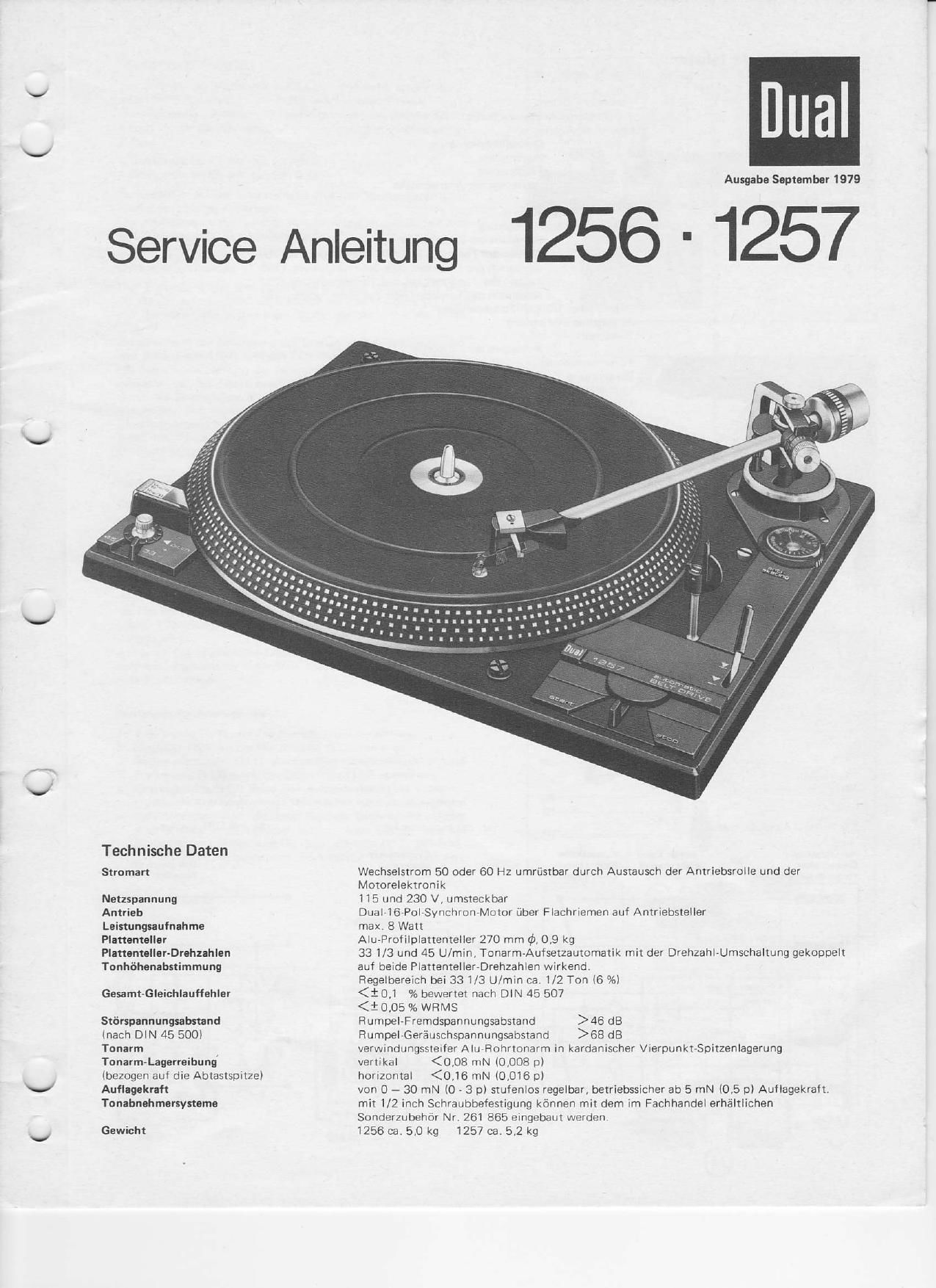

Dual 1257 Service Manual

Page 1

rI lnhalt Seite1233333444 45555666611111I888BI9I 13 Anmerkung: Die angeführten Positions-Numm6rn beziohon sich auf die nachstehenden Ersatzteilelisten |rnd Explosionszeichnung-‚¬n. Technische Daten Tonabnehmer-AnschlußschemaMotor und Antrieb DrehzahlumschallungPlattenlellerFlächriemenAustausch der Antriebsrolle StroboskopTonhöhenabstimmungTonarm und Tonarmlagerung Einstellen der Tonarmlager Ausbau des Tonarmes kpl. mit Tonarmlagerung 1256 Austausch des Tonarmes oder des Federhauses 1256 Ausbau des Tonarmes kpl. mit Tonarmlagerung 1257 Austausch des Tonarmes oder des Federhauses 1257 Einbau eines 1 /2-Zoll-Tonabnehmers Antiskating-EinrichtungTonarmlift Austausch der LiJtplatte TonarmsteuerungStartvorgangManueller Slart KurzschließerStoppschaltongSchallplattenabworfAbstell' und Wechselvorgang EndabstellungJustagepunkte: TonarmaufsetzpunktAbstellPUnktAbwurtwiPPeTonarmäbhebehöheTonarm setzt nicht bzw. zu schnell au{ die Schallplatre ab Nenndrehzahl liegt am Rande des Flegelbereiches Ersatzteile mit Explosionszeichnung Schmieranweisung V Fig. 1 TA Anschlußschema CynchttecksrPhono Plug lichs cynch b) mit DIN-Stecker ol Nstsck3r 5-polis DIN-plus 5 Pin fichs DIN 5 pöle3 Kur:schl'eß-r ri f!la$ cäble /- .:---...------- (\- r------------- _______J

Page 2

r Motor und Antrieb Der Antrieb des Plattentellers und der Kinematik erfotgt durch einen 1 6-Po l-Synchronmotor {l30) in Spaltpotausführung. Die Anpassung des Motors an Netzfrequenzen von 50 oder 60 Hz erfolgt durch die Verwendunq unterschiedticher Antriebsrollen (116). Antriebsrolle 50 Hz Arr.-Nr 261 938 Antriebsrolle 60 Hz Art. Nr. 261 939 ALrßerdem ist auf der Schalterptatte (136) der Kondensator (C 3l einzulöten bzw zu -‚¬ntfernen, Die Anpassung an die jeweilige Nerzspannung ist gemäß dem An- schlußschema (Fig. 5) vorzunehmen. Dr-‚¬hzehlumschaltung Die Einstellung der Plattenteller Drehzahlen von 33 1/3 und 45 U/min. erfolgt durch tlmschalten des Flachriemens (17) aut die der Drehzahl zugeordnete Srufe der Antriebsrolle {116) (Fis.3). Entsprechend der Belätigung des Drehzahlhebels {27) wird über den Schalthebel (107) und den Federhebelder Umschalthebel in die betreffende Stellung der Nenndrehzahl (33 bzw 45 U/min.) gebrachl. lst das Gerät ausgeschaltet, wird der Urnschalthebel durch die Sperrschiene (B) blockiert. Die Drehzahl ist somit nur vorgewählt Erst nachdem sich der Plattenteller {14) d!rch den Elnschaltvorqang dreht, gibt die Sperrschiene (B) den Umschalt hebel frej. Dieser lenkt dann den Flachriemen (17) auf die der Drehzahl entsprechende Stufe der Antriebsrolle (1 16) Plättent-‚¬llsl Der Plattenteller wird durch den Bajonettverschluß der Befesti. gungsscheibe {5) gesichert. ZumAbnehmendesPlattentellers (14) die Be{estigengssch-‚¬ibe le;cht nach unten drücken und um ca 600 näch rechts drehen, bis sie fühlbar ausrastet Flachriemen Zum Austausch des Flachriemens (17) ist wie oben beschrieben der Plattenteller abzunehmen Dann alten F lachr iemen en tferne n Neoen Flachriemen auf die Lauffläche des Antriebstetters (16) aufbringen.Achtungl Die geschliffene (matte) Seite muß an der LaufJläche aufliegen. PlattenteJler montieren. Flachriernen auf die Antriebs. rolle ( 116) bringen. Austausch d6r Antriebsroll-‚¬ 1 Flachriemen {17) und Zahnriemen (l0B} aboehmen. 2. Zugledet (121)an der ,4otorplatte (122) aushängen 3 Sechskantmutter (l1 1) abschrauben. Stellkurve (1 12) und R iemenrad (1 13) sowie das cegenlager (1 14) abnehmen. 4. GewindestiJte (117) lösen und Antriebsrolle (116) abziehen. Austausch-Antriebsrolle aut Motorachs-‚¬ stecken. Konushülse herausnehmen. Au{ die innenliegende Distanzrolle achren. Antriebsrolle in der richtigen Höhe - siehe Fiq. 3 - über die Einbauplatte bringen und die cewindestifte (117) gleichmä, ßig festziehen. Konushülse in die Antriebsrolle {l16) stecken. Fig. 5 Motoranschlußschema Fig 2 Fs 4 Strob Strob
