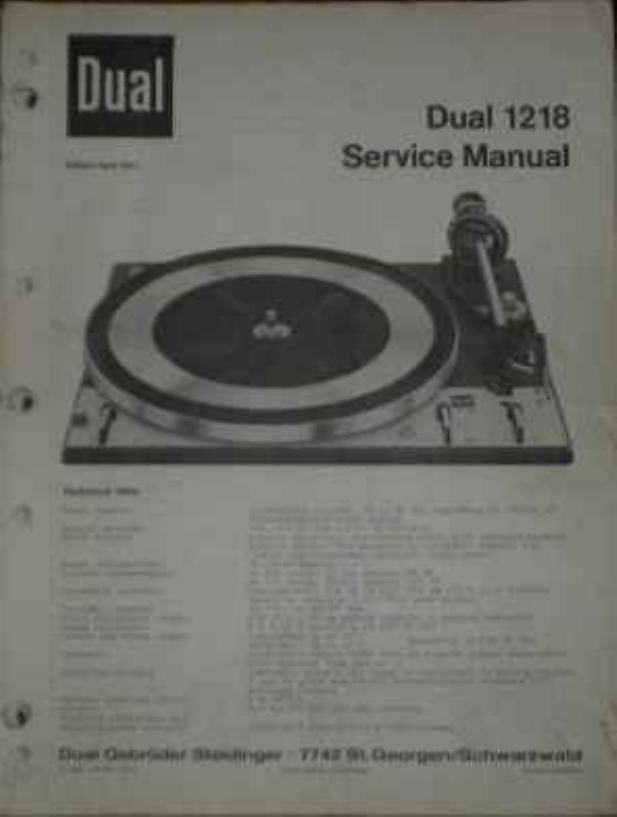

Dual 1218 Service Manual

This is the 22 pages manual for Dual 1218 Service Manual.
Read or download the pdf for free. If you want to contribute, please mail your pdfs to info@audioservicemanuals.com.

Page: 1 / 22
left right
Dual 1218 Service Manual

Extracted text from Dual 1218 Service Manual (Ocr-read)


Page 16

Ersatzteile


D05.-1\1r. Art.-1\'1 Eezeichnung Anzahl
1 215 47D Abmurfséule AS 12 1
2 213 895 wechselachse AU 3 1
3 214 056 Scheibe ......... 1
4 288 543 Sprengring . . 1
5 201 208 Ringblende 2313 mm 71 . 1
6 21B 385 Plattentellerbelag kpl. mit Ringblende 230 mm 11 1
7 21B 388 Plattentellar kpl. mil; Eelag and Ringblende

230 mm 121 . ...................................... 1

8 221 725 thalthebel links kpl. . 1
9 217 241 Kappa kpl. ........ . - 1
10 223 U47 Blends "Cm" ... . . 1

223 D48 Blends "Zull" . . . .. 1
11 223 045 Einbauplatte kpl. .. 1
12 214 218 Transportsicherung kpl. .. 2
13 220 213 Zentrierstflck .. 1
14 201 101 Mitlaufachse . . 1
15 Tonarm kpl. r111; Tonarmlager (mird nur lose unter

Pos.-1\Ir. 16, 42 - 43 und 58 - ED galiefert)

16 223 055 TDnarm kpl. ................ 1
17 223 E146 Tunarmkapf kpl. . '1
18 201 132 Tonarmgriff . 1
1C1 218 182 Sicherungsscheibe geuulbt 1
20 21D 6138 561131135 4 2/5/0, 5 St ...... 1
21 218197 EreiFring D 4 x D, E . 1
22 223 D36 Halterung TK 15 1
23 223 D11 Tanatmstutze kpl. 1
24 218 362 Sachskantmutter 811 3 . .....
25 210 1316 Sechskantschraube 1"1 4 X 4 . .. 1
26 217 374 Zentrierschraube ............................... 1
27 218 366 Sechskantmutter 811 4 9
28 218 362 Sechskantmutter B11 3 2
28 ZDD 579 Federaufhéngung kpl. 1
3D 288 721 Geuindestfick 3
31 288 728 Druckfeder 3
32 288 723 Gummidémpfer . . 3
33 ZDD 722 Tupf . .............. 3
34 210 366 Sechskantmutter 811 4
35 2131 532 Gummischeibe 2
3E: ZDD 713 Scheibe 2
37 200 712 Fedgrtnpf .. 2
38 2GB 711 Federring .. 2

218 366 Sechskantmutter 811 4 4
59 2111 524 Scheibe 4, 2/7/0, 3 St . 4
48 200 717-3 Druckfeder .... .. . 2
41 210 524 Schelbe 4, 2/7/0, :5 St . 4
42 216 831 Knntermuttar ....... . 1
43 216 838 Demindestift kurz . 1
44 214 217 Kuntaktplatte kpl. . . 1
45 221 726 Schalthebel rechts kpl. . 2
46 221 726 Schalthebal rechts kpl. . 2
47 216 881 Griffstange kpl. ....... . 1
48 218 353 Sgrhskantmutter 811 2 . . . 1
4] 218 143 Idealscheibe1,5 . . 3
EU 223 [354 Ausgleichgeuicht kpl. .... . . 1
51 221 581 Dorm fUr Ausgleichgeuicht .. . 1
52 216 E45 Spannschraube . 1
63 21B 297 Federhaus kpl. . 1
54 223 D44 Lagerring kpl. . 1
55 221 559 Stellmutter .... . 1
56 216 829 Lagerschrauhe . 1
57 216 834 Knntermutter haul-1 . 1
5B 221 486 Deuindastift 15mg . . 1
59 223 D43 Ring kpl. .......... . 1
ED 210 187 Sicherungsschaibe . 2
51 21m 555 Scheibe 5,1/10/1 . 2
62 218 147 Idealscheibe 4, D . 4
63 216 844 Stauerpimpel 2
64 218 143 Idealscheibe 1,5 3
65 218 318 Stallhulse . 1
66 228 898 Drehknnpf . 1
67 223 852 Abdeckung kpl. . 1
68 213 268 Halbrund- Kerhnagel 2 x 6 . 4
69 217 905 Démpfungsstflck .... ......... 1
711 214 047 Halsschraube mit Einstich 2

214 211 fialsschraube mit Geminde 2

16
