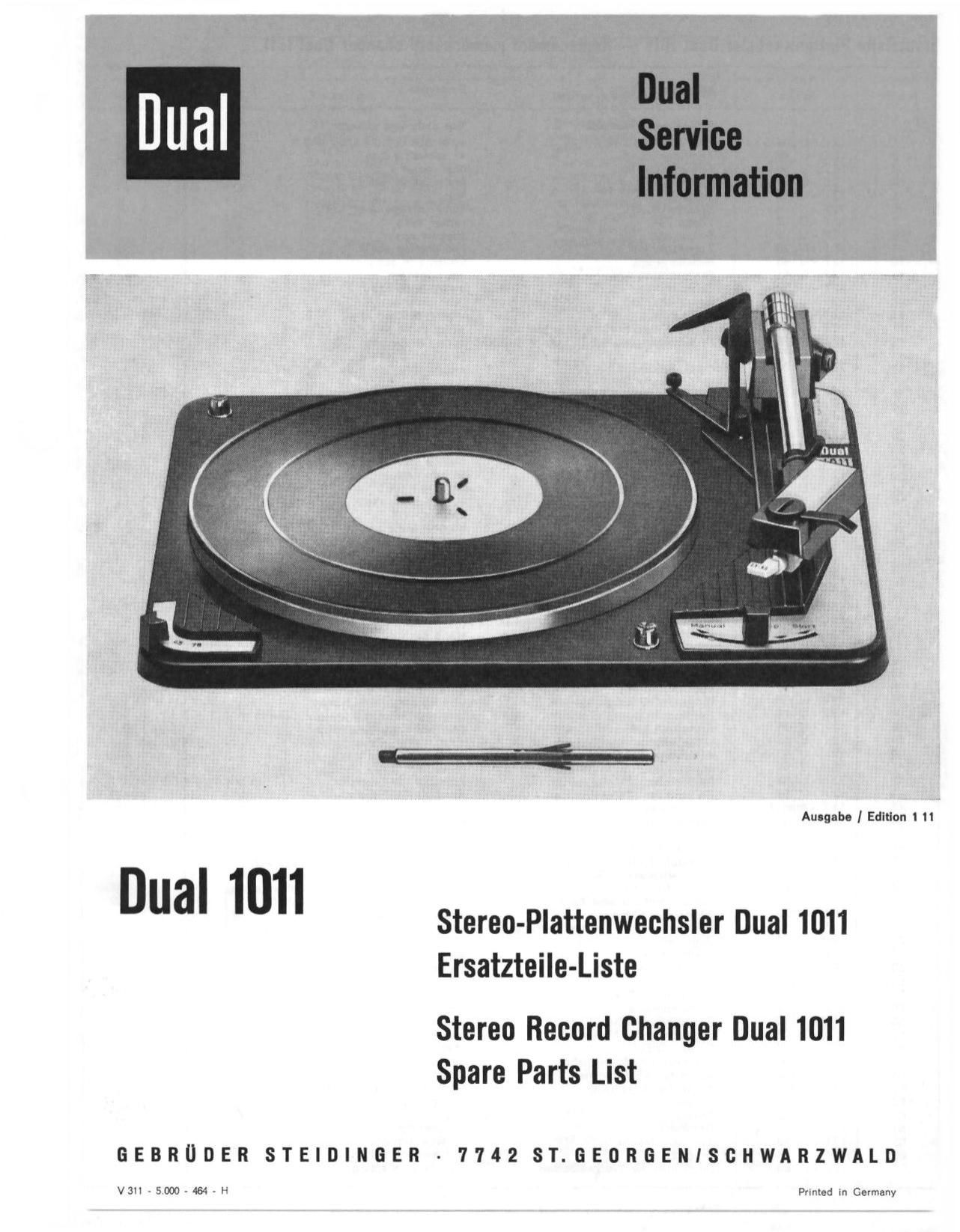

Dual 1011 Service Manual

Page 2

Ersalztalla Plattenwechsler Dual 1011 - Replacement ports record changer Dual 1011

o 4_ _ '_ . Anzehl
:0: :3: :a:rNo. Bexelchnung Description "angst
Platine unrl Klnematik Top plate and changer
1 12 C - U 208 Wechaelechse AW 2 automatic spindle ass'y AW 2 1
2 12 G - U 82 Zentrlerstnck 45 centering disc 1
3 12 D - U 60 Abwurfwlppa kpl. cam rocker 1
4 12 E - U 33 Tastroile kpl. feeier wheel aesy l
5 12 E - U 212 Tragstiick kplt link 1
6 12 F - U 4 Schalthebel kpl. speed change lever ass'y 1
7 12 F - U 7 Wippe kpl. rocker eee'y 1
8 12 F - U 8 Trager kpl. support asey 1
9 12 F - U 28 Kugallager kpi. ball bearing asa'y 1
10 12 F -U 43 Schaltarm kpl. switch arm ess'y 1
11 12 F - U 51 Steilschraube kpl. set screw aee'y 1
12 12 F - U 57 Schaltschlebar kplt switch slide ess'y 1
1a 12 F - U 71 Heupthebei kpl. main lever ass'y 1
14 12 F -U 75 KurzschlleBer kpl. muting switch asay 1
15 12 F - U 133 Tonabnehmerkabel mlt Zwergstecker audio cable. min. plug (plug-in) 1
16 12 F - U 135 Federaufhangung kpl. (1 Setz = 3 Stuck) spring suspension mount 3
(1 set = 3 pieces)
17 12F - U 164 4-pol. Steckgehauee 4-pcle plug, line cord, w/contact springs i
fur Netzkabei-Steokverbindungen
18 12 F . U 175 Netzkabel kpi.mit AMP- und Flechstecker line cord, American plug 1
19 12 F - U 184 Netzkebel kpl. mit AMP-Stecker line card, European plug 1
12 G -U 100 Netzkabel kpl.. 2mlang,mitAMP-Stecker line cord. 77/5', European plug 1
20 12 F - U 186 Transportalcherung shipping screw ese'y 1
21 12 G - U 4 Schwenkhebel kpl. lever and stud ase'y l
22 12 G -U 12 Umstellhebel kpl. change lever assembly 1
23 12 G - U 14 Wechaelbclzen kpl. change actuator screw 1
24 12 G - U 18 Heberbolzan kpl. lift screw ass'y 1
25 12 G - U 19 Relbplatte kpl. friction plate aeay 1
26 12 G - U 20 Tonarmstutze kpl. tonearm rest 1
27 12 G - U 21 Absteilhebel kpl. shut-off lever ass'y 1
28 12 G - U 27 Schelterpiette kpl. mlt Spennungswahler switch plate eee'y with voltage selector 1
12F ~U 54 Schelterpiatte kpi.ohne Spannungswahler switch plate ass'y less voltage selector 1
29 12 G - U 71 Treibrad kpl. drive wheel ass'y i
30 12 G - U 72 Schaltkappe kpl. switch eecutcheon 1
31 12 G - U 77 Netzschalter kpl. mlt Spannungswahler line switch ass'y with voltage selector 1
12 F - U 52 Netzschalter kpl.mltSchieber und Deckel Ilne switch ess'y slide and cover 1
32 12 G - U 78 Tonebnehrnerkabel mlt Cynchstecker audio cable, cinch plug (plug-In) 1
33 12 G - U 31 Stander kpl. mlt Cynchsteckbuchsen stand ase'y with cinch plug sockets 1
12 F - U 60 Stander kpl. mlt Cynchsteckbuchsen stand ass'y with cinch plug sockets 1
(far Gerate mit 4-Poi-Mctor) (for record changer with 4-poIe-metor)
34 12H - U 2 Elnbauplatte kpl. base plate ass'y i
35 12H -U 4 Lagerbriicke kplt turntable bearing support ass'y 1
36 12H -U 0 Umlenkhebel kpl. cam follower lever ase'y 1
37 12 H - U 13 Segment kpl, arm segment ess'y 1
38 12H - U 51 Kurvenrad kpl. cam wheel ass'y 1
39 12 H - U 52 Umschalthebei kpl. switch lever assy 1
40 12 H - U 53 Abdeckung kpl. cover ase'y 1
41 12 H ~ U 54 Tastarm kpl. feeler arm, assy 1
42 12 H » U 55 Plattenteller .21 kpi. turntable 21 ass'y 1
12H » U 56 Plattenteller ,24" kpl. turntable 24' aes'y 1
43 13 E » Ausf, A Abwurfsauie AS 9 (Sonderzubehor) 45 automatic spindle AS 9 1
44 141 - U 32 Stereo-Kristeli-TA-System ODS 620/4/45 stereo crystal cartridge 003 620/4/45
kpl., mit Abtastnedeln DN 4 und DN 45 ase'y with styll DN 4 and DN 45 1
45 141 -U 84 Stacker kpl., fur TA-System clip for cartridge 1
46 14] ~ U 147 TA-Kopf O 1 b kpl. (grau), mlt pin-up head 0 1 b ass'y (grey) with
Stereo-Kristall-TA-Syatem CDS 620/4/45 stereo crystal cartridge CD3 620/4/45 1
47 15L - U 28 TA-Kopf O 11 b kpl.. pick-up head 0 11 b ass'y with retaining
mlt Systamhaltefeder fiir CDS 620/4/45 spring for cartridge CDS 620/4/45 1
15L - U 29 TA-Kopf 0 12b kpl.. pick-up head 0 12b assembly
Schlebekopf mlt Stackverblndungan plug-in head with plug connection 1
51 12 H - 36 Zugfader tension spring 1
52 11 C- 138 Gieitschelbe washer 1
53 12A- 92 Federschelbe spring retainer 6
53a 12 A - 325 Kabelschelie cable clamp 3
54 12 E - 223 Zugfeder fur Stellhebel tension spring, setting lever 1
55 12 B - 50 Abstandsbudlse spacer washer 1
56 12 B - 86 Slcherungsechelbs washer 1
57 12 D » 36 Lagerpfeller fur Kurvenrad bearing post, cam wheel 1
58 12 D - 57 Schnappfeder snap spring 1
59 12 D- 96 Zugfeder far Umstellhebel tension spring, change lever 1
60 12 D - 102 Achse far Abwurfwlppe shaft. cam rocker 1
61 i 12 D - 212 Achse far Haupthebel shaft. main lever 1
62 12 E - 214 Sprengring spring ring 1
63 12 E - 222 Anschlag dog 1
64 12 F - 24 Druokfeder compression spring 1
65 12 F - 63 Zylindarschreube machine screw 1
66 12 F - 64 Druckfeder compression spring 1
B7 12 F - 68 Druckfeder for Wechseibolzan compression spring 1
